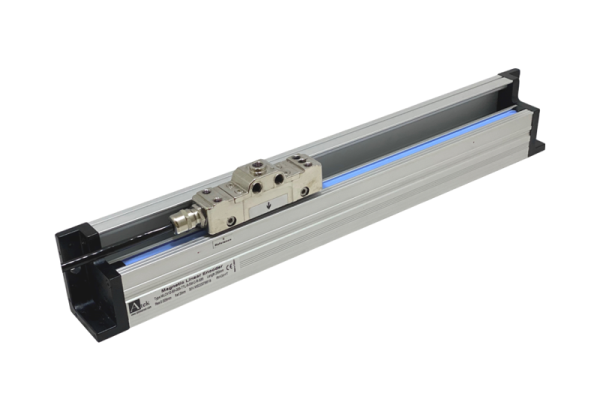

Atek Electronic Sensor MLC 410系列折彎機直線編碼器 非接觸式磁性測量系統
MLC 410系列折彎機直線編碼器?|| ATEK || 土耳其制造
產品特點
磁性測量技術
測量范圍可達4000毫米
分辨率可選，最低5微米
內置軸承系統，安裝更便捷
防護等級IP67，防塵防水
兼容主流數控系統（Delem、Cybelec、ESA）
核心優勢
采用非接觸式磁性測量系統，實現高精度定位；專為折彎機設計，配備自對準系統，在高溫、高速、強振動等嚴苛工況下仍能穩定運行。
通用特性
內置軸承系統，結構緊湊，運行穩定
高分辨率可選，最低可達5微米（μm）
陽極氧化鋁型材，耐腐蝕、高強度
安裝簡便，支持寬范圍安裝公差
最大行程4000毫米，滿足長距離測量需求
卓越穩定性，提供正交（A/B相）輸出信號
磁柵帶集成于型材內，防護性更優
不銹鋼保護罩，增強抗沖擊能力
防護等級IP67，防塵防水，適應惡劣環境
兼容主流數控系統（Delem、Cybelec、ESA）
推薦配套設備
我們強烈推薦搭配使用：
過程控制設備（Process Control Devices）——用于在磁性直線編碼器上精確顯示測量值，實現高精度運動控制。
數顯裝置（DRO, Digital Readout）——適用于數控機床（CNC）、車床等金屬加工設備，提供實時位置反饋。
技術參數
| 品牌 | ATEK |
| 測量范圍 | 最大4米 |
| 分辨率 | 5μm/10μm/25μm/50μm/62.5μm/100μm（支持定制其他分辨率） |
| 測量原理 | 磁柵測量技術 |
| 輸出類型 | 推挽輸出(Push-Pull) / TTL RS422線驅動 |
| 磁柵帶型號 | B5型 |
| 輸出信號 | A、/A、B、/B、Z、/Z（帶差分信號輸出） |
| 輸入電流 | 每通道最大40mA |
| 供電電壓 | PPL模式：10-30VDC / TTL模式：5VDC |
| 外殼材質 | 讀數頭：鍍鎳鋁合金 尺身：陽極氧化鋁型材 |
| 電氣接口 | D-Sub 9針接口，5芯或8芯0.14mm2屏蔽電纜 |
| 運行速度 | 3米/秒 |
| 重復精度 | ±1個脈沖 |
| 工作溫度 | -25℃～+85℃ |
| 防護等級 | IP67（完全防塵，可承受短暫浸泡） |
應用
- PVC切割機
- 機械工業
- 木工機械
- 壓力機
- 紡織機械
- 大理石加工機械
- 傳送機械
- 鋸床
- 金屬加工機械
- 車銑加工
- 鏜床
- 拉鏟挖土機
- 自動化與機器人
