可編程限位開關：歷史沿革
——源自Autotech Controls…PLS技術命名者與發明者

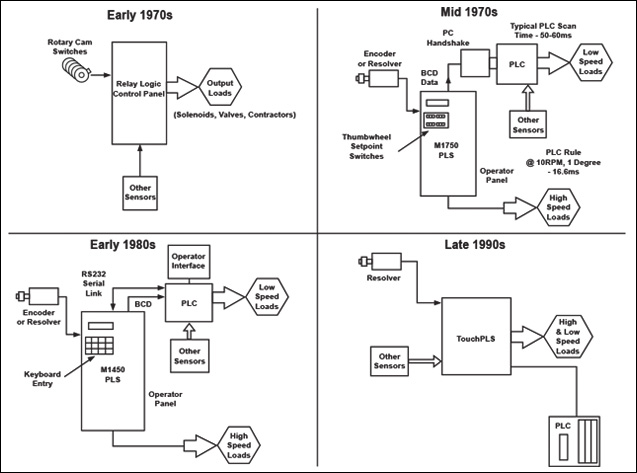

20世紀70年代初，自動化制造環境中使用的許多機器仍依賴旋轉凸輪開關或限位開關來檢測機械位置，并通過硬接線繼電器控制面板實現操作控制。即使是最微小的控制邏輯變更，也需要對繼電器控制面板進行大量改造。由于每套控制邏輯都需定制硬件，新控制系統的開發效率極低。此外，為適應新配置而調整機器凸輪設定往往需要數小時甚至數天的停機時間。
70年代中期，新一代控制系統的出現解決了這些問題?？删幊踢壿嬁刂破鳎≒LC）取代了繼電器控制面板，而AVG Automation公司則發明了電子式可編程限位開關（PLS）來替代機械凸輪觸發限位開關。PLS系統由安裝在旋轉凸輪限位開關位置的絕對位置傳感器，以及裝配于控制面板內的可編程電子元件組成。PLS技術的問世使得凸輪設定調整時間從數小時縮短至幾分鐘，并能在機器運行過程中實時優化設定值。
PLS與PLC的組合在工廠自動化中取得巨大成功，現已成為多種機械的標準配置。憑借其高速高精度特性，PLS可精準控制高速機械運作，并為PLC提供精確的時序、位置或轉速數據；而PLC則負責低速功能控制及整機協調管理。
自70年代中后期起，工業用戶一直希望將PLS與PLC集成至單一控制單元。雖然業界多次嘗試將絕對位置編碼器/旋轉變壓器直接接入PLC，但成效有限。阻礙PLC實現PLS功能的兩大技術瓶頸在于：
高速變化的位置數據與PLC輸入掃描的同步問題
PLC的掃描周期速度限制
數據不同步可能導致位置信息偶發性誤讀。AVG Automation于1978年發明的PC握手模塊雖解決了同步問題，但外置模塊的設計背離了”單一控制箱”的整合理念。即便現代PLC運算速度不斷提升，其處理位置傳感器數據的能力仍存在理論極限——例如5毫秒掃描周期下僅支持33rpm轉速（V級分辨率）。
80年代初，由PLS（負責高速響應與快速設定）與PLC（負責控制邏輯與智能組網）組成的協同系統代表著當時機器控制的最高水平。直到1987年初，AVG Automation推出的MacroPLS以革命性的系統架構和技術真正實現了”單一控制箱”的行業愿景。這款首創集成梯形圖邏輯與數學指令集的PLS產品，憑借直連高速旋轉變壓器接口和100微秒可重復執行的3K繼電器梯形邏輯，成為引領技術跨越的里程碑。
工作原理

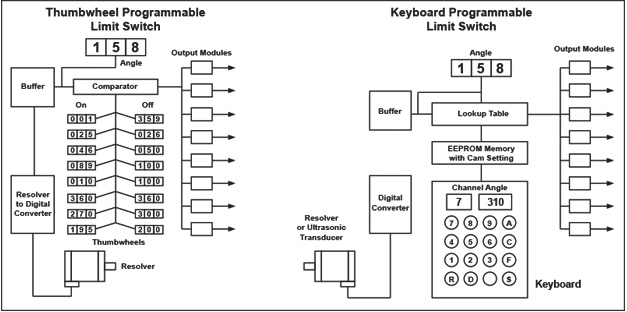

PLS系統由安裝在機器驅動軸上的位置傳感器（AVG Automation采用輸出模擬位置信號的旋轉變壓器）和可編程控制單元組成?？刂茊卧獌?nèi)置比率式跟蹤轉換器將模擬信號數字化，通過前面板顯示實時位置，并與預設的停留設定值比對。當工藝周期到達這些設定點時，系統觸發輸出信號啟停相關功能。
用戶可直接通過控制面板的指輪開關或鍵盤輸入設定凸輪限位參數，徹底告別攀爬設備手動調整凸輪的繁瑣作業，并能在線實時微調?，F(xiàn)代PLS還具備零位偏移校正、動態歸零、可編程速率偏移等高級功能：零位偏移特性便于操作員對齊傳感器與機械零點；動態歸零和ModZ功能支持獨立調整選定通道的零位基準；可編程速率偏移（ROF）則能自動補償因機器速度波動引起的設定點偏差。
AVG Automation的微處理器PLS采用專利DMA技術，通過查找表實現行業領先的85微秒處理20,000個設定點的超高速性能。
