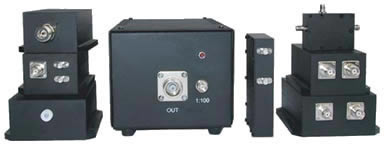

普克爾斯盒的工作需要特殊的脈沖，其振幅從幾百伏到幾十千伏，脈沖持續時間從幾百皮秒到幾百納秒。FID GmbH開發了一系列特殊的脈沖發生器，用于驅動普克爾斯盒Pockels Cell.
最高重復頻率可以達到100MHz，可以根據客戶需求定制包括 方波，正弦波，雙極性等任意的脈沖波形，且保證輸出極高的信號與波形質量，抖動低至20ps以內，整個脈沖電源系統的轉換效率高于90%， 且采用全固態器件設計，具有極高的穩定性，超長的使用壽命以及緊湊且輕便的體積尺寸。FID專用于驅動普克爾盒的脈沖電源主要包括：FDS系列，F(xiàn)DH系列，F(xiàn)DM系列，F(xiàn)DM-W系列，F(xiàn)DM-K系列，F(xiàn)DM-U系列，F(xiàn)DL系列，以及FDG等系列。這些脈沖發生器設計用于控制普克爾斯盒的性能，電容從1 pF到10000 pF，或承載5-400歐姆的電阻負載。
基于FID技術的 普克爾盒驅動電源的主要優勢：
輸出電壓從100V到20kV及以上
任何脈沖形狀–方形、鐘形、雙極
0,1-1000 ns最大振幅90%時的脈沖持續時間
高達100 MHz的高脈沖重復頻率（PRF）的可能性
外部觸發和輸出脈沖之間的超低抖動-不超過20 ps
效率高達90%
體積小，重量輕
最高可靠性
全固態技術
無限壽命
一系列特殊的普克爾盒Pockels Cell 驅動器允許成對操作到單個普克爾盒中。
FID GmbH 提供幾種具有類似技術規格、觸發和電源系統的普克爾盒。
FDS系列- 方便實驗室應用的臺式或機架式脈沖發生器
FDH系列- 超高PRF（脈沖重復率）脈沖發生器系列
FDM系列– 緊湊型普克爾盒
FDM-W- 具有成對操作的緊湊型普克爾盒
FDM-K- 具有改進對比度的緊湊型普克爾盒
FDM-U-?超小型普克爾盒
FDL- 緊湊型電壓擺幅/方脈沖發生器
FDG- 高電容普克爾盒用脈沖發生器，包括帶有等離子體電極的電池

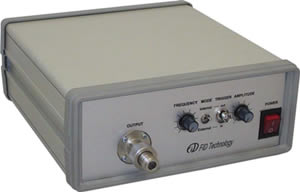

FDS 系列脈沖發生器
FDS系列包括一系列為方便實驗室使用而設計的臺式脈沖發生器。這些快門驅動器基于固態FID技術。 FDS系列的主要特點是上升時間短，從100 ps到2-5 ns不等。更寬的上升時間也是可行的。
| 型號 | 最大電壓 | 上升時間 | 脈寬 | 下降時間 | 最大重復頻率 |
| FDS?12-1M800B301 | 12?kV | 80?ps | 300?ps?@?50% | 500?ps | 0,1?–?10?kHz |
| FDS?5-1M900B201 | 5?kV | 90?ps | 200?ps?@?50% | 300?ps | 0,1?–?10?kHz |
| FDS?2-1M101B201 | 2?kV | 100?ps | 200?ps?@?50% | 250?ps | 0,1?–?10?kHz |
| FDS?6-1M101S202 | 6?kV | 100?ps | 2?ns?@?90% | 1?ns | 0,1?–?10?kHz |
| FDS?5-1M201S302 | 5?kV | 200?ps | 3?ns?@?90% | 2?ns | 0,1?–?10?kHz |
| FDS?8-1M102S103 | 8?kV | 1?ns | 10?ns?@?90% | 3?ns | 0,1?–?10?kHz |
| FDS?10-1M202S203 | 10?kV | 2?ns | 20?ns?@?90% | 5?ns | 0,1?–?10?kHz |
| FDS?8-1M102S104 | 8?kV | 1?ns | 100?ns?@?90% | 20?ns | 0,1 – 1 kHz |
FDM 系列脈沖發生器
FDM系列可以包括子變量的任意組合:
W: 在單個Pockels單元中成對操作的能力
K: 高對比度輸出，用于高質量光學輸出
U: 超小型驅動器，性能卓越，尺寸僅為60x60x20 mm
FDM模塊式驅動器具有緊湊的尺寸，使其易于放置在非?？拷湛藸柡械奈恢谩Ｔ撨B接由2-10厘米長的短電線連接。這種連接方式可以顯著降低驅動器的平均功率，同時保持工作電壓和脈沖持續時間。FDM系列脈沖發生器的典型尺寸為120x60x40 mm。
| 型號 | 輸出電壓 | 負載 | 上升時間 | 脈寬（@?50%） | 脈寬（@?10%） | 下降時間 | 最大重復頻率 |
| FDM?5-1W | 5?kV | 2-5?pf | 2-5?ns | 4-10?ns | 7-12?ns | 2.5-5?ns | 1Hz?–?1?kHz |
| FDM?5-5W | 5?kV | 2-5?pf | 2-5?ns | 4-10?ns | 7-12?ns | 2.5-5?ns | 1Hz?–?5?kHz |
| FDM?5-10W | 5?kV | 2-5?pf | 2-5?ns | 4-10?ns | 7-12?ns | 2.5-5?ns | 1Hz?–?10?kHz |
| FDM?5-100W | 5?kV | 2-5?pf | 2-5?ns | 4-10?ns | 7-12?ns | 2.5-5?ns | 1Hz?–?100?kHz |
| FDM?8-1W | 8?kV | 2-5?pf | 2-5?ns | 4-10?ns | 7-12?ns | 2.5-5?ns | 1Hz?–?1?kHz |
| FDM?8-5W | 8?kV | 2-5?pf | 2-5?ns | 4-10?ns | 7-12?ns | 2.5-5?ns | 1Hz?–?5?kHz |
| FDM?8-10W | 8?kV | 2-5?pf | 2-5?ns | 4-10?ns | 7-12?ns | 2.5-5?ns | 1Hz?–?10?kHz |
| FDM?8-100W | 8?kV | 2-5?pf | 2-5?ns | 4-10?ns | 7-12?ns | 2.5-5?ns | 1Hz?–?100?kHz |
| FDM?10-1W | 10?kV | 2-5?pf | 2-5?ns | 4-10?ns | 7-12?ns | 2.5-5?ns | 1Hz?–?1?kHz |
| FDM?10-5W | 10?kV | 2-5?pf | 2-5?ns | 4-10?ns | 7-12?ns | 2.5-5?ns | 1Hz?–?5?kHz |
| FDM?10-10W | 10?kV | 2-5?pf | 2-5?ns | 4-10?ns | 7-12?ns | 2.5-5?ns | 1Hz?–?10?kHz |
| FDM?10-100W | 10?kV | 2-5?pf | 2-5?ns | 4-10?ns | 7-12?ns | 2.5-5?ns | 1Hz?–?100?kHz |
| FDM?13-1W | 13?KV | 2-5?pf | 2-5?ns | 4-10?ns | 7-12?ns | 2.5-5?ns | 1Hz?–?1?kHz |
| FDM?13-5W | 13?KV | 2-5?pf | 2-5?ns | 4-10?ns | 7-12?ns | 2.5-5?ns | 1Hz?–?5?kHz |
| FDM?13-10W | 13?KV | 2-5?pf | 2-5?ns | 4-10?ns | 7-12?ns | 2.5-5?ns | 1Hz?–?10?kHz |
| FDM?13-100W | 13?KV | 2-5?pf | 2-5?ns | 4-10?ns | 7-12?ns | 2.5-5?ns | 1Hz – 100 kHz |
FDM-K系列驅動器的脈沖前后振蕩幅度小于最大電壓的0.1%。這允許獲得最高質量的光信號。所有其他規格與FDM系列相似。
| 型號 | 輸出電壓 | 負載 | 上升時間 | 脈寬（@?50%） | 脈寬（@?10%） | 下降時間 | 最大重復頻率 |
| FDM?5-1K | 5?kV | 2-5?pf | 2-5?ns | 4-10?ns | 7-12?ns | 2.5-5?ns | 1Hz?–?1?kHz |
| FDM?5-5K | 5?kV | 2-5?pf | 2-5?ns | 4-10?ns | 7-12?ns | 2.5-5?ns | 1Hz?–?5?kHz |
| FDM?5-10K | 5?kV | 2-5?pf | 2-5?ns | 4-10?ns | 7-12?ns | 2.5-5?ns | 1Hz?–?10?kHz |
| FDM?5-100K | 5?kV | 2-5?pf | 2-5?ns | 4-10?ns | 7-12?ns | 2.5-5?ns | 1Hz?–?100?kHz |
| FDM?8-1K | 8?kV | 2-5?pf | 2-5?ns | 4-10?ns | 7-12?ns | 2.5-5?ns | 1?Hz?–?1?kHz |
| FDM?8-5K | 8?kV | 2-5?pf | 2-5?ns | 4-10?ns | 7-12?ns | 2.5-5?ns | 1?Hz?–?5?kHz |
| FDM?8-10K | 8?kV | 2-5?pf | 2-5?ns | 4-10?ns | 7-12?ns | 2.5-5?ns | 1?Hz?–?10?kHz |
| FDM?8-100K | 8?kV | 2-5?pf | 2-5?ns | 4-10?ns | 7-12?ns | 2.5-5?ns | 1?Hz?–?100?kHz |
| FDM?10-1K | 10?kV | 2-5?pf | 2-5?ns | 4-10?ns | 7-12?ns | 2.5-5?ns | 1Hz?–?1?kHz |
| FDM?10-5K | 10?kV | 2-5?pf | 2-5?ns | 4-10?ns | 7-12?ns | 2.5-5?ns | 1Hz?–?5?kHz |
| FDM?10-10K | 10?kV | 2-5?pf | 2-5?ns | 4-10?ns | 7-12?ns | 2.5-5?ns | 1Hz?–?10?kHz |
| FDM?10-100K | 10?kV | 2-5?pf | 2-5?ns | 4-10?ns | 7-12?ns | 2.5-5?ns | 1?Hz?–?100?kHz |
| FDM?13-1K | 13?kV | 2-5?pf | 2-5?ns | 4-10?ns | 7-12?ns | 2.5-5?ns | 1Hz?–?1?kHz |
| FDM?13-5K | 10?kV | 2-5?pf | 2-5?ns | 4-10?ns | 7-12?ns | 2.5-5?ns | 1Hz?–?5?kHz |
| FDM?13-10K | 10?kV | 2-5?pf | 2-5?ns | 4-10?ns | 7-12?ns | 2.5-5?ns | 1Hz?–?10?kHz |
| FDM?13-100K | 10?kV | 2-5?pf | 2-5?ns | 4-10?ns | 7-12?ns | 2.5-5?ns | 1Hz – 100 kHz |
FDM-U系列驅動器具有與FDM系列相同的輸入功率、觸發和輸出規格，但其尺寸比FDM系列緊湊幾倍。FDM-U驅動器的標準尺寸為60x60x20 mm。 輕巧、占地面積小，便于集成到您的系統中。小型化的尺寸使客戶能夠設計緊湊的光學電路，從而為激光工業開辟了新的天地。
| 型號 | 輸出電壓 | 負載 | 上升時間 | 脈寬（@?50%） | 脈寬（@?10%） | 下降時間 | 最大重復頻率 |
| FDM?5-1U | 5?kV | 4-6?pf | 2-5?ns | 4-10?ns | 7-12?ns | 2.5-5?ns | 1Hz?–?1?kHz |
| FDM?5-5U | 5?kV | 4-6?pf | 2-5?ns | 4-10?ns | 7-12?ns | 2.5-5?ns | 1Hz?–?5?kHz |
| FDM?5-10U | 5?kV | 4-6?pf | 2-5?ns | 4-10?ns | 7-12?ns | 2.5-5?ns | 1Hz?–?10?kHz |
| FDM?5-100U | 5?kV | 4-6?pf | 2-5?ns | 4-10?ns | 7-12?ns | 2.5-5?ns | 1Hz?–?100?kHz |
| FDM?8-1U | 8?kV | 4-6?pf | 2-5?ns | 4-10?ns | 7-12?ns | 2.5-5?ns | 1?Hz?–?1?kHz |
| FDM?8-5U | 8?kV | 4-6?pf | 2-5?ns | 4-10?ns | 7-12?ns | 2.5-5?ns | 1?Hz?–?5?kHz |
| FDM?8-10U | 8?kV | 4-6?pf | 2-5?ns | 4-10?ns | 7-12?ns | 2.5-5?ns | 1?Hz?–?10?kHz |
| FDM?8-100U | 8?kV | 4-6?pf | 2-5?ns | 4-10?ns | 7-12?ns | 2.5-5?ns | 1?Hz?–?100?kHz |
| FDM?10-1U | 10?kV | 4-6?pf | 2-5?ns | 4-10?ns | 7-12?ns | 2.5-5?ns | 1Hz?–?1?kHz |
| FDM?10-5U | 10?kV | 4-6?pf | 2-5?ns | 4-10?ns | 7-12?ns | 2.5-5?ns | 1Hz?–?5?kHz |
| FDM?10-10U | 10?kV | 4-6?pf | 2-5?ns | 4-10?ns | 7-12?ns | 2.5-5?ns | 1Hz?–?10?kHz |
| FDM?10-100U | 10?kV | 4-6?pf | 2-5?ns | 4-10?ns | 7-12?ns | 2.5-5?ns | 1?Hz?–?100?kHz |
| FDM?13-1U | 13?kV | 4-6?pf | 2-5?ns | 4-10?ns | 7-12?ns | 2.5-5?ns | 1Hz?–?1?kHz |
| FDM?13-5U | 10?kV | 4-6?pf | 2-5?ns | 4-10?ns | 7-12?ns | 2.5-5?ns | 1Hz?–?5?kHz |
| FDM?13-10U | 10?kV | 4-6?pf | 2-5?ns | 4-10?ns | 7-12?ns | 2.5-5?ns | 1Hz?–?10?kHz |
| FDM?13-100U | 10?kV | 4-6?pf | 2-5?ns | 4-10?ns | 7-12?ns | 2.5-5?ns | 1Hz – 100 kHz |
