使用 FBT 四球測試儀表征滾動軸承中電氣潤滑劑特性的測量裝置

E-Lub 測試儀確定你的滾動軸承的歐姆電阻和電容，因此，潤滑劑的使用在其中，下施加由FBT四球試驗機實際工作條件。

為此，使用了基于flucon 的EPSILON+ 實驗室儀器開發的高精度阻抗測量。

此外，E-Lub 測試儀可以在軸承上定義的電氣負載下分析EDM 電流，以便在可變操作條件（潤滑劑溫度、速度、負載）下專門研究滾動軸承中潤滑脂和油的性能。

主要特點

• 滾動軸承中潤滑劑阻抗的測定
• 適用于推力滾子軸承（51208 型）和向心球軸承（6008 型）
• 歐姆電阻和電容的測定
• EDM 分析（短路掃描）：測量運行期間的電擊穿和歐姆電流
• 可變操作參數：E-Lub Tester：潤滑劑溫度（自動控制）、電負載（共模電壓）；FBT：運行時間、速度、負載（所有相關數據都存儲在程序中）
• 自動測量程序
• 包括用于通過 Windows PC 進行控制和測量的直觀軟件
• 包括阻抗校準器

主要成分

E-Lub 測試儀由兩個主要組件組成：FBT 適配器用作滾動軸承架，它還包括阻抗和溫度傳感器。

該控制柜補充成分。它包含阻抗計以及用于施加電氣負載和分析 EDM 性能的附加電子設備。

甲流體恒溫器被用作附件，并且可以被連接到轉接器FBT用于軸承和其潤滑劑的自動溫度控制。

使用隨附的PC 軟件，每個測試都可以在所需的溫度范圍內自動執行。

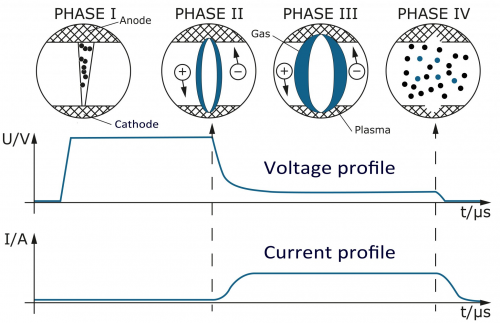

背景：潤滑間隙中的擊穿電流

隨著電氣化日新月異，油脂的電氣和介電特性變得越來越重要。滾動軸承中使用的潤滑劑必須具有特定的導電性，以便將靜電荷和由此產生的電擊穿降至最低，從而防止損壞軸承和潤滑劑。

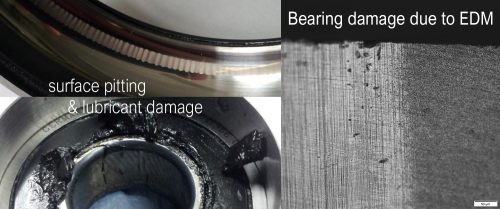

基于軸承的電火花腐蝕或放電加工(EDM) 的研究相對較新。然而，現在已知，除了摩擦之外，滾動軸承中也會發生電擊穿，這是一種常見現象，會對軸承殼造成相當大的損壞：大電流突然放電會導致點蝕損壞，即在軸承座中形成坑洼和波紋。運行表面。

同樣，當達到擊穿電壓時，軸承中的潤滑劑會過度老化：潤滑間隙中的局部過熱會對油脂和油造成永久性損壞，從而嚴重影響潤滑。

真實條件下的阻抗測量 – 具有實驗室般的精度

使用 flucon 的 E-Lub 測試儀，現在可以在實際過程條件下直接確定滾動軸承中的潤滑劑阻抗。EPSILON+ 實驗室儀表經過驗證的技術用于測量，為您提供最大的精度。

用于自動化測試的直觀軟件

借助適用于您的 Windows PC 的軟件，您的潤滑劑的阻抗測量和 EDM 分析都可以自動進行。提供各種標準化和自定義操作模式。

應用領域

使用 E-Lub Tester 生成的特性數據可用于潤滑劑開發以及以下示例應用：

• 變速電動機
• 電動汽車
• 齒輪技術
• 鐵路技術
• 風力發電機

技術規格
