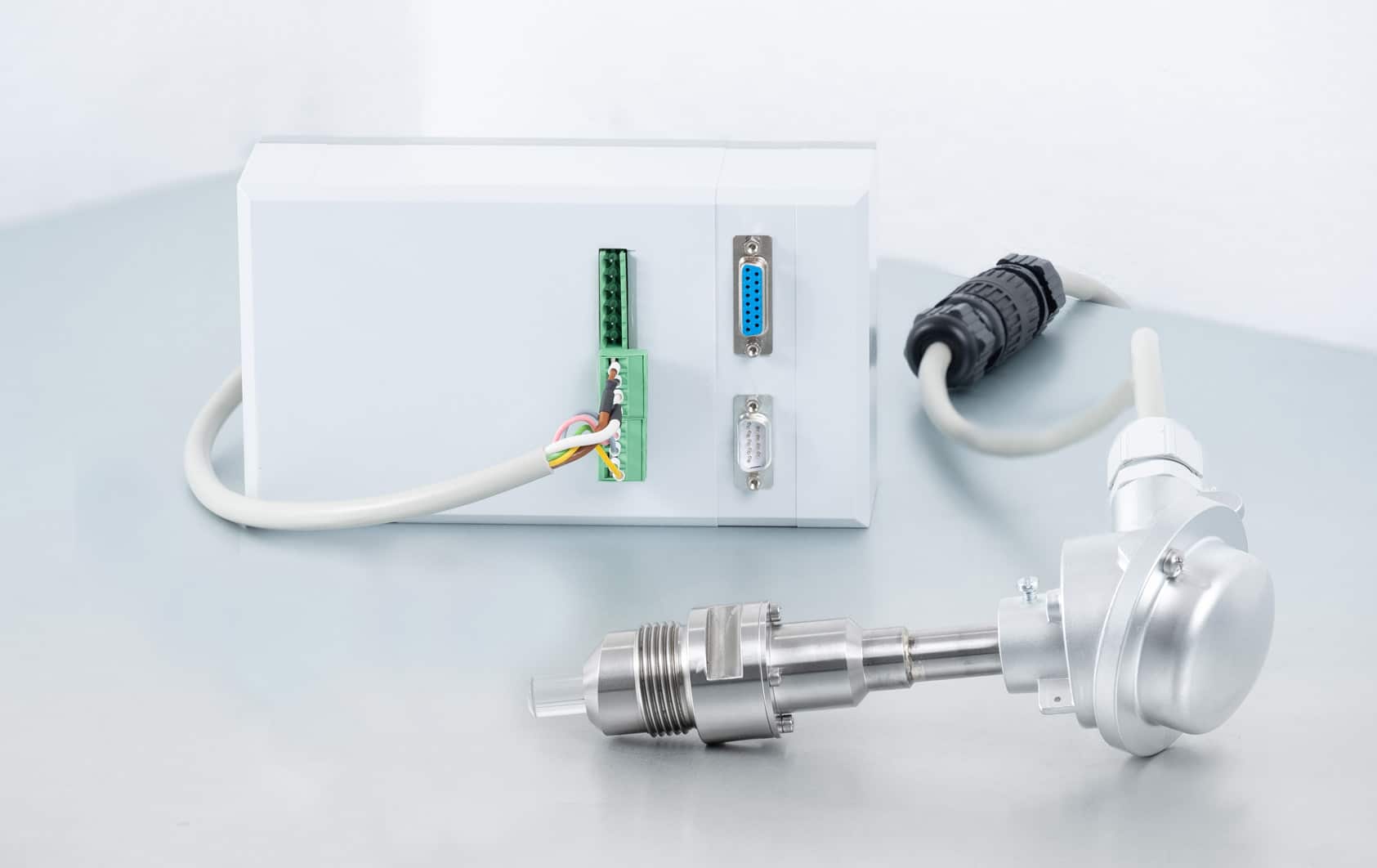

Product image of the viscosimeter QVis

防爆版本的粘度計QVis 01/o

應用：

此版本適用于電子單元（包括評估和控制單元）將放置在安全區域，而QVis 01/o的1″螺紋模塊將放置在符合區1的潛在爆炸性區域的應用場景。

組成：

與標準版QVis 01/o相比，所有與系統測量頭直接接觸的信號路徑都具有本質安全的輸入/輸出。這是通過在石英傳感器和PT 100溫度傳感器中安裝相應的認證安全屏障實現的。傳感器的接線和本質安全的輸入/輸出以及數字接口信號4…20 mA / 0…10 V和串行數據線RS 232的連接，均通過電子單元內部的特殊連接塊實現。

技術參數：

電源110-240伏，50/60赫茲/24伏直流電
能耗<10 W
粘度范圍1至10.000毫帕
可重復性顯示值的+/- 1 %偏差
準確(性)參考油校準的偏差為+/- 2 %
響應時間近似的15秒
頻率近似的56千赫
剪切速率近似的3,5 *105?s-1
傳感器輸出<100 mW
溫度范圍傳感器-20攝氏度至120攝氏度(最高可達300攝氏度)
壓力范圍傳感器16巴(可選高達10.000巴)
測溫PT100 (4線技術)，+/-0.1°C
尺寸電子單位(LxWxH)330 x 290 x 145毫米
尺寸傳感器浸入深度50毫米，可根據要求定制尺寸
安全屏障
具有防爆證書的PEPPERL & FUCHS

類型2: QVis 01/o，防爆版本，帶耐壓外殼

應用：

除了防爆1″螺紋模塊，此版本的QVis粘度計還配備了耐壓電子單元。因此，QVis及其組合的粘度/溫度傳感器可在符合EExde(ib)IIC T5標準的區1區域使用。用于實現上述安全保護的組件已獲得CENELEC認證，并由授權的歐盟機構頒發證書。

組成：

與標準QVis相比，防爆版具有三項關鍵安全措施：

  1. 信號路徑中安裝了合適的安全屏障，包括石英傳感器和PT 100溫度傳感器。
  2. QVis被裝入耐壓外殼中。
  3. 傳感器信號路徑在單獨的連接塊隔間中布線，該隔間附在耐壓隔間上，從而進一步提高了固有安全性。

QVis 01/o的粘度和溫度信號通過兩條獨立的4…20 mA線路傳輸，需連接至控制室。

技術參數;

電源110-240伏，50/60赫茲/ 24伏直流電
能耗<10 W
粘度范圍1至10.000毫帕
可重復性顯示值的+/- 1 %偏差
準確(性)參考油校準的偏差為+/- 2 %
響應時間近似的15秒
頻率近似的56千赫
剪切速率近似的3,5 *105?s-1
傳感器輸出<100 mW
溫度范圍傳感器-20攝氏度至120攝氏度(最高可達300攝氏度)
壓力范圍傳感器16巴(可選高達10.000巴)
測溫PT100 (4線技術)，+/-0.1°C
電子單元帶玻璃窗口的耐壓機柜，用于安全信號的外部連接器模塊隔間
尺寸(長×寬×高)和重量電子裝置460 x 430 x 280毫米/ 43公斤
尺寸傳感器浸入深度50毫米，可根據要求定制尺寸
安全屏障
具有防爆證書的PEPPERL & FUCHS和EExde(ib)IIC T6證書(CENELEC)
