長期以來，通過銅導線傳輸快速邏輯信號在長距離上一直是困難的。同軸電纜或雙絞線傳輸線路會引入衰減、色散、接地環路，并為外部電氣噪聲提供入口點。結果可能是抖動、脈沖寬度失真，最終導致邏輯錯誤。

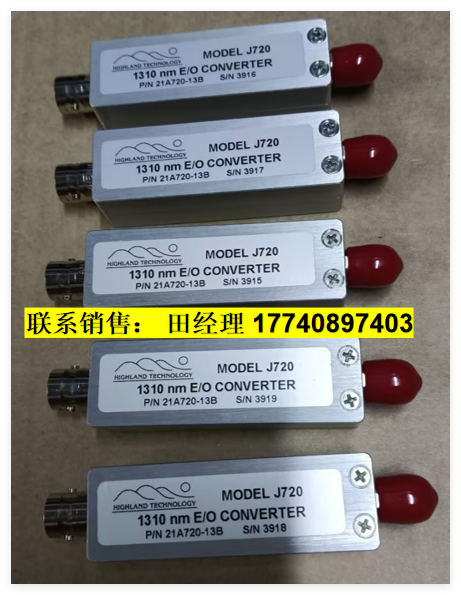

Highland J720是一款緊湊型信號供電的電光轉換器。
當與Highland J730光電轉換器一起使用時，這種組合可以在高電磁干擾環境中以通常低于10皮秒RMS的鏈路抖動傳輸邏輯電平或關鍵時序觸發信號長達數千米。Highland J730光電轉換器提供具有低于750皮秒上升時間的數字邏輯輸出，并還提供了用于監測鏈路完整性的快速模擬（180 MHz帶寬）輸出。
Highland J720電光轉換器與Highland P500數字延遲脈沖發生器以及該公司的VME封裝的電光轉換器產品兼容。Highland J720電光轉換器還是T760雙通道、100伏特光電轉換器的優秀驅動器。
Highland J720電光轉換器主要特點:
緊湊的邏輯級光信號鏈路組件
允許在高EMI環境中長距離傳輸邏輯電平和快速觸發器
快速的光學和電氣上升時間
低于12皮秒的典型RMS鏈路抖動
堅固和高效的鋁制包裝允許e/o轉換位于最方便的地方
無需供電
850納米或1310納米版本可用于ST或FC連接光纖
Highland數字延遲脈沖發生器的理想配件
Highland J720電光轉換器版本：
Highland J720-1: 850nm帶ST連接器的單通道緊湊型電光轉換器
Highland J720-3: 1310 nm帶ST連接器的單通道緊湊型電光轉換器
Highland J720-11: 850nm帶FC連接器的單通道緊湊型電光轉換器
Highland J720-13: 1310 nm帶FC連接器的單通道緊湊型電光轉換器
J720電光轉換器產品參數
功能：單路電光轉換器
輸入：Nom從50歐姆源0到+5伏，最大+5.5伏，輸入阻抗50 Ω標稱
傳播延遲：標稱1ns, 50%電至50%光電平
輸出：1.5 mW標稱光功率，驅動從5伏，50 Ω源
850或1310納米波長版本可用
帶寬：500 MHz min
光學上升時間：小于300ps, 可由Highland P500或同等產品驅動
抖動： RMS < 12 ps, J720 + J730組合
工作溫度：0 ~ 60℃
校準間隔：兩年
連接器：BNC電氣輸入插孔，ST或FC光纖輸出
封裝：鋁外殼
