在銅導體上長距離傳輸快速邏輯信號一直是困難的。同軸電纜或雙絞線傳輸線會引入衰減、色散、地線回路，并為外部電噪聲提供入口點。結果可能是抖動、脈沖寬度失真，最終導致邏輯錯誤。

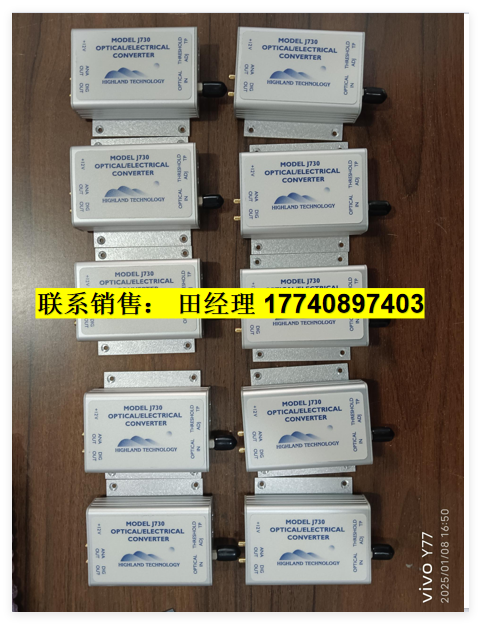

在高電磁干擾環境中，Highland J720&J730光電傳感器組合可以在千米距離內傳輸邏輯電平或關鍵時序觸發信號，鏈路抖動通常低于12皮秒RMS。Highland J730光電轉換器提供數字邏輯輸出，上升時間低于750皮秒，并且還提供了用于監測鏈路完整性的快速模擬（180兆赫帶寬）輸出。
Highland J730光電轉換器可兼容Highland J720電光轉換器和J724電光轉換器、P500數字延遲和脈沖發生器、公司的VME封裝的電光轉換器產品，以及其他帶有光學I/O的VME模塊。
Highland J730光電轉換器主要版本：
Highland J730-1: 850nm帶ST連接器的單通道緊湊型光纖到電轉換器
Highland J730-3: 1310 nm帶ST連接器的單通道緊湊型光纖到電轉換器
Highland J730-5: 1550 nm單通道緊湊型光纖到電轉換器，帶ST連接器
Highland J730-11: 850nm單通道緊湊型光纖到電轉換器，帶FC連接器
Highland J730-13: 1310 nm單通道緊湊型光纖到電轉換器，帶FC連接器
Highland J730光電轉換器特點：
– 緊湊、堅固的邏輯電平光電轉換器，可將光電轉換器放置在最方便的位置
– 在高電磁干擾環境中，可以長距離傳輸邏輯電平和快速觸發信號
– 典型RMS鏈路抖動低于12皮秒
– 快速的電氣上升時間
– 提供快速的、直流耦合的數字和模擬電氣輸出
– 可選擇850納米的62/125微米多模ST或FC連接器化光纖，或1310或1550納米的單?；蚨嗄T或FC連接器化光纖
– 可接受來自Highland J720電光轉換器或兼容源的光纖輸入
– 是Highland P500數字延遲和脈沖發生器的理想配件
– 與Highland光纖發射器產品兼容：
– J720電光轉換器
– J724電光轉換器
– V720電光轉換器VME模塊
Highland J730光電轉換器技術參數：
輸入：
– 直流耦合的光纖輸入，ST或FC連接器
– 850、1310或1550納米波長
– 1毫瓦名義光纖功率，2毫瓦絕對最大值
– 閾值可調節100微瓦至800微瓦，出廠設置為300微瓦
傳播延遲：光到電輸出<10納秒
輸出：
– 數字輸出：+5伏特典型值，對50歐姆負載2.25伏特典型值
– 模擬輸出：每毫瓦光輸入+1伏特，對50歐姆負載
– 源阻抗：50歐姆
帶寬：直流至180兆赫茲
上升時間：
– 數字輸出：<750皮秒
– 模擬輸出：<2.5納秒
抖動：<12皮秒RMS，J720 + J730
工作溫度：0至60攝氏度
校準間隔：一年
電源：
– +12伏特，60毫安，名義值加負載電流
– 附帶J12 12伏特電源適配器
連接器：
– ST或FC光學輸入插座
– 鍍金SMB數字和模擬輸出插孔
– 前面板測試插孔用于閾值測量
– 2.1毫米X 5.5毫米圓柱電源連接器
指示燈：LED：綠色電源
包裝：3.3英寸（長）x 2.1英寸（寬）x 0.9英寸（高）擠壓陽極氧化鋁外殼，包括J732安裝法蘭
