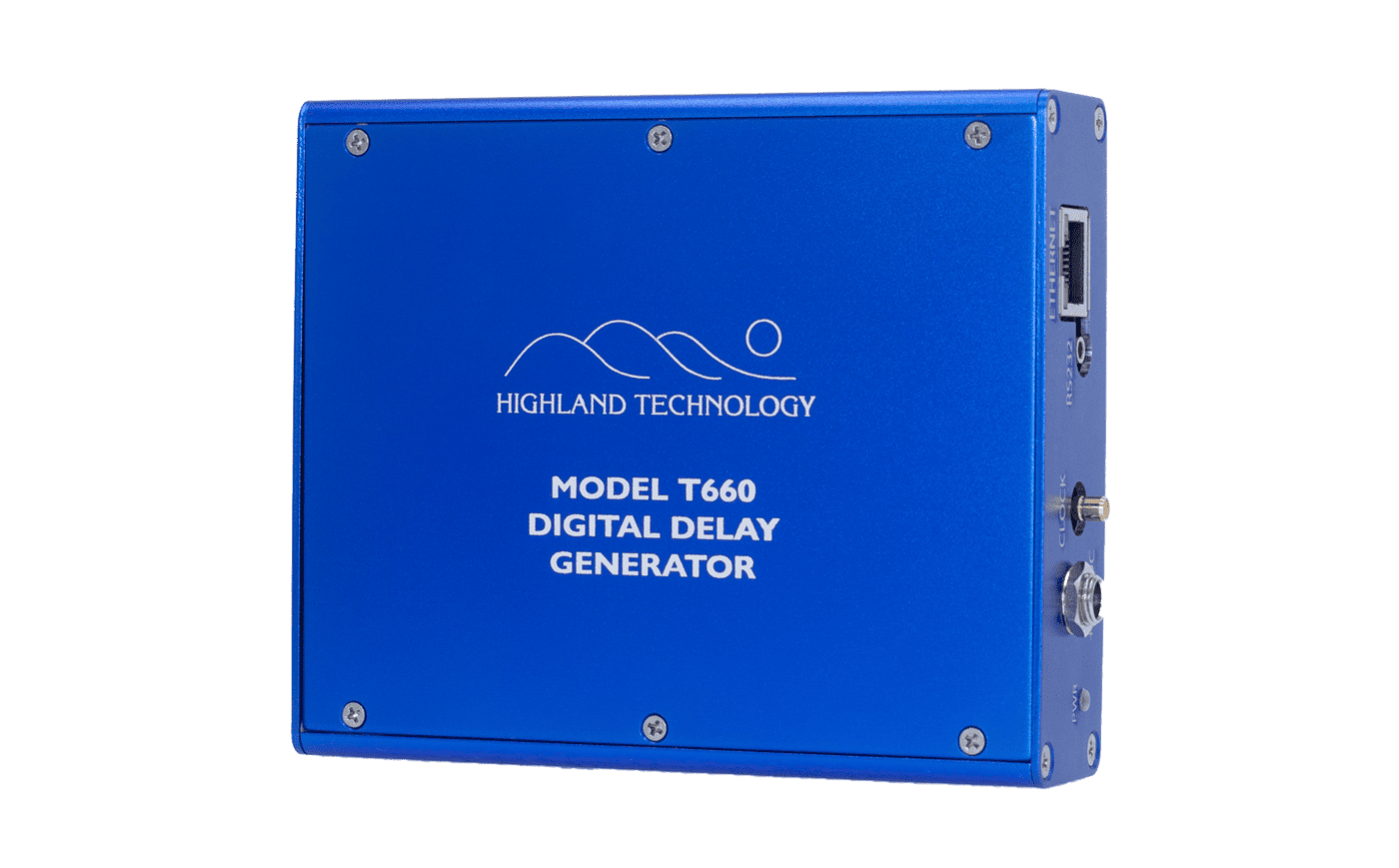

Highland Technology 型號 T660 4 通道緊湊型數字延遲和脈沖發生器
特征：
- 四個 TTL 電平延遲輸出，可針對延遲和脈沖寬度進行單獨編程
- 10 皮秒延遲和寬度分辨率，60 秒范圍
- 21 納秒± 400 皮秒插入延遲，最大觸發速率 16 MHz
- <35 皮秒典型抖動
- 具有外部鎖定功能的內部 10 MHz 晶體振蕩器時基
- 用于內部觸發速率的 0-16 MHz DDS 合成器
- 可編程電平觸發輸入，具有分頻和突發功能以及觸發使能 GATE 輸入
- RS-232 串行和 10/100 Mbps 以太網接口
- 帶可拆卸安裝法蘭的擠壓外殼
- 輸出阻抗開關允許 50 Ω 源端接或低阻抗
- Trains/Frames 高級選項 （T660-2） 包括定時列表和每個觸發的多個脈沖
- 可從任何瀏覽器升級固件
- 購買時提供 12V 電源
描述：
T660 是一款小型封閉式數字延遲/脈沖發生器，適用于嵌入式 OEM 應用。給定內部或外部觸發器，它輸出四個精確定時的脈沖。它是 T560 和 T564 數字延遲和脈沖發生器的直接、向后兼容的替代品。
| 功能 | 四通道數字延遲/脈沖發生器 |
| 渠道 | A B C D |
| 輸出電壓 | +5V Zout 可選： 50 Ω（+2.5V 至 50 Ω負載） 上升/下降 < 1.5 ns（典型值） 低 z 值（>4V 至 50 Ω 負載） 上升/下降 < 750 ps typ. |
| 延遲范圍 | 0 到 3600 秒 |
| 寬度范圍 | 0 到 3600 秒 |
| 插入延遲 | 觸發至任何輸出 21 ns ± 400 ps |
| REP RATE | 0 至 16 MHz，限制為 1/（最大 d + w + 62.5 ns） |
| 準確性 | 觸發上升沿或下降沿± 400 ps ± 7.5 ps/°C ±時鐘精度 |
| 分辨率 | 邊緣時間，10 ps 觸發電平，10 mV |
| 抖動 | 典型值 35 ps RMS + 時基抖動 最大 50 ps RMS + 時基抖動 為 500 μs 的延遲添加時鐘抖動> |
| 觸發 | 外部、內部、軟件（遠程命令） 突發、N 分頻、N-of-M 脈沖拾取 外部觸發范圍 0 至 5 伏 上升沿/下降沿 阻抗可選 2 kΩ + 15 pF 或 50 Ω 最小推薦振幅 0.25 伏 p-p 最大 125 MHz 內部 DDS，0 至 16 MHz，0.02 Hz 分辨率 內部時鐘：80 MHz 源，使用觸發除數實現最大 16 MHz 重復頻率 |
| 內部時鐘 | 初始精度：±1 PPM 老化：< ±5 ppm/1000 小時 抖動：最大 10ns/s RMS 可鎖定到外部 10MHz ± 10 PPM |
| 時鐘輸入 | 10 MHz，正弦或方波 0.5 至 5 伏 p-p 1kΩ 標稱輸入阻抗 |
| 時鐘輸出 | 10 MHz 方波，3 伏 p-p 50 Ω 標稱輸出阻抗 |
| 倒計時 | 提供觸發 N 分頻或 N-of-M 突發/脈沖選擇器模式，高達 125 MHz 的外部觸發 |
| 權力 | 外部 +12 ±0.25 伏直流電，來自通用適配器 最大 0.5 安培 +24V 絕對最大電壓輸入;性能無法保證 |
| 通信 | RS-232 標準，38.4 Kilobaud（可配置至 460.8 Kilobaud） 10/100 以太網標準（可通過串行命令進行配置） |
| 包裝 | 4.84 英寸（長）x 4.06 英寸（寬）x 1.20 英寸（高）藍色擠壓鋁外殼 |
| 溫度 | 規格適用于 10-40°C 環境溫度 工作范圍 0 至 50°C 儲存范圍 -20 至 80°C |
| 一致性 | RoHS 指令 |
| 保證 | 一年限定 |
| 校準間隔 | 一年 |
