Highland Technology P500 是一款臺式數字延遲和脈沖發生器，可生成四個獨立的可編程延遲和寬度輸出。 P500 可以以 1 皮秒的增量產生長達 1000 秒的延遲，并且能夠?qū)崿F(xiàn) 14 MHz 的高重復率。 P500 的應用包括激光定時、脈沖拾取、ICCD 攝像系統、ATE 系統和雷達測試。P500 觸發源包括內部、外部、遠程、手動或線路。 低抖動內部合成速率發生器可在 0.001 Hz 至 14 MHz 范圍內以 1 mHz 步進進行編程。 外部觸發具有可選擇的觸發電平、斜率和終止阻抗。 觸發門控和突發設施是標準配置。

P500 臺式數字延時脈沖發生器性能特點：
4 個延遲和寬度脈沖輸出 A B C D 和 T0 啟動參考
高達 1000 秒的延遲，1 皮秒的分辨率
30 納秒插入延遲
低于 20 皮秒的 RMS 典型抖動
14 MHz 重復率
定制 GaN 輸出級可產生 0.5 至 25 伏 p-p 的干凈、快速的 50 歐姆脈沖

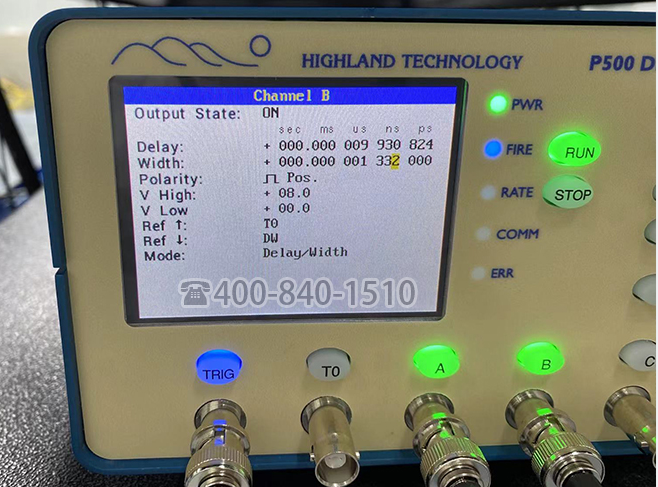

人性化操作：彩色 LCD、微調旋鈕、板載幫助
在時序更改期間沒有時序錯誤、中止脈沖或錯過觸發
可選的隔離后面板高壓輸出
訓練/幀選項包括時序列表和每個觸發的多個脈沖
接口為 USB、RS-232 和以太網，帶有 SCPI 和網頁控件

P500數字延遲發生器主要版本：

P500-111：4通道臺式數字延遲和脈沖發生器
P500-112：具有高級脈沖序列/幀生成的4通道臺式數字延遲和脈沖發生器
P500-121: 4通道臺式數字延時脈沖發生器，帶50V隔離高壓輸出
P500-122：4通道臺式數字延遲和脈沖發生器，具有50V隔離高壓輸出和高級脈沖序列/幀生成
P500-211：4通道臺式數字延遲和脈沖發生器，具有高穩定性的振蕩器
P500-212：4通道臺式數字延遲和脈沖發生器，具有高穩定性的微波振蕩器和先進的脈沖序列/幀生成
P500-221：4通道臺式數字延遲和脈沖發生器，帶高穩定度烘培振蕩器和50V隔離高壓輸出
P500-222：4通道臺式數字延遲和脈沖發生器，具有高穩定度烤箱振蕩器、50V隔離高壓輸出和高級脈沖序列/幀生成
