🧪 應用場景
⭐ 主要特性與選配項
孔徑范圍：1 到 11 mm，用戶可更換
輸入功率：100 mW 到 1250 W（連續）
選配：能量分析柵格、熒光屏、偏置杯體、水冷、陣列式杯組
兼容超高真空（UHV）環境
型號示例：FC-66、FC-70、FC-71、FC-72、FC-73、FC-86
介紹（INTRODUCTION）
Kimball Physics 的 法拉第杯探測器（Faraday Cup Detectors） 是無活動部件的獨立裝置，設計用于安裝在真空系統中。
大多數型號可以直接安裝在電子槍外殼上，以便直接采樣電子束；這些裝置可通過氣動或機械執行器進出束流路徑。
法拉第杯有多種配置和功能，連續輸入功率范圍從 100 mW 到 1250 W，孔徑尺寸從 1 mm 到 11 mm，并可選配 一層或多層?xùn)鸥?/strong>、熒光屏等組件。
兩種安裝方式：
安裝在真空系統內部（如 FC-66、FC-70、FC-71、FC-72），通過真空法蘭饋通與外部電流表連接（如使用 Kimball Physics 的 In-Vacuum BNC 電纜和 1.33 英寸 CF 饋通）；
或?qū)⒎ɡ诒砂惭b在真空腔體的 CF 法蘭上（如 FC-73、FC-86）。
Kimball Physics 的法拉第杯探測器通過與電流表連接，用于采集和測量帶電粒子的電流，例如來自電子槍或離子槍的電子束。
大多數型號兼容**超高真空（UHV）**環境，且支持高溫烘烤。

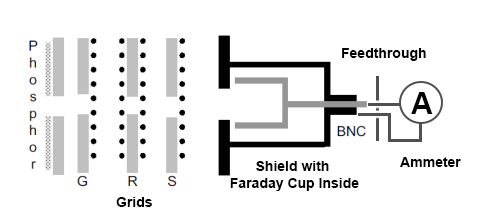

法拉第杯本體為封底的不銹鋼中空?qǐng)A柱體，前端設有用于采集電子或離子的孔徑。外部另有接地金屬屏蔽筒用于屏蔽干擾。
電連接端設在杯底，通過連接器引出，并通過真空饋通法蘭傳導至真空外部的電流表進行測量和記錄。
Kimball Physics 提供適配 0.95″ 和 1.33″ CF 法蘭 的標準饋通，也支持定制設計。
標準與選配柵格（STANDARD AND OPTIONAL GRIDS）
FC-73 型法拉第杯標配三層?xùn)鸥?/strong>，可用作能量分析器。FC-71 和 FC-72 可選配同樣的三柵格結構。
三層?xùn)鸥駨牧Ｗ尤肷浞较蛞来螢椋?/p>
G（接地柵）
R（減速柵）
S（抑制柵）
- 通過向減速柵施加電壓，可分析電子或離子的能量。
對電子或負離子，柵電壓為負；
對正離子，電壓為正。
隨著減速柵電壓逐漸升高至截止點，法拉第杯內電流將逐漸減小至零，從而得到能譜信息。
熒光屏（OPTIONAL PHOSPHOR SCREEN）
熒光屏為選配項，適用于 FC-70、FC-71、FC-72 型，FC-86 型則標配可拆卸熒光屏。
屏幕采用高亮度 P22 熒光材料（ZnS:Ag），當高能粒子轟擊時會發出淡藍色光（光子），
對電子靈敏度閾值約為 500 eV，
對離子為 1000 eV。
熒光屏便于觀察束流斑點位置，常用于：
電子槍對準
調節操作參數以獲取最佳束流均勻性或最小光斑尺寸
注意：過高電流或長時間照射可能損傷熒光屏。
法拉第杯偏置功能（BIASING THE FARADAY CUP）
部分型號（FC-66、FC-72、FC-86）可實現電偏置，以減少采集過程中電子或離子的散射現象，以及抑制二次電子發射。
對電子或負離子：建議加 +50 V
對正離子：建議加 -50 V
這可以通過在真空饋通與電流表之間連接電池來實現。
