美國Kimball Physics,電子槍系統,中等能量（最大 30 keV),EGH-6210 EGPS-6210

美國Kimball Physics,電子槍系統,中等能量（最大 30 keV),EGH-6210 EGPS-6210

Kimball Physics 是電子槍（束）系統的領先供應商，其設計適用于各種超高真空 （UHV） 表面物理、空間物理和加工應用。噴槍可以聚焦小光斑尺寸，用于 X 射線生產、焊接和 RHED 等應用;或用于泛光束，用于電荷中和、電子束擦洗、空間模擬和輻射損傷研究。

操作范圍

  • 能量范圍：1 eV 至 100 keV
  • 光束電流范圍：1 nA 至 20 mA
  • 光斑尺寸范圍：15 μm（聚焦柱）至 500+ mm（泛光光束）

性能

  • 束流穩定性：反饋穩定發射電流控制;優于每小時 ± 0.1%
  • 能量穩定性：±每小時 0.01%，全輸出時每 8 小時± 0.02%，以最大限度地減少色差

方便

  • 客戶可更換的點火裝置
  • 全運行期間的機械對中
  • 可存儲控件設置
  • 電腦遙控器/計量

運營能力

型號 #： EGH-6210 EGPS-6210

描述

可聚焦、高能電子束，光斑尺寸小至 50 μm

1 keV 至 60 keV

應用：

功能/選項：

  • 小光斑尺寸低至 50 μm
  • 中等電流束至 5 mA
  • 高達 10 mA 的高電流束
  • 靜磁聚焦
  • 靜磁光束整形（可選）
  • 靜磁偏轉
  • 脈沖能力
  • 運行期間的內部對準
  • 差速泵送

用戶可更換的點火裝置

能量范圍：1 keV 至 60 keV
光束電流：10 μA 至 5 mA
光斑尺寸：50 μm 至 10 mm
安裝：2.75 英寸（23/4）CF

Kimball Physics EGH-6210 電子槍及其匹配的 EGPS-6210 電源是一個完整的子系統，可連接到用戶的真空系統并打開。它可以在非常廣泛的能量、電流和功率范圍內傳遞電子。EGH-6210 可應用于空間材料測試、輻射研究、半導體研究、X 射線產生和等離子體激發。

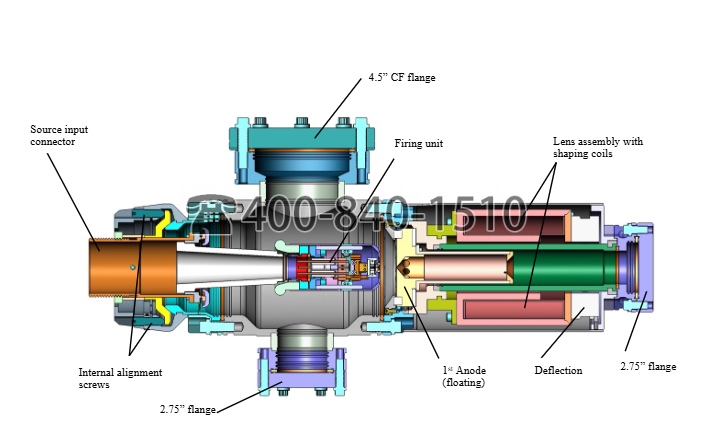

該槍使用單晶六硼化鑭 （LaB6） 陰極產生高能、可聚焦的小光斑電子束。束流能量和束流都可以在很寬的范圍內獨立調節;能量從 1 keV 到 60 keV，電流從 10 μA 到 5 mA。電子束可以通過控制網格的輸入信號進行脈沖傳輸。

噴槍的可調節光學元件可以適應不同的發散和一系列工作距離，適用于各種應用。磁性聚焦透鏡可以將光斑尺寸從 10 mm 變?yōu)?50 μm。磁性定心和可選的整形線圈提供額外的電子束控制，允許用戶偏轉和塑造電子束。整形通常會產生橢圓形梁，其兩個軸都可以獨立壓縮或延伸。靜磁聚焦透鏡和偏轉整形四極桿都能產生低像差的結果。此外，陰極到陽極的間距可在內部調節以改變磁長。

該噴槍具有可調節的陰極饋通組件，允許點火裝置相對于陽極和色譜柱進行機械對準。這種對準可以在噴槍在光束打開的情況下運行時實時完成。
