美國LAUREL ,數字面板儀表 ,直流數字面板儀表,用于直流電壓和直流電流的模塊化數字面板儀表

特征

• ±0.2、±2、±20、±200、 ±300V & ±600V 直流電壓范圍
• ±2、±20、±200 mA 和 ±5A 直流 電流范圍
• 99.99% 滿量程 準確度 ±2 計數
• 前面板可擴展至 99,999 ±，適用于 電流分流器
• 傳感器激勵輸出，5、10 或 24 Vdc （孤立）
• 通用 85-264 Vac / 90-300 Vdc 或 10-48 Vdc / 12-32 Vac 電源
• 多種選項選擇：
  – 2 個或 4 個繼電器， 機械或固態（隔離）
  – 模擬 輸出，4-20 mA，0-10V 或 -10V 至 +10V（隔離）
  – 通信：以太網、WiFi、USB、RS232、RS485（隔離）
  – 自定義曲線線性化，連續速率 讀數
• -X 擴展溫度選項，從 -40°C 到 70°C

Laureate™ 直流電壓表和直流電流表是帶有直流信號調節器板的直流數字面板儀表。他們 將高精度、高讀取速率和寬范圍相結合 用于計算機接口和 控制。直流儀表精度為滿量程的 99.99% ±2 計數。

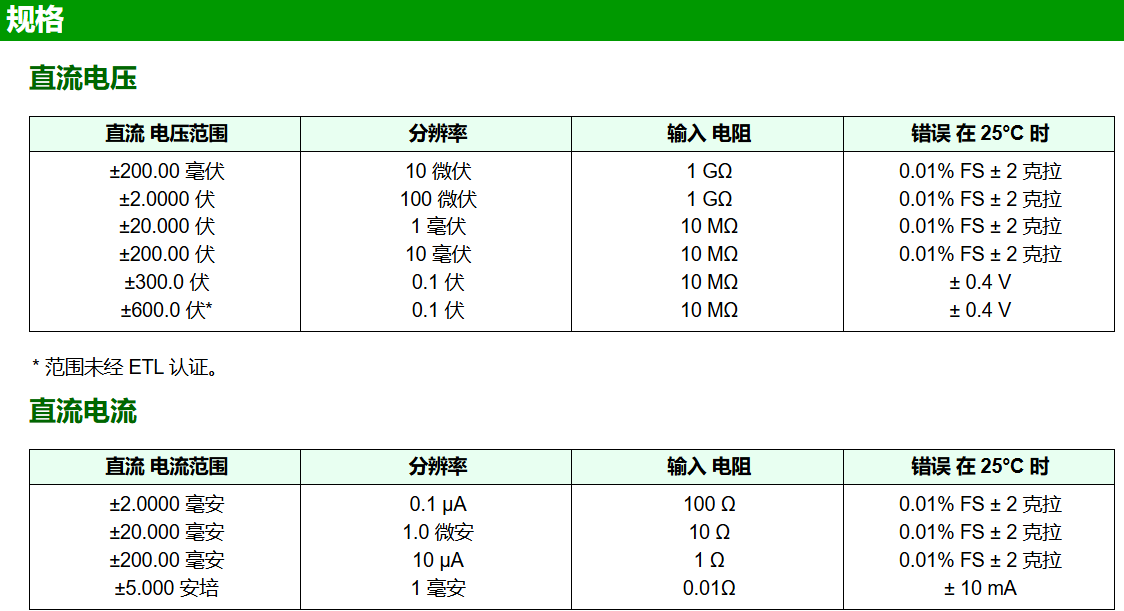

• 直流電壓表操作（由跳線選擇）提供和六個 滿量程直流電壓范圍為 ±200.00 mV，10 mV 分辨率為 ±600.0V，分辨率為 100 mV。 200.00 mV 和 2.0000V 范圍提供高輸入 阻抗為 1 Gohm，以最大限度地減少電壓負載 信號。
• 直流電流表操作?（由跳線選擇）提供四個滿量程直流電流范圍，從 ±2.0000 mA，0.1 mA 分辨率至 ±5.000 A 具有 1 mA 分辨率。5.000 A 范圍測量 IR 內置 10 毫歐電流分流器。

所有電壓和電流范圍均為出廠 已校準，每個 范圍存儲在信號調理器板上的 EEPROM 中。 這允許范圍和信號調節器板 在現場更改，而無需重新校準儀表。

外部電流 完全支持分流器。縮放從 滿量程毫伏（如 50 mV 或 100 mV）至安培 可從儀表的前面板輕松完成。 可擴展讀數為 5 位完整數字，最高可達 ±99,999 個計數。

高讀取 速率高達每秒 60 或 50 次轉換，同時在整個電源周期內對信號進行積分 由 Concurrent Slope 提供（美國專利 5,262,780） 模數轉換。高讀取率是理想的 用于峰谷捕獲、實時計算機接口、 和控制。峰值和谷值會自動 捕獲。這些可以通過前面板顯示 按鈕命令或后部的控制信號 連接器，或作為串行數據傳輸。

數字濾波可選擇電氣 嘈雜的環境，包括批處理平均 filter 和一個 adaptive moving average filter，其中 提供 8 個時間常數選擇，范圍從 80 ms 到 9.6 s。 當信號電平發生重大變化時，該 過濾器通過短暫切換到最短時間來適應 constant 來跟隨更改，然后恢復到 選定的時間常數。在可選的 Auto Filter 模式下， 過濾器時間常數是根據 檢測到信號噪聲時。

專為系統使用而設計。可選插件 用于通信和控制的板包括以太網、WiFi 和串行通信板、雙或四繼電器板以及隔離模擬輸出板。獲獎?wù)?may 由 85-264 Vac 供電，或可選由 12-32 Vac 供電，或 10-48 伏直流電。顯示屏有紅色或綠色可供選擇 LED 指示燈。1/8 DIN 外殼符合 NEMA 4X （IP65） 規范 面板安裝時從正面。任何設置函數和 前面板按鍵可以鎖定，以簡化使用 和安全性。內置隔離式 5、10 或 24 Vdc 勵磁電源可為傳感器供電，并消除 需要外部電源。所有電源和信號 通過 UL / VDE / CSA 級螺釘夾進行連接 插頭。
