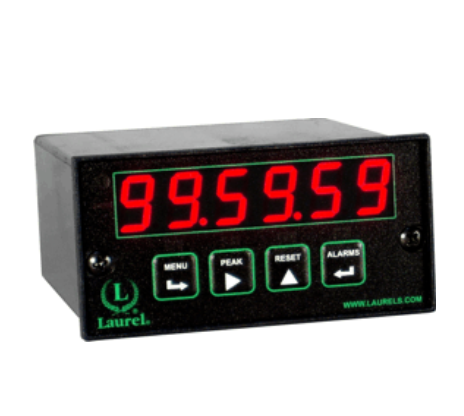

美國Laurel Electronics,可編程定時器 ,秒表計時器,6 位數字秒表和計時器
分辨率為 0.2 μs，適用于單個或累積事件的時間測量。 還顯示基于 1 / 次的速率。
特征
- 從 1 μs 到 999,999 小時的單個或累積事件的次數
- 定時分辨率：0.2 μs
- 可選擇 HH.MM.SS 時鐘形式或 6 位 H、M 或 S 十進制格式
- 來自 NPN 或 PNP 接近開關的輸入、觸點閉合、數字邏輯、低至 12 mV 的磁性拾取器或高達 250 Vac 的交流輸入
- 在正脈沖邊沿或負脈沖邊沿觸發
- 通用 85-264 Vac / 90-300 Vdc 或 10-48 Vdc / 12-32 Vac 電源
- 傳感器激勵輸出（隔離）
- 多種選項：
– 2 或 4 個繼電器，機械或固態（隔離）
– 1 或 2 個模擬輸出（隔離）
– 通信：以太網、WiFi、USB、RS232、RS485（隔離）
FR 雙通道信號調節器板接受來自具有 PNP 或 NPN 輸出、TTL 或 CMOS 邏輯、磁性拾取器、觸點閉合以及 12 mV 至 250 Vac 的其他信號的接近開關的輸入。 跳線選擇為不同的傳感器類型和噪聲條件提供最佳操作。內置隔離式 5、10 或 24 Vdc 激勵電源可為接近開關和其他傳感器供電，無需外部電源。

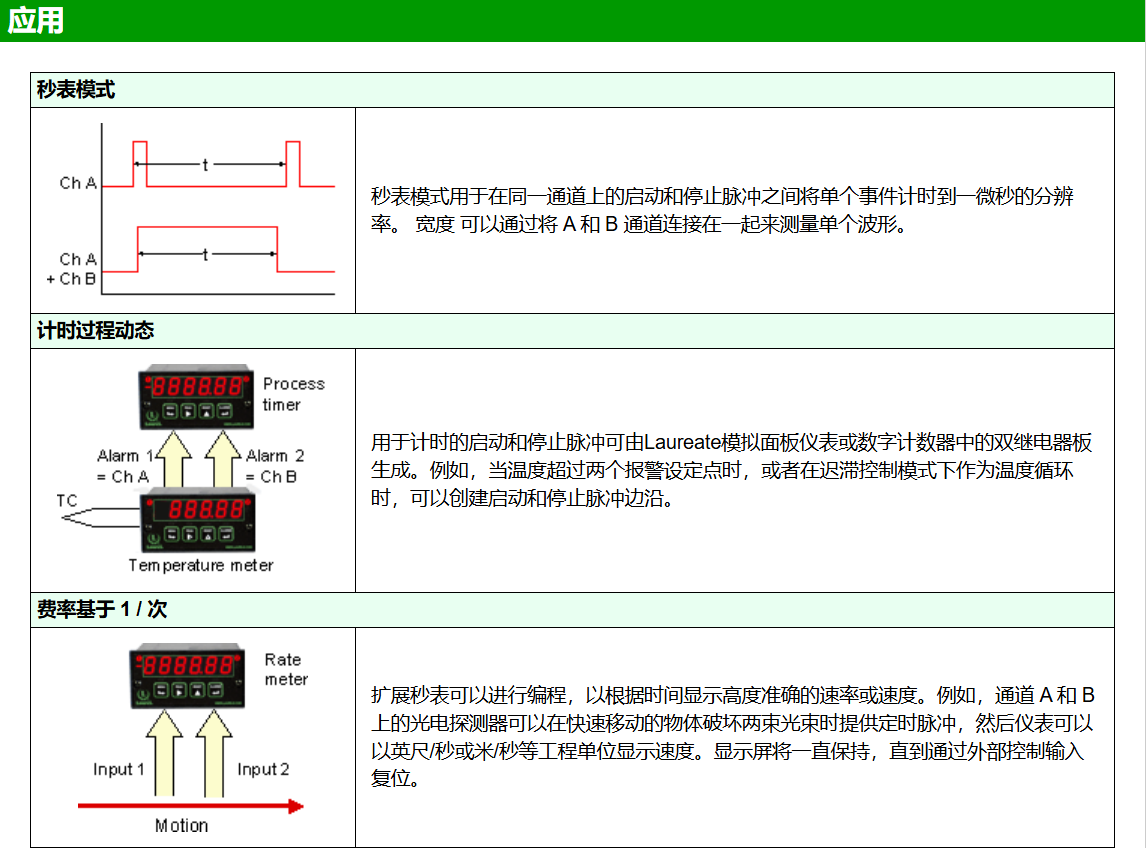

- A-A 秒表模式。可以在通道 A 上的起始脈沖和停止脈沖之間從正邊沿或負邊沿測量時間。
- AB 秒表模式。還可以測量通道 A 上的起始脈沖（正邊沿或負邊沿）和通道 B 上的停止脈沖（正邊沿或負邊沿）之間的時間。此模式允許來自不同來源的輸入。此外，A 和 B 輸入可以連接在一起，以一個極性啟動秒表，用另一個極性停止秒表。
- 速率基于 1/時間模式。通過取時間倒數，可以顯示高度準確的速率。廣泛的算術功能允許以工程單位顯示，例如米/秒。此模式需要使用擴展計數器。
顯示。事件時間（項目 #1）可能顯示為具有六位分辨率的十進制數。最長的單粒子計時間隔為 999,999 小時。最高分辨率為 0.2 μs。事件時間也可以以 1 秒分辨率 HH.MM.SS 時鐘格式顯示。秒表顯示在計時期間以由門時間控制的速率更新，最高可達 25/s。當下一個啟動脈沖發生時，它被復位為零。還會跟蹤多個事件（項目 #2）的累積時間，并可顯示長達 999,999 小時。
FR 雙通道信號調節器板接受來自具有 PNP 或 NPN 輸出、TTL 或 CMOS 邏輯、磁性拾取器、觸點閉合以及 12 mV 至 250 Vac 的其他信號的接近開關的輸入。 跳線選擇可為不同的傳感器類型和噪聲條件提供最佳操作。內置隔離式 5、10 或 24 Vdc 激勵電源可為接近開關和其他傳感器供電，無需外部電源。
對于電噪聲環境，可以選擇數字濾波，包括批量平均濾波器和自適應移動平均濾波器，后者提供從 80 ms 到 9.6 s 的 8 個時間常數選擇。當信號電平發生重大變化時，該濾波器會通過短暫切換到最短時間常數來適應變化，然后恢復到選定的時間常數。在可選的自動濾波模式下，濾波時間常數會根據檢測到的信號噪聲自動選擇。
專為系統使用而設計。可選插件 用于通信和控制的板卡包括以太網、WiFi 和串行通信板、雙或四中繼板以及隔離式模擬輸出板。獲獎?wù)呖梢?由 85-264 Vac 或可選的 12-32 Vac 供電或 10-48 伏直流電。顯示屏有紅色或綠色可供選擇 發光二極管。1/8 DIN 外殼符合 NEMA 4X （IP65） 規范 面板安裝時從正面開始。任何設置功能和 前面板按鍵可以鎖定，以簡化使用 和安全性。內置隔離式 5、10 或 24 Vdc 激勵電源可為傳感器供電并消除 需要外接電源。所有電源和信號 通過UL / VDE / CSA等級的螺絲夾進行連接 插頭。
