Laurel 4-20 mA 和 RS485 輸出變送器

Laurel 4-20 mA 和 RS485 輸出變送器

LT DIN導軌變送器，4-20 mA和RS232/RS485串行數據輸出.

與Laureate數字面板儀表、計數器和定時器相同的高性能、信號調理和可編程功能。

特征

  • 4-20 mA、0-20 mA、0-10V 或 -10V 至 +10V 發送器輸出，16 位，隔離
  • RS232 或 RS485 串行數據輸出，隔離，Modbus 或 Laurel ASCII 協議
  • 雙通道 120 mA 固態繼電器，用于報警或控制，隔離式
  • 模擬輸出分辨率 0.0015% 量程（16 位），精度 ±0.02% 量程
  • 5V、10V 或 24V 直流傳感器激勵輸出，隔離式（大多數型號）
  • 通用 85-264 Vac / 90-300 Vdc 或 10-48 Vdc / 12-32 Vac 電源
  • DIN導軌外殼，帶可拆卸螺釘夾連接器
  • 使用基于 PC 的儀器設置軟件輕松設置變送器
  • 可用于大多數工業模擬或脈沖傳感器信號的信號調理

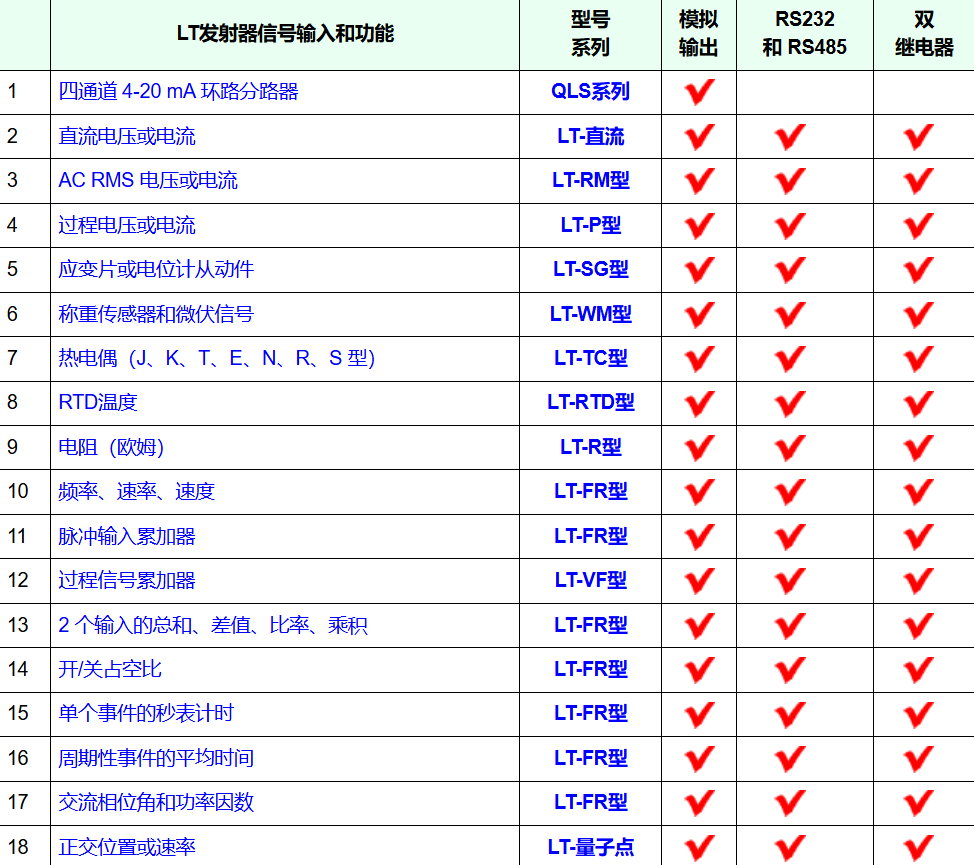

LT 系列變送器選型指南

LT 系列變送器說明

LT系列DIN導軌變送器和信號調理器可以使用七種可用的插入式信號調理器板之一連接到各種傳感器和變送器。這些變送器復制了 Laureate 1/8 DIN 數字面板儀表、計數器和定時器的高性能（高精度、高讀取速率）和廣泛的可編程功能。它們使用相同的信號調理器板、大部分相同的固件和相同的基于 Windows 的免費儀器設置軟件。它們采用緊湊的DIN導軌安裝封裝，帶有可拆卸的螺絲夾連接器，便于接線。

本頁提供的?LT 系列變送器包括 4-20 mA、0-20 mA、0-10V 或 -10V 至 +10V 模擬輸出（隔離，用戶可選）、RS232 或 RS485 串行數據接口（隔離，用戶可選）和雙 120 mA 固態 AC/DC 繼電器（隔離）。除帶有溫度或交流RMS信號調節器的型號外，所有型號都包含隔離的5、10或24 Vdc傳感器激勵輸出。

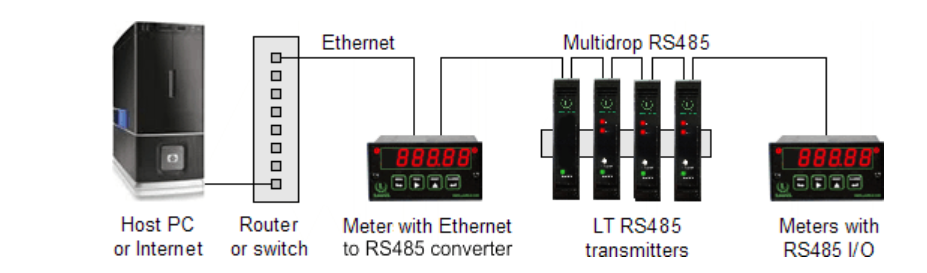

為了在局域網 （LAN） 上使用，多達 30 個 LT 系列發射器可以跳線用于 RS485，并通過 Laurel 的以太網轉 RS485 轉換器板菊花鏈連接到儀表或計數器。作為替代方案，Laurel?的 LTE 系列以太網發射器可以通過以太網電纜直接連接到 LAN。在這兩種情況下，都可以使用儀器設置軟件輕松實現設置，以發現每個變送器的節點和設置。
