可變衰減器常采用半波延遲片與線性偏振器的組合結構。入射光通過可旋轉的延遲片后，其偏振面角度會發生偏轉，隨后進入偏振器。根據馬呂斯定律，該組合的相對透射率（忽略其他損耗機制）等于入射偏振態平面與偏振器透射態平面夾角余弦的平方。該方案要求入射光必須具有明確的線偏振態，最大衰減程度取決于入射偏振態的純度。同時由于依賴半波延遲片的工作原理，其衰減效果具有波長依賴性——半波延遲僅對特定波長有效。

本款光學衰減器采用一對高品質格蘭-泰勒棱鏡設計，可在0.35-2.0μm波長范圍內自由選擇（實際范圍受增透膜透射特性影響）。最大連續功率承受能力為200W/cm2，針對調Q脈沖（1064nm）的峰值功率承受能力高達500MW/cm2。使用線偏振光時最大透射率約90%，非偏振光時約45%（若采用未鍍膜棱鏡以追求最佳透射均勻性，數值會更低）。

通過旋轉輸入偏振器（最大90°），側向出射光束能量被導入吸光塊。用戶可移除吸光塊使側向光束輸出。由于僅旋轉輸入偏振器，輸出偏振態在任意衰減程度下均保持固定。

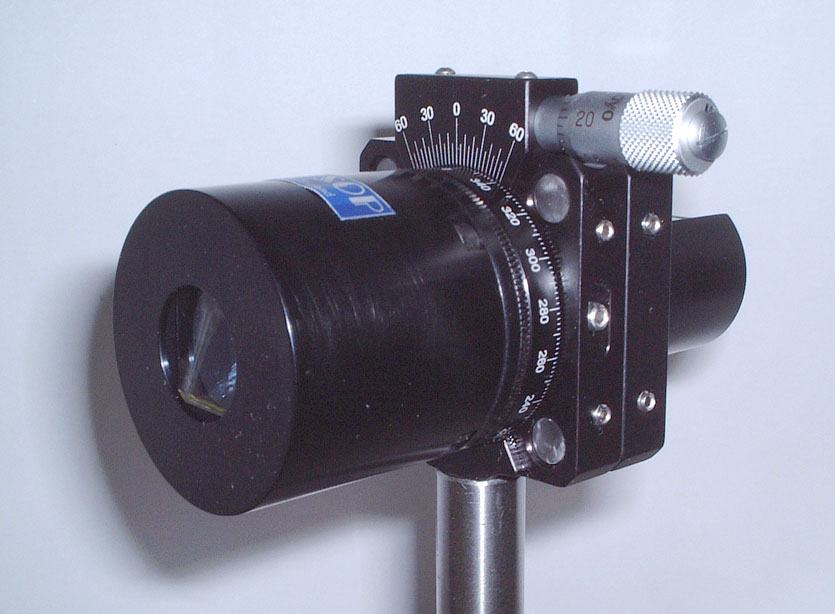

新版設計較原版更為緊湊，并兼容多家廠商的30mm籠式系統，同時提升了可變格蘭-泰勒棱鏡旋轉角度的讀數精度。改進后新增了精密微米級旋轉調節版本（除快速調節外），可精細控制旋轉設置以實現最佳消光比。下圖展示該版本，基礎版見頁面頂部。

【精密高功率激光衰減器（方解石格蘭-泰勒棱鏡）】
規格參數：
尺寸：參見接口圖
安裝方式：M4螺紋孔/30mm籠式系統
通光孔徑：10/12/15mm可選
最大連續功率：200W/cm2*
最大峰值功率：500MW/cm2*
工作波段：0.35-2.0μm*
衰減范圍：0.4-60dB
光束偏轉：<3角分
波前畸變：<λ/4
輸入偏振態：任意
輸出偏振態：線偏振
*2013年新增特性
現提供α-BBO格蘭-泰勒棱鏡版本，適用于紫外及更高功率應用——歡迎垂詢。

【其他定制選項】
正如您所料，Leysop絕不局限于頁面展示的標準方案。我們專精于為客戶量身定制最優解決方案。首要考量是偏振器選擇：當標準格蘭-泰勒棱鏡方案不適用時——例如需要利用側向出射光束（此時設備更接近可變分束器）——我們推薦采用半波片替代輸入偏振器，并搭配光束復合型輸出偏振器（該版本的斜面?zhèn)瘸隹诳娠@著改善波前質量）。若需更大視場，格蘭-湯普森型偏振器更合適，但膠合設計會限制功率承受能力。對于小直徑光束，可采用光束位移菱形棱鏡方案，我們可配套設計光束阻擋或提取裝置。
