背景
對于大多數常規應用（如Q開關和激光束調制），標準EM500和EM500M系列縱向普克爾盒完全能夠滿足需求。配合合適的電驅動波形，這些器件可輕松實現500皮秒及以上的上升時間。實際上，在大多數系統中，電脈沖發生器對普克爾盒負載電容的充電時間是主要限制因素，因此典型上升時間通常在3至5納秒量級。
然而某些應用需要極快的上升時間，這正是我們UPC系列的設計優勢所在。對于脈沖挑選（即從高重復頻率脈沖序列中選出一個或多個相鄰脈沖，尤其是鎖模激光脈沖），上升時間要求通?；谏蓴?shù)納秒寬度的時域閘門，因此納秒量級的上升/下降時間已足夠。但隨著鎖模激光源的重復頻率普遍超過100MHz，更短的時間窗口需求正日益增長。
在脈沖切片應用中，要求則更為嚴苛。不僅需要生成亞納秒級的超短脈沖，還必須確保輸出光脈沖的時間波形非常純凈，無過沖或振鈴效應。這要求普克爾盒在寬頻范圍內與電驅動源的阻抗實現良好匹配。此時普克爾盒的電容參數反而次要，因為整個電系統必須采用傳輸線技術進行設計。
UPC的獨特之處何在？首先，其電氣參數嚴格匹配50Ω阻抗——這是大多數超快上升時間驅動器的標準特性。這種設計能有效避免波形畸變，并最大限度減少電纜反射導致的延時重觸發問題。市面上多數采用50Ω射頻接口的普克爾盒，其實僅是為了連接便利性（及安全性）考慮。例如我們的EM500系列采用耐壓超過10kV的HV-BNC接口，但其內部連接存在微量串聯電感，無法實現真正的50Ω匹配。需說明的是，這并不影響常規Q開關應用的性能，僅在超快開關應用中可能引發亞納秒級的內部反射。
UPC的解決方案是采用特殊構型電極，并通過匹配腔體內徑，使小尺寸電連接端到KD*P晶體環形電極的過渡段保持阻抗連續性。這種設計為驅動電路提供了潔凈的電氣接口，將內部反射降至最低。

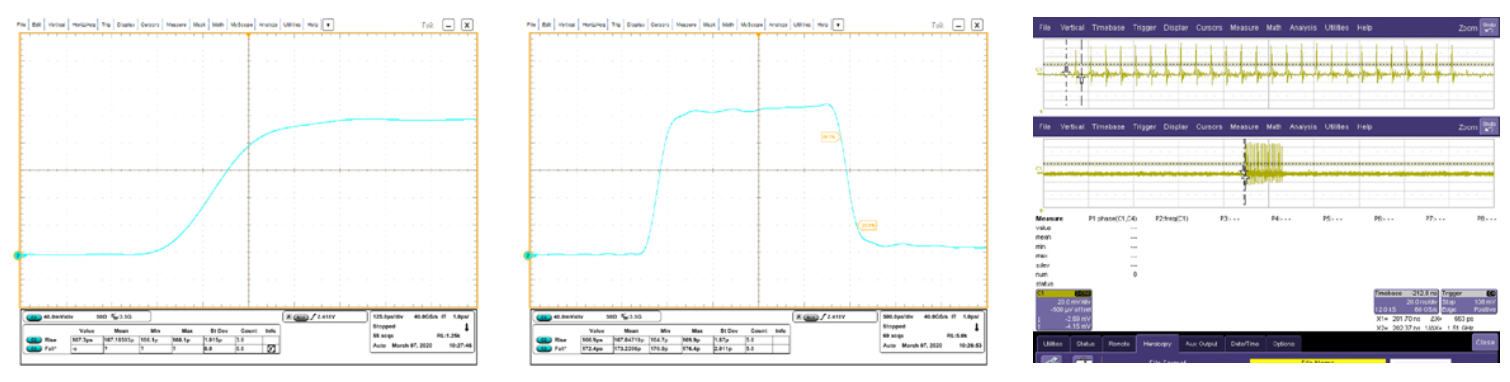

但僅確保電脈沖快速進出還不夠。KD*P的介電常數極高（約50），導致電波前在光學孔徑內的傳播速度相對”緩慢”。因此大孔徑與超快開關存在本質矛盾——大孔徑普克爾盒無法實現超快開關。UPC通過采用6mm直徑晶體，在保持約5mm適中孔徑的同時，實測上升時間<150ps（客戶實際應用數據），實現了性能平衡。
基于KD*P晶體的UPC在0.3-1.2μm波長范圍內具有優異透光性，適用于從紫外到近紅外的幾乎所有主流激光器，尤其針對800nm為中心的鈦寶石激光應用。需注意，開關電壓隨波長線性增加，驅動功率需求則與波長平方成正比。由于高壓驅動器成本幾乎同比例增長，降低驅動電壓對控制系統成本至關重要。常見方案是讓激光束兩次通過普克爾盒，此時僅需1/4波電壓而非1/2波。雖然該技術對超短脈沖生成有限制，但仍適用于脈沖挑選。更通用的方案是采用雙KD*P晶體光學串聯、電氣并聯的結構，使每個晶體僅需3.6kV（1064nm波長下）的1/4波電壓?？紤]到快上升沿驅動波形生成的難度，降低電壓需求尤為重要，因此UPC提供單晶和雙晶兩種版本。
關于UPC型普克爾盒的具體應用，請參閱上文《應用指南》并致電咨詢。
應用領域
脈沖切片是UPC最典型的應用場景。許多情況下，用戶需要利用低噪聲、窄線寬的激光脈沖作為起點——這類脈沖因Q開關振蕩器結構限制往往長達數納秒。將UPC置于交叉偏振器之間，可輕松將光脈沖寬度壓縮至數百皮秒，同時保持峰值功率。經后續放大后，產生的脈沖持續時間既難以通過Q開關或腔倒空等其他技術實現，又比鎖模激光產生的脈沖長得多。
UPC另一優勢應用是從超高頻鎖模源中進行脈沖挑選。我們已成功演示從1.5GHz激光振蕩器中選取單個脈沖或最多210個連續脈沖組，用于測試電子束粒子加速器的光陰極電子脈沖生成。由于光脈沖間隔僅約667ps，普克爾盒需生成極短的光學閘門——其約200ps的響應時間使之游刃有余。
UPC在去除預放大飛秒激光脈沖鏈中的前脈沖和放自發輻射(ASE)方面同樣表現出色，這對注入多程放大器進行TW/PW級極端放大前的預處理至關重要。通常將普克爾盒置于第一或第二級放大器（一般為再生放大器）后，此處雖可獲得焦耳級脈沖，但主光脈沖前后1-3ns范圍內常存在雜散信號及噪聲基底。若不處理，這些偽信號將在放大器非線性增益過程中被優先放大，不僅消耗泵浦能量，還會在主脈沖到達前對靶材造成預熱，影響高能實驗質量。
