格蘭-泰勒棱鏡偏振鏡具有高消光比、低反射損耗及高功率耐受特性，特別適用于激光偏振應用，其優勢還包括無傳輸偏差或偏移，且支持寬光譜范圍偏振。

產品規格
偏振鏡型號 GT10 GT12 GT15 GT18 GT20
通光孔徑 10 12 15 18 20
寬度 11 13 17 20 22
高度 10 12 15 18 20
長度(±1.0mm) 11 15 18 21 24
透射范圍 ——————- 0.25-2.5微米 ——————-
消光比 10^-5 10^-5 10^-5 10^-6 10^-6
未鍍膜透射率 ———————– 88% ———————–
最大光束偏轉角 3分 3分 3分 2分 2分
最大承受功率(脈沖) ——————- 200毫瓦/平方厘米 ——————–
最大承受功率(連續) ——————– 300瓦/平方厘米 ———————

LEYSOP公司提供10-20mm孔徑的標準GT型格蘭-泰勒偏振鏡，更大尺寸可定制。側面默認精細磨砂處理以分散內部反射偏振態，高功率應用推薦選用拋光側面出口。標準界面角度使其適用于寬波長范圍，也可定制其他界面角度滿足0.2-2.5微米方解石全透射范圍需求。注意方解石吸收特性會導致大多數格蘭-泰勒偏振鏡在350nm以下透射率下降。主光學面平整度優于λ/8（0.63μm），但因方解石材質限制，側面出口無法達到同等拋光精度。

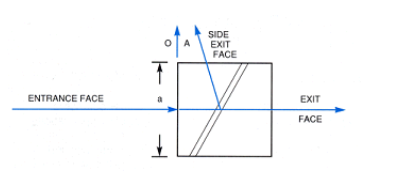

該創新設計通過兩個特殊角度側窗實現正交光束輸出，機械支架全面保護四個光學面。斜切側面可達到比標準型號更高的拋光精度。

規格參數
偏振鏡型號 GLBS 10 GLBS 12 GLBS 16
通光孔徑 10毫米 12毫米 15毫米
光譜范圍 ————— 350-2500納米 —————
消光比 ——————- ~10^-5 ——————-
最大光束偏轉角 ——————- 3分 ——————-
透射率 — 88%（未鍍膜） 93-95%（增透膜） —
表面平整度 —————- λ/6 @鈉D線 —————-
最大承受功率 — 150瓦/平方厘米(平均) – 300兆瓦/平方厘米(脈沖) —
外形尺寸：
高度 23毫米 25毫米 28毫米
寬度 24毫米 27毫米 30毫米
長度 40毫米 48毫米 55毫米

布儒斯特角切割型格蘭-泰勒偏振鏡
該特殊版本使P偏振光(異常光)以布儒斯特角通過所有四個光學面，實現寬波長范圍內低于1%的插入損耗，P偏振透射率接近99%，消光比優于常規設計。缺點是會造成5-7mm的光束偏移（與器件尺寸及波長相關）。標準孔徑8/10/12mm，可配備安裝支架。

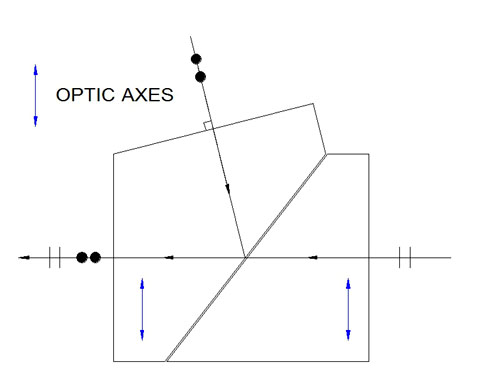

偏振合束型格蘭-泰勒棱鏡
該特殊設計使被反射的S偏振光平行于側面法線方向出射，反向入射時無折射偏移，可保持合束光束的共線性。尺寸與常規型號對應，因棱鏡體積較大存在適度溢價。

定制選項

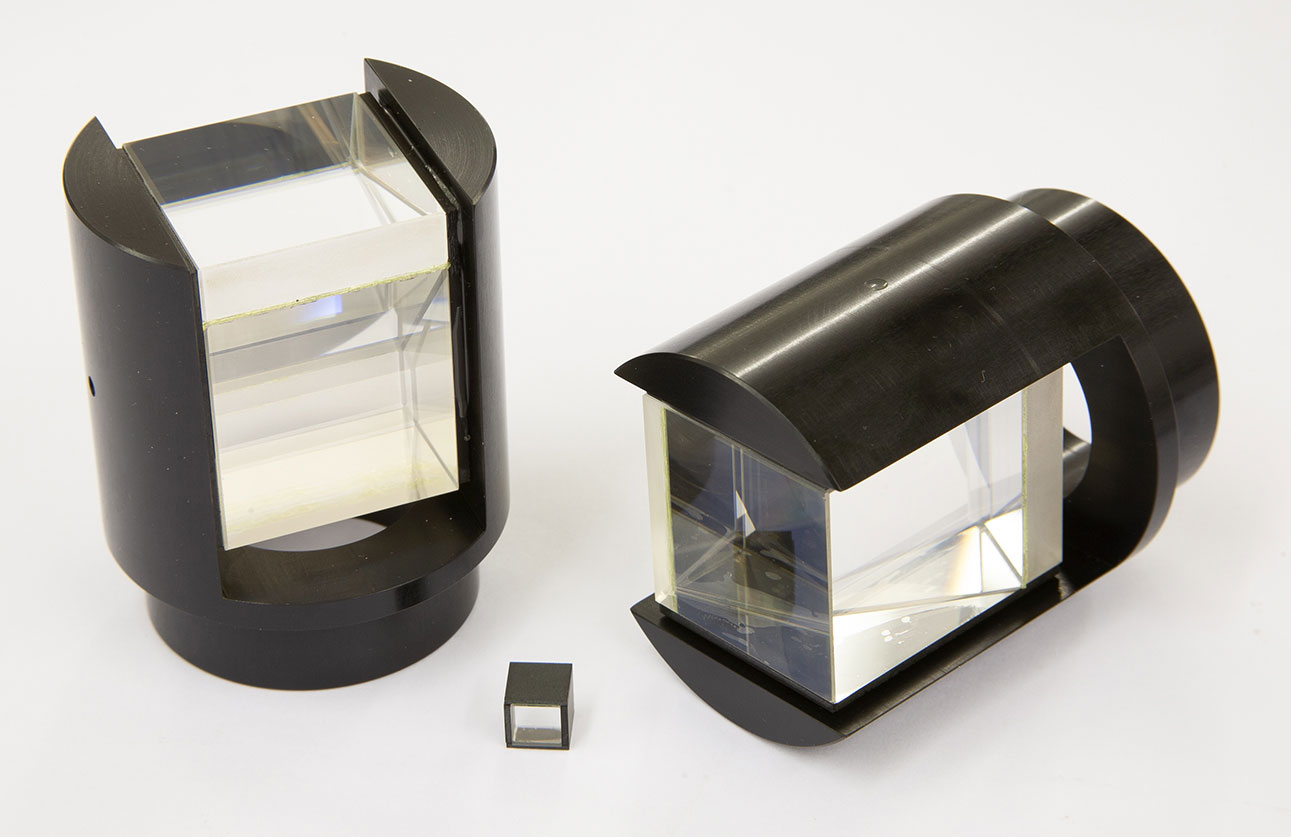

除標準尺寸外，我們可提供任意合理孔徑的定制偏振鏡，并配套標準/定制安裝支架及增透膜服務。
