487 型電子真空調節器

487 型電子真空調節器旨在接受用戶的電子系統或電位計產生的模擬控制信號，以調整真空調節器的設定點。此外，該裝置可以配置為電子壓力調節器。調節器板上的跳線設置允許用戶選擇控制信號類型：外部電位計、板載電位計或高達 5 伏的外部模擬信號。提供兩種范圍的壓力傳感器 487-001（0 至 41 英寸水柱，3 英寸汞柱，1.5 psi）或 487-002（0 至 29.5 英寸汞柱，760 英寸汞柱約 14.5 psi）。兩種型號均以大氣壓力為參考，這意味著它們的輸出相對于大氣壓力將保持不變。提供絕對壓力參考傳感版本。兩種型號的調節器都提供兩種不同的流量范圍版本。應選擇符合應用流量要求的最小流量范圍閥，以提供最大的控制和分辨率。這些調節器還能夠?qū)⒄龎赫{(diào)節到與真空中指定的相同范圍。該調節器具有自泄壓功能，這意味著它將隨著控制信號的增加或減少而跟隨控制信號，而無需引入泄漏源或任何額外的閥門來排出真空或壓力以獲得新的設定點。

規格

工作原理

電子真空調節器接受模擬控制電壓信號，該信號可根據需要精確操作閥門，以保持所需的設定真空或壓力。該設備既可以用作電子壓力調節器，也可以用作真空調節器。壓力或真空輸出按模擬電壓或電位計設置的比例進行控制。其自泄壓操作允許真空或壓力輸出自動跟蹤變化的控制信號。

可調范圍，真空或壓力：

487-001 滿量程范圍 0 至 41 英寸水柱（3 英寸汞柱、77 毫米汞柱、1.5 psi）

487-002 滿量程范圍 0 至 29.5 英寸汞柱，760 毫米汞柱（14.5 psi）

電源 ：

15 至 26 伏直流電，

最大電流 180 mA

控制信號：

客戶可選擇以下任意一個跳線選項：

• 控制信號 0 至 5 伏（可擴展至更?。?/span>
• 板載 25 圈電位器
• 客戶提供 5k 或 10k 歐姆電位器

重量：

0.34 磅（155 克）

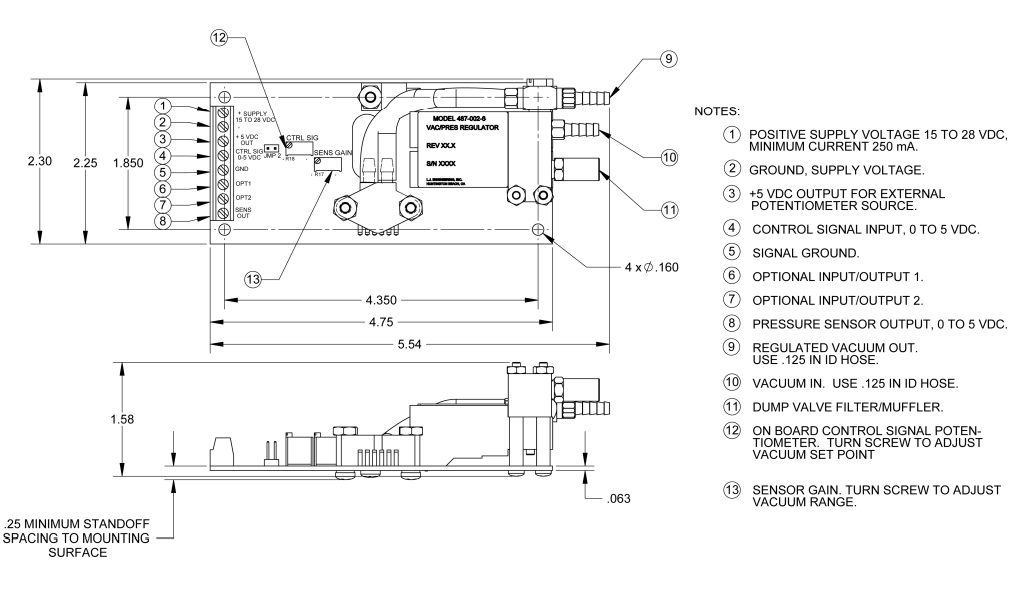

尺寸：

4.8 英寸 x 2.3 英寸 x 1.7 英寸高

端口連接：

軟管內徑為 1/8 英寸（建議使用 Tygon R 聚氨酯）

應用

487 型非常適合需要與用戶控制系統接口的應用，用于在增加和減少真空或壓力方向上電動調節真空或壓力。典型用途包括泄漏測試臺、壓力控制裝置、真空夾緊控制、真空裝袋控制和無數其他電動調節真空調節器和電動調節壓力調節器應用。此外，該裝置可用作我們 470-002 型真空流量放大器的真空先導級，以控制高達 44 scfm 的流量。

零件編號：487-XXX-Y
