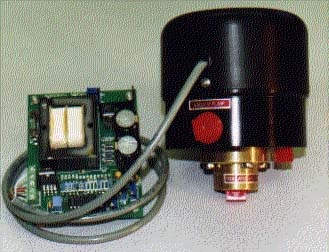

L. J. Engineering 470-002真空流量放大器

470型電子真空調節器
該調節器設計用于接收用戶電子系統或電位器產生的模擬控制信號，以調整真空調節器的設定值。提供兩種壓力傳感器選項：絕對壓力參考傳感或差壓參考傳感。

技術規格

  • 全流量流道直徑：0.480英寸

  • 流量系數Cv值：3.4

  • 調節范圍：從低于大氣壓0.015英寸汞柱至接近絕對零壓*

  • 滯后誤差：約0.004英寸汞柱（0.1毫米汞柱）

  • 流量敏感性：流量0-350升/分鐘變化時，設定點偏移小于0.1英寸汞柱

  • 重量：調節器本體3.2磅，控制板1磅

  • 接口規格：1/2英寸NPT（美制錐管螺紋內螺紋）

應用場景
470-002型是需更高真空流量的理想選擇，其性能超越487型獨立工作時的容量。若需更精細的真空設定分辨率，可搭配484型調節器與470-002真空流量放大器使用（需注意：484型為非自排氣設計，需額外設置微小大氣泄漏口以實現低壓設定）。在壓差僅1psi時即可實現12標準立方英尺/分鐘流量，超此流量將導致壓差增大。該流量放大器為非排氣結構，下游真空需通過引入空氣泄漏（若無自然泄漏）才能降低真空設定值。

絕對壓力參考模式
此模式下真空度以接近絕對零壓為基準，工作原理與329型調節器相同，適用于校準、海拔模擬及各類低絕對壓力調控場景。

差壓參考模式
差壓傳感以環境大氣壓或其他目標壓力為基準，可消除因大氣壓波動導致的設定值漂移問題（傳統模式下設定值會隨大氣壓變化同步偏移）。
