L. J. Engineering 494型電子真空/壓力調節器

應用說明
494型電子真空/壓力調節器可接收模擬控制信號輸入以調節真空設定點。該模擬控制信號可由用戶控制系統、外部電位器或設備內置的多圈電位器提供。多種壓力傳感器選型可滿足用戶對絕對壓力或差壓參考模式下真空及壓力范圍的選擇需求，亦可通過軟管將差壓傳感器連接至大氣壓以外的其他目標壓力源。流量傳感器提供的模擬信號經校準后可實時顯示流量值。本調節器采用自泄壓設計，當控制信號降低時，設備會自動排放多余真空或壓力以達到設定值。

產品特點
? 差壓傳感器支持靈活配置：通過軟管連接真空/壓力源并匹配相應傳感器接口，即可實現真空或壓力的精準調控
? 可擴展壓力傳感器量程：在低于滿量程的真空或壓力范圍內，仍能保持最優控制分辨率
? 真空/壓力傳感器讀數模擬輸出
? 流量傳感器模擬輸出可反饋至用戶控制系統
? 兩個可選接口支持工廠預編程：可根據需求實現按鈕增減調節、備用控制功能或不同運行模式的選擇

技術規格

真空/壓力范圍：

  • XXX-001傳感器：0 至 3 in Hg（41 inH?O）

  • XXX-002傳感器：0 至 29.5 in Hg（749 mmHg）

  • XXX-003傳感器：0 至 100 psi

  • XXX-004傳感器：0 至 15 psia（776 mmHg 絕對壓力）

流量容量：

  • Y-1閥尺寸：5 SCFH（2.3 L/min）全開流量，孔徑 0.01 in

  • Y-6閥尺寸：25 SCFH（11.5 L/min）全開流量，孔徑 0.05 in

零件編號：494-XXX-Y（根據所需的傳感器和閥門配置填寫XXX和Y值）

分辨率：滿量程的約 1/1000

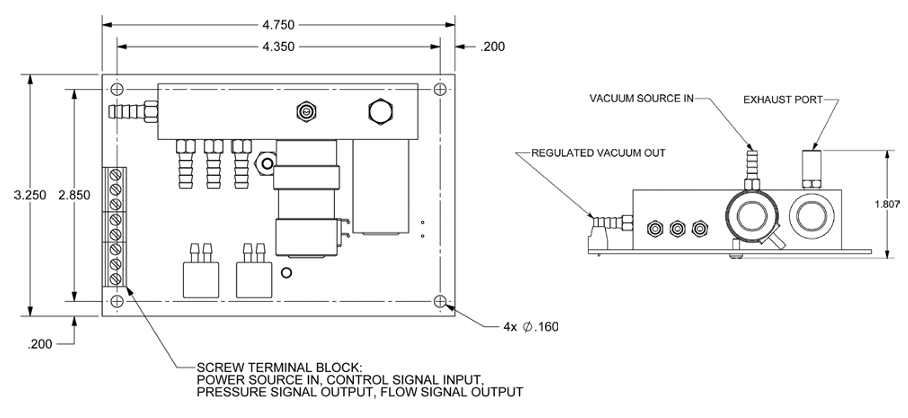

接口尺寸：1/8 英寸軟管倒鉤連接

電源：15 至 26 VDC，最大電流 180 mA

模擬控制信號：0-5 VDC

模擬輸出：0-5 VDC（真空/壓力及流量）

重量：0.61 磅（278 克）
