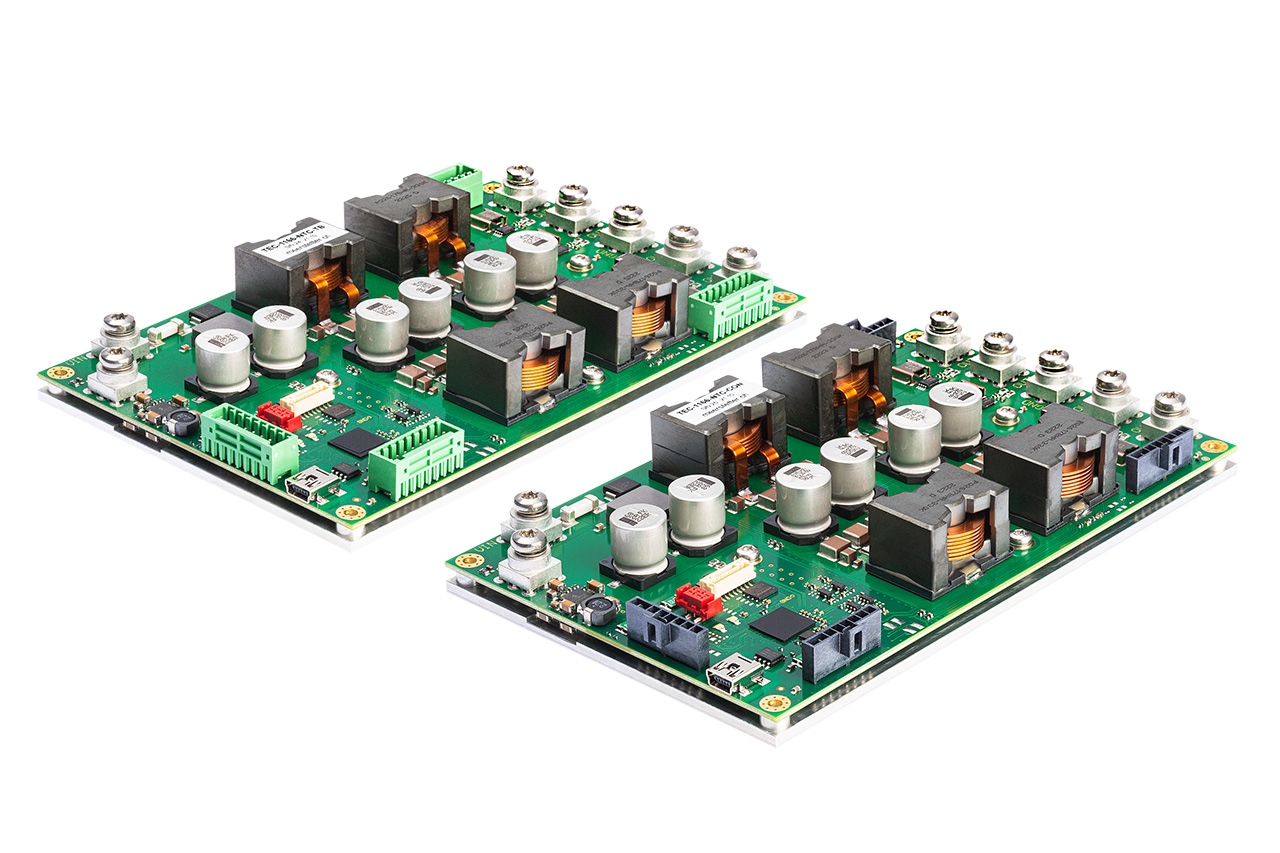

TEC-1166 (2x?±5?A?/?±56?V)
典型冷卻功率：2 x 140 W
這TEC-1166是一款強大的雙通道TEC控制器用于精確控制珀?duì)柼?/a>。隨著最高63 V輸入電壓鋰離子電池供電的理想選擇。此外，我們還提供經驗證的meCom接口自由軟件，額外的GPIO，用于具有安全和測量功能的單獨擴展，以及我們的專業支持，用于平穩快速地集成到您的系統中。
技術數據
注意:初步數據！我們期望以下值，但可能會有偏差。
| 典型冷卻能力 | 2x140W |
| DC輸入 | 11.5 ~ 63V/ 10A |
| 雙極輸出 | 2x 56V/2x 5A |
| 溫度探頭輸入 | 2x Pt100、Pt1000、NTC、VIN、熱電偶(K型) |
| 在…之時精度/穩定性 | 0.01℃或更高 |
| 輔助。在…之時探針輸入 | 4x NTC |
| 通信接口 | RS485、USB、CANopen、RS232 TTL |
| 配置/診斷 | 通過通信接口和PC軟件(免費) |
| 操作模式 | 獨立的 遙控的 腳本控制的 |
| 駕駛員模式 | 當前驅動程序 電壓驅動器 全溫度控制 僅加熱/僅冷卻 |
| 尺寸(長x寬x高) | 160x 100x 24mm |
詳細描述
TEC-1166是專門的TEC控制器/電源，能夠精確驅動兩個像素層元件。
- 每個通道都具有用于冷卻/加熱的真雙極性DC電流源、六路溫度監控輸入(2路高分辨率、4路低分辨率)和帶自動調諧的智能PID控制。TEC-1166是完全數字控制的，它的硬件和固件提供了許多通信和安全選項。
- 隨附的免費PC軟件允許通過USB和RS485對TEC控制器進行配置、控制、監控和實時診斷。所有參數都保存在非易失性存儲器中。對于總線操作，可以禁用保存。
- 對于最簡單的應用，只需將電源、珀耳帖元件和至少一個溫度傳感器連接到TEC-1166。通電后，設備將根據預先配置的值運行。(在獨立模式下，不需要控制接口。)
- TEC-1166可以處理Pt100、Pt1000、NTC或電壓溫度探頭。對于最高精度和穩定性應用，建議使用Pt100 / 4線輸入配置。模擬測量電路經過工廠校準。
- 輔助溫度輸入允許連接位于珀?duì)柼崞系腘TC探頭。該附加數據用于補償珀?duì)柼募纳鸁醾鲗?dǎo)。此外，它還允許控制外部散熱器冷卻風扇。
- 加熱和冷卻功率通過基于功率平衡模型的專有熱管理程序進行優化(適用于帕爾貼元件和電阻加熱器)。
- 其他功能包括:平滑的溫度斜坡、熱穩定性指示和自動增益(NTC探頭)。這免費PC軟件允許數據記錄和配置導入/導出。
