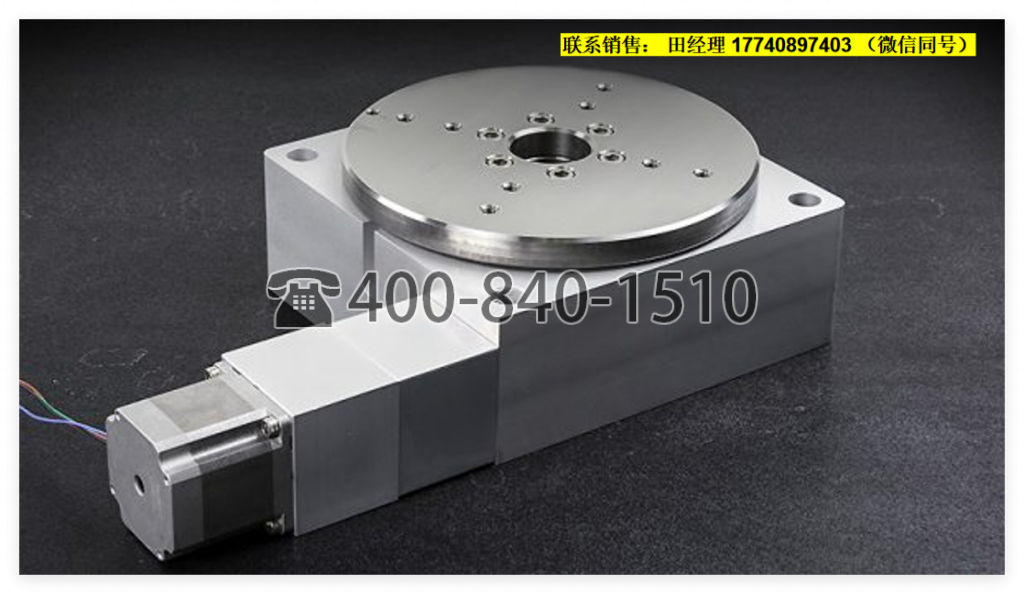

Rb-90系列旋轉臺提供高速旋轉和大90毫米孔徑.
該設計利用了單臺預壓交叉滾子軸承進行工作臺運動的優點。這種設計方法消除了雙軸承結構的使用，從而改善了軸向跳動和擺動。Rb-90采用正時帶將電機耦合到主軸上，消除了間隙.
RB旋轉臺可與兩相步進電機或MDrive步進電機集成控制器。
電機可以安裝在旋轉臺的頂部或底部，以便為大直徑有效載荷提供間隙。
微信截圖_1625379862721-300x170.png)
微信截圖_16253797286642-300x170.png)
?
分辨力 | 0.0036° |
準確度 | 0.1度 |
馬克斯。速度 | 200 RPM(步進電機)x 400 RPM(伺服電機) |
重復性 | 0.01度 |
最大承載能力 | 9.1公斤(20磅) |
旅行范圍 | 360°連續 |
編碼器 | 安裝在電機后部的光學旋轉編碼器，1000行(4000 CPR)和索引(可選) |
限位開關 | 無 |
起源 | 感應家庭開關 編碼器上的光學索引標記(帶有編碼器選項) |
齒輪比 | 4:1 |
階段重量 | 2.4公斤(5.3磅) |
材料 | 鋁合金結構 |
完成 | 黑色陽極氧化 |
RB-90 Rotary Stage
