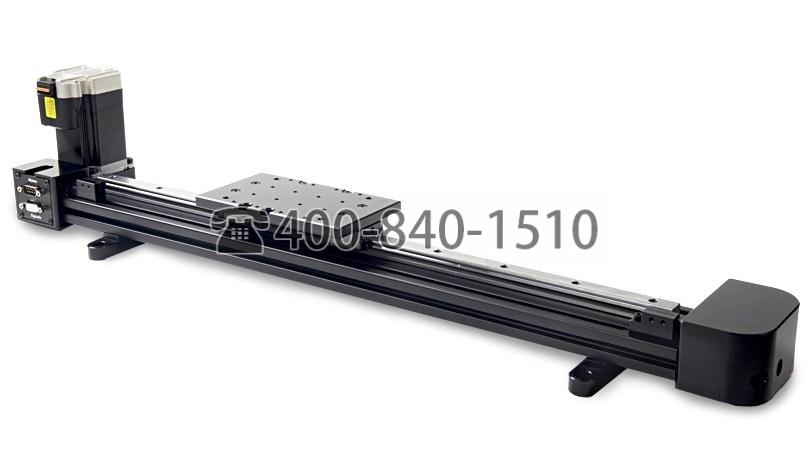

美國Newmark DB系列–皮帶驅動長行程線性滑軌
DB系列皮帶驅動線性滑軌的行程范圍為400mm至1500mm。DB系列標配高扭矩NEMA 23步進電機或可選的MDrive智能步進電機。旋轉編碼器也提供兩種電機選件。可選的5：1變速箱可用于需要較高軸向力和較低速度的應用。行程限位開關是DB系列線性位移臺的標準配置。
該驅動系統利用一條16毫米寬的鋼制同步皮帶移動托架?；芤揽柯菟ü潭ㄔ趫怨痰匿X質擠壓底盤上的15mm線性導向軸承支撐。
所有DB系列線性滑軌均由6061鋁合金加工而成，并進行了黑色陽極氧化處理。
技術指標
行程范圍 | 400毫米，600毫米，800毫米，1000毫米，1500毫米 |
解析度 | 4 μm @ 125微步長|?0.8 μm，5：1變速箱 |
編碼器 | 光學旋轉編碼器，用于讀取電機，帶索引的4000 CPR |
電機每轉的線性行程 | 100.53096毫米/轉 |
單向重復性 | 10微米 |
雙向重復性 | 75微米 |
準確性 | ±100微米 |
最高?速度 | 1000毫米/秒|?5：1變速箱時300毫米/秒 |
最大有效載荷 | 22.6公斤（50磅） |
舞臺重量 | DB-400：5公斤（11磅）|?DB-600：5.9千克（13磅）|?DB-800：6.8公斤（15磅）|?DB-1000：7.5千克（16.5磅）|?DB-1500：9.5千克（21磅） |
限位開關 | 行程兩端的感應開關 |
材料和表面處理 | 鋁合金，黑色陽極氧化 |
工作溫度 | 0°C至50°C |
外型尺寸
? ? ? ? ? ? ?DB系列帶步進電機
