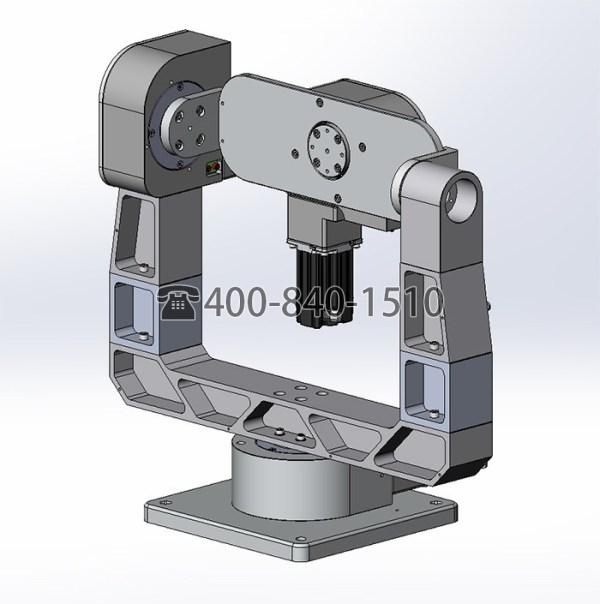

我們的大型三軸云臺安裝座配有高性能旋轉平臺，并具有出色的剛度和負載能力，使其適用于多種應用。
GM-12R使用高扭矩NEMA 23步進電機或伺服電機，并連接到精密的預加載蝸輪，可提供高分辨率定位。限位開關和家庭開關是標準裝備。GM-12R的背面帶有用于干凈可靠連接的連接器。
在GM-12R是在可用的一個?低溫（-40℃）的變化。
滑環版本可用于需要在方位角和仰角軸上旋轉360°的應用中。
技術指標
解析度 | 0.36弧秒（步進電機），4.5弧秒（伺服電機） |
準確性 | 72角秒 |
最高?速度 | 20°/秒（步進電機），100°/秒（伺服電機） |
重復性（單向） | 5弧秒（單向），40弧秒（雙向） |
最高?輸出扭矩 | 10.2牛米（90磅英寸） |
最大有效負載重量 | 23千克（??50磅）：有效負載和滾動臺的凈重心必須小于10 Nm。 |
行程范圍 | 方位角：±90° 仰角：±90° 橫滾：±90° 最小行程：±45°，最大行程：±135° 請向工廠咨詢其他行程范圍 |
編碼器 | 光學旋轉編碼器安裝在電機后部，帶索引的4000 CPR （步進電機可選） |
限位開關 | 光學行程兩端限位開關 |
起源 | 光學家用開關位于行駛中間。 |
齒輪比 | 72：1 |
舞臺重量 | 21.7公斤（48磅） |
材料 | 鋁合金結構 |
完 | 黑色陽極氧化 |
外型尺寸
GM-12R-1帶步進電機
帶有步進器+ 4000CPR編碼器的GM-12R-2
GM-12R-3無刷伺服
