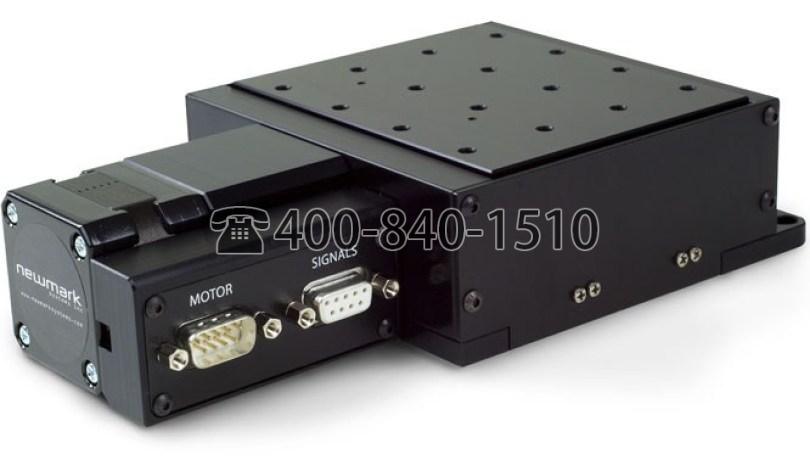

紐馬克的VS-15系列垂直提升??線性位移臺??可提供精確的垂直平移，以提升較小的有效載荷。
楔形設計將水平運動轉換為平臺的垂直高度。直線導軌軸承的使用可確保在整個行程范圍內提供堅固，穩定的平臺。
VS-15系列具有15mm的行程，并標配集成的限位開關和尺寸為17的步進電機。選件包括1000線旋轉編碼器和MDrive智能電機。
驅動系統采用不銹鋼ACME導螺桿和內部潤滑的塑料驅動螺母。驅動螺母提供零背隙操作，該功能可自動調節磨損，以確保平臺壽命內的零背隙。
提供了真空兼容和手動驅動的VS系列版本。
所有VS系列位移臺均由6061鋁合金加工而成，并進行了黑色陽極氧化處理。
技術指標
行程范圍 | 15毫米 |
解析度 | 0.03 μm（1.5875 mm間距絲杠，50000電機步數/轉） |
編碼器 | 光學旋轉編碼器，用于讀取電機，帶索引的4000 CPR |
準確性 | 10微米 |
單向重復性 | +/- 1微米 |
最小步長 | 0.5微米 |
最高?速度 | 5毫米/秒 |
最大負荷 | 7公斤（15.4磅） |
舞臺重量 | 1.1公斤（2.5磅） |
材料 | 鋁合金結構 |
完 | 黑色陽極氧化 |
外型尺寸
VS系列– 15毫米行程
轉接板VS-15至NLS4級
轉接板VS-15至NLE級
