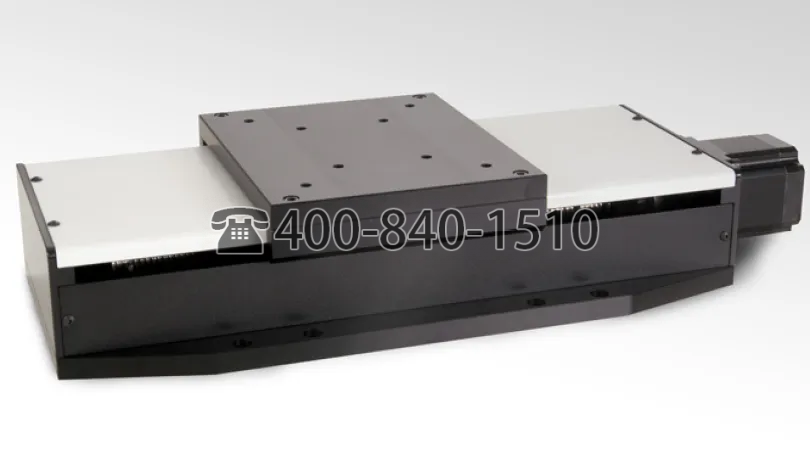

Newmark重型精密線性滑軌NLS8線性滑軌設計用于需要精確定位的研究和其他工業領域的各種應用，如半導體加工、光纖制造和生物技術自動化.
Newmark NLS8系列滑軌的設計通過FEA分析進行了優化，以獲得最大的穩定性和性能，并結合了最佳的材料和部件選擇。為了獲得更高的可靠性和耐用性，導軌和絲杠由堅固的機加工蓋保護，編碼器直接安裝在絲杠內部，而不是安裝在電機后部時受到?jīng)_擊和污染。
所有NLS8系列滑軌均由6061鋁合金加工而成，以提供輕而硬且穩定的線性滑軌。

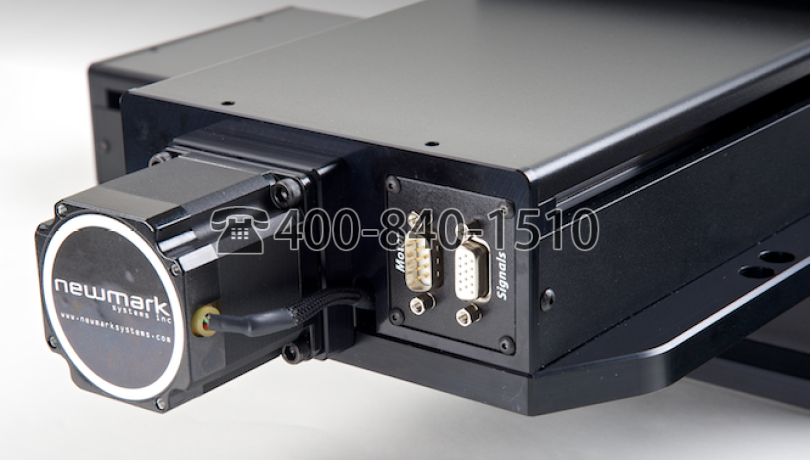

驅動系統采用帶內部潤滑塑料驅動螺母的不銹鋼梯形絲杠。驅動螺母提供零齒隙操作，可自動調整磨損，以確保在工作臺壽命期間零齒隙。使用線性導向軸承提供平穩的運動，具有較高的承載能力和剛度。由于托架在舞臺的整個行程上都受到支撐，因此可以實現良好的懸臂承載能力。為便于操作，提供了電機電源和限位/編碼器信號的單獨連接器。集成限位開關和高扭矩尺寸23步進電機作為標準件提供。
技術參數：
行程 | 200 mm, 300?mm, 400?mm, 500 mm |
分辨率 | 0.08 μm (Stepper Motor) 1 μm (Servo Motor) |
精度 | Leadscrew: 0.0006 mm/mm of travel) Linear Encoder: ±3 μm / 100 mm of travel |
單向重復性 | 1 μm |
雙向重復性 | 15 μm |
編碼器 | 選項1：安裝在電機后部的光學旋轉編碼器，帶索引的4000 CPR 選項2：折射率為0.1μm分辨率的光學線性編碼器 |
最大速度 | 25 mm/sec (Stepper Motor) 50 mm/sec (Servo Motor) |
最大負載 | 113 kg (250 lb.) |
限位開關類型 | 光開關，常閉 |
平臺重量 | NLS8-200: 10 kg (22 lb.) NLS8-300: 10.9 kg (24 lb.) NLS8-400: 12.2 kg (27 lb.) NLS8-500: 15 kg (33 lb.) |
材料 | 鋁合金結構 |
效果 | 氧化黑 |
操作溫度 | 0°C to 50°C |
