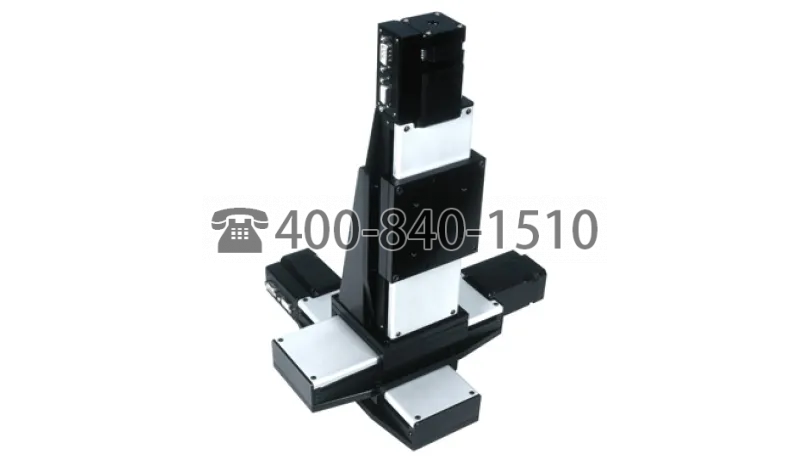

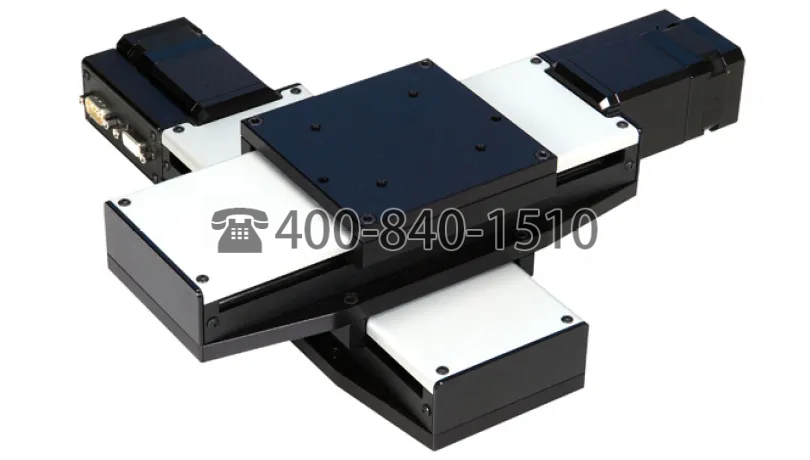

NLS4設計用于需要精確定位的研究和其他工業領域的各種應用，如半導體加工、光纖制造和生物技術自動化。
NLS4系列工作臺的設計通過FEA分析進行了優化，以獲得最大的穩定性和性能，并采用了最佳材料和部件選擇。

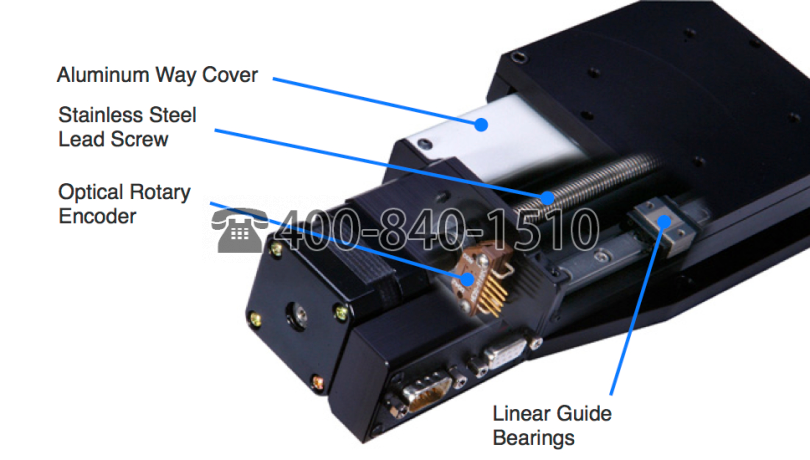

為了獲得更高的可靠性和耐用性，導軌和絲杠由堅固的機加工蓋保護，編碼器直接安裝在絲杠內部，而不是安裝在電機后部時受到?jīng)_擊和污染。
電動直線工作臺NLS4系列工作臺由6061鋁合金加工而成，提供了一個輕而硬且穩定的直線工作臺。
驅動系統采用帶內部潤滑塑料驅動螺母的不銹鋼梯形絲杠。驅動螺母提供零齒隙操作，可自動調整磨損，以確保在工作臺壽命期間零齒隙。
使用線性導向軸承提供平穩的運動，具有較高的承載能力和剛度。由于托架在舞臺的整個行程上都受到支撐，因此可以實現良好的懸臂承載能力。
為便于操作，提供了電機電源和限位/編碼器信號的單獨連接器。集成限位開關和高扭矩尺寸17步進電機作為標準件提供。
技術規格
| 行程 | 50mm (2″), 100mm (4″), 150mm (6″), 200mm (8″), 250mm (10″), 300mm (12″), 350mm (14″), 400mm (16″), 500mm (20″), 600mm (24″) | |
| 分辨率 | 1.5875 mm/rev lead | 0.03 μm @ 50,000 steps/rev motor resolution |
| 6.35 mm/rev lead | 0.13 μm @ 50,000 steps/rev motor resolution | |
| 最大行程速度 | 1.5875 mm/rev lead | 12 mm/second |
| 6.35 mm/rev lead | Stepper Motor: 50 mm/second Servo Motor: 100 mm/sec (2″ to?16″ travel), 50 mm/sec (20″ & 24″ Travel) | |
| 最大負載 | Horizontal | 50 lbs |
| Lifting Capacity | 15 lbs | |
| 雙向重復性 | 15 μm | |
精度 | 0.0006 mm/mm | |
| 平臺重量 | NLS4-2 = 3 lbs | NLS4-4 = 4.7 lbs | NLS4-6 = 5.3 lbs | |
| NLS4-8 = 5.7 lbs | NLS4-10 = 6.3 lbs | NLS4-12 = 6.9 lbs | ||
| 材質 | 鋁 | |
| 效果 | 氧化黑色 | |
步進電機可選：

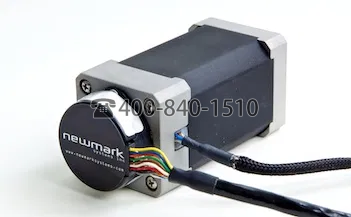

NEMA 17無刷直流伺服電機
帶分度標記的4000計數/轉光學旋轉編碼器
連續失速扭矩：0.25牛米（36盎司英寸）
峰值扭矩：0.70牛米（100磅英寸）
NSC-3311系列| NSC-G系列

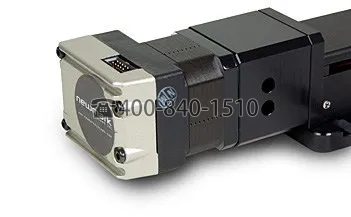

尺寸17 M驅動智能步進電機
MDrive電機是一款NEMA規格17的高扭矩1.8°步進電機，集成了先進的高分辨率微步進驅動器和全功能可編程運動控制器。對于MDrive電機，無需外部運動控制器。
集成微步驅動器、運動控制器和高扭矩電機
兩條+5至+24 VDC輸入/輸出線
一個10位模擬輸入可選：0至+10 VDC，0至+5 VDC
RS-422/485通信
輸入電壓：+24 VDC
