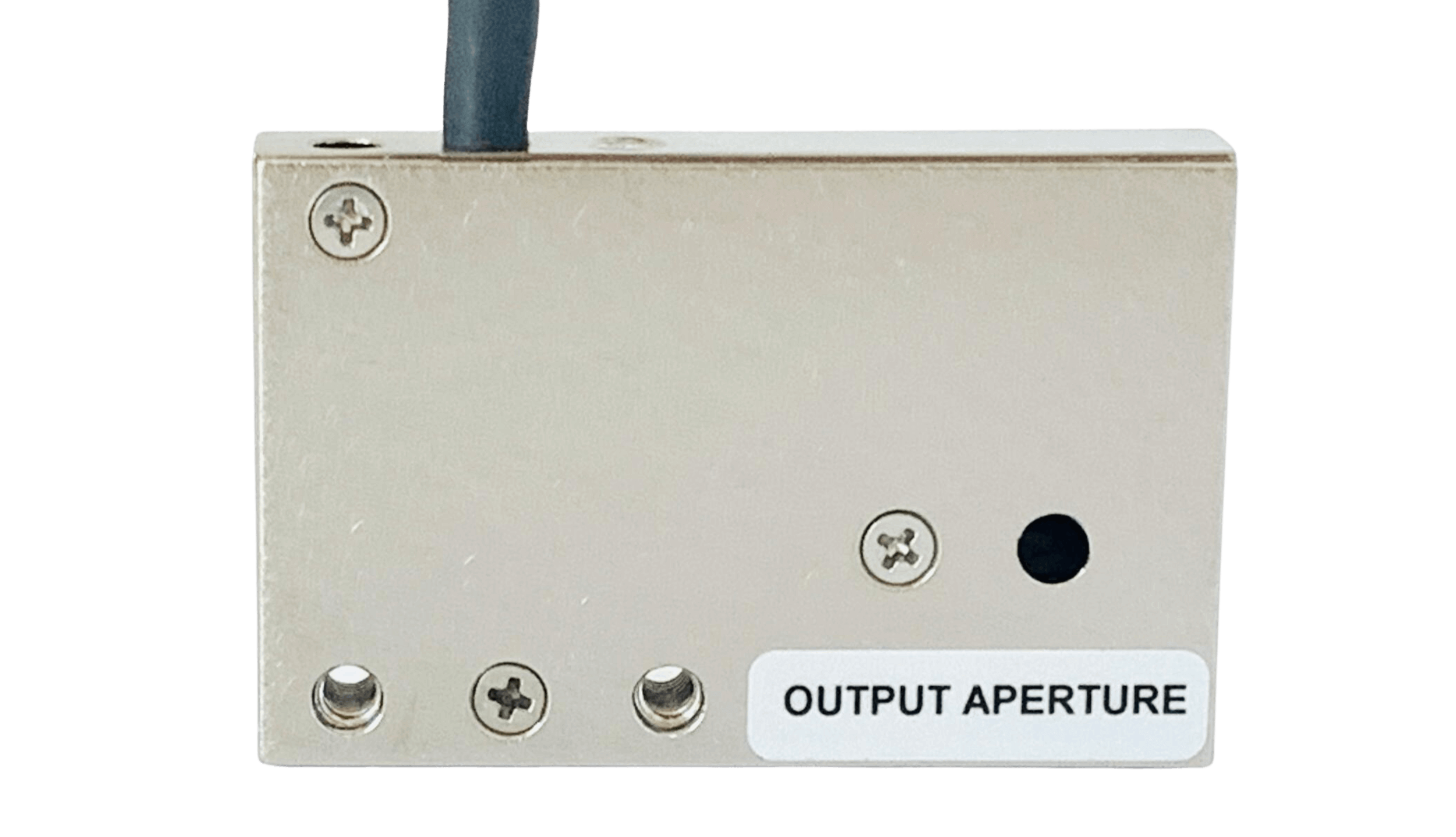

美國NM Laser寬帶兼容性光學快門LST200-F40光閘低功率成像光控制
光學快門控制光學系統中低功率成像光的高速傳輸。它選擇性地阻擋或允許光線通過，以實現精確的定時和曝光控制。這些快門提供連續的高速調制并增強低功耗安全性。它們的特點使其成為光譜學、顯微鏡、相機和成像系統的重要應用。在 NM Laser Products， Inc.，我們提供一系列高功率激光快門。我們設計的這些光闌可以處理從 10 瓦到 300 瓦的大量光功率水平。我們的專為滿足不同應用的確切要求而設計。
LST200-F40 系列
LST200-F40 提供寬帶兼容性和增強的功率處理能力。
? 光功率處理能力：6 W
? 孔徑：4 mm
? 開關速度：8 ms
? 特點：位置傳感器、寬帶光學
美國NM Laser寬帶兼容性光學快門LST200-F40光閘低功率成像光控制應用
光學快門
生物技術曝光
5 億次循環
高可靠性
光學規格
| 孔徑直徑 | 4 毫米 |
| 典型光束直徑 | 2 毫米 |
| 最大光功率處理能力 | 6 瓦 |
| 光學元件選項 | 鋁或金 |
| 典型傷害閾值 | 標準 – 30 mJ/cm2@ 10 ns 自定義 – 300 mJ/cm2@ 10 納秒 |
性能規格
| Open Delay Time | 2 毫秒 |
| 開放上升時間 | 3 毫秒 |
| 打開總時間 | 5 毫秒 |
| 關閉延遲時間 | 2 毫秒 |
| 關閉 Fall Time | 3 毫秒 |
| 關閉總時間 | 5 毫秒 |
| 最小 FWHM 曝光 | 15 毫秒 |
| 最大重復率 | 30 赫茲 |
散熱規格
| 熱功率耗散保持打開 | 4.5 瓦 |
| 熱功率耗散，循環 | 6 瓦 @ 25 赫茲 |
| 安裝表面 | 基準 A |
自定義選項
| 光學元件選項 | 鋁或金 |
| 線長 | 最大 2 英尺 |
| 連接器 | 任何 9 針連接器 |
| 鑒定 | 雕刻、標簽 |
電力驅動
| 電源 | 24 VDC，1 A 額定值 |
| 電氣驅動電路 | 升壓開路 = 24V @ 5ms 保持開路 = 10 V 延遲關閉 = 2 ms 制動器關閉 = 1 ms |
| 推薦控制器 | CX4000B |
| 繞組電阻 | 22 歐姆標稱 |
| 繞組電感 | 10 毫秒 |
| 位置傳感器 | 2 個光電晶體管，5 V TTL 邏輯 |
| 電纜/電線類型、編號、長度、 端接 | 26 AWG，9 線，18 英寸， 9 針 Molex 0050579409 |
Wire Pin # - 顏色
| 1 – 紅色 | 快門功率 （+） |
| 2 – 黑色 | 快門功率 （-） |
| 3 – 綠色 | 外殼接地 |
| 4 – 紫羅蘭色 | LED 陽極 （開路傳感器） |
| 5 – 棕色 | LED 陽極 （Close Sensor） |
| 6 – 黃色 | LED 公共接地 |
| 4 – 白色 | Collector (Open Sensor) |
| 5 – 橙色 | Collector (Close Sensor) |
| 6 – 灰色 | Emitter Common Ground |
美國NM Laser寬帶兼容性光學快門LST200-F40光閘低功率成像光控制屬性
| 尺寸 | 2.10 英寸x 0.4 英寸x 1.35 英寸 |
| 重量 | ~6 盎司 |
LST200-F40 型號是我們最小的光學快門，具有兩個位置傳感器和一個 4 mm 光圈。該型號設計用于快速過程快門和快速反應安全聯鎖。固有速度是通過高效的電力要求實現的。F40 可用于連續運行的應用，并已被證明可以運行超過五億次循環而不會出現故障。彎曲運動是使用我們的專利技術實現的，以實現最高的可靠性。實心銅封裝可有效管理熱流，將熱負荷快速傳遞到安裝表面。 我們的光學快門和激光快門經過優化，可與我們的 CX4000B 快門驅動器或圍繞 24 VDC 設計的用戶構建電路一起使用。用戶構建的電路可以是基于 24V 或 24V/PWM 驅動電路的典型電流驅動器，盡管控制器/用戶電路的選擇會影響快門的切換速度和彈跳控制。 有關尺寸，請參閱 Mechanical Drawing（機械工程圖）選項卡。
關于生產廠家
NM Laser Products， Inc. 公司自 1987 年以來，一直在引入激光快門技術的進步。該公司設計和制造世界上最安全、最可靠的機電激光快門和控制器，以滿足 OEM 和研究人員在全球不斷增長的廣泛和利基市場中的生產和集成挑戰。在 1980 年代的固態繁榮中，沒有用于高輻照度激光器的可靠商用快門產品。這促使 NM Laser Products 的員工從 1987 年開始開發新的激光快門技術，并于 1988 年推出了一小部分產品。
獲得專利的 Flexure 技術激光快門
彎曲技術和緊密耦合的磁性設計將運動部件減少到單個懸臂梁運動。該技術的多個版本是為特定類型的應用開發的。獲得美國和國際專利。早些年專注于用于研究應用的高速和高功率激光快門。
NM Laser 繼續發展并增加產品，以填補研究人員和 OEM 的利基市場。在 1990 年代，開發了大量帶有聯鎖控制器系統的安全聯鎖和處理百葉窗，以滿足對實驗室和儀器安全日益增長的需求。
高損傷閾值、高輻照度激光快門
激光快門用于激光滲透的每個市場。這使我們接觸到了許多行業領域的應用。這些領域包括半導體加工、生物技術、焊接/切割、激光雷達、化學工程、圖形藝術、林業和污染監測。NM Laser 不斷開發和完善激光快門和控制器產品線，定期推出新產品。創新旨在滿足當今更高的行業標準，重點是使客戶能夠以更低的成本和幾乎零維護構建更好、更安全的產品。
