NM Laser光閘大光圈激光快門LST800焦耳級脈沖/門控LSTXYW8 升級
特性
光功率處理能力：300 W
孔徑：16 mm
開關速度：50 ms
LIDT：15 J/cm^2 @ 10ns
光學：金屬或電介質
應用
焦耳級脈沖/門控
激光器 安全聯鎖
薄區
LSTXYW8 升級
光學規格
| 孔徑直徑 | 16 毫米 |
| 典型光束直徑 | 1 – 14 毫米 |
| 最大光功率處理能力 | 300 瓦 （+50 瓦需要水冷） |
| 光學元件選項 | 金、鋁或電介質 |
| Dielectric Optics 后綴 | 1064 nm （-1）、532 nm （-2）、 355 nm （-3）、266 nm （-4） |
| 金屬光學元件后綴 | CO2 （-C2）、IR （-IR）、STD （-AL） |
| Laser Induced Damage Threshold（激光誘導損傷閾值） | 15 焦耳/厘米2在 10 ns 時（介電光學器件） |
性能規格
| Open Delay Time | 10 毫秒 |
| 開放上升時間 | 40 毫秒 |
| 總打開時間 | 50 毫秒 |
| 關閉延遲時間 | 10 毫秒 |
| 關閉 Fall Time | 40 毫秒 |
| 關閉總時間 | 50 毫秒 |
| 最小 FWHM 曝光能力 | 100 毫秒 |
| 最大快門重復率 | 3 赫茲 |
散熱規格
| 熱功率耗散保持打開 | 6 瓦 |
| 熱功率耗散，重復循環 | 15 瓦 @ 3 赫茲 |
| 用于散熱的安裝表面 | 基準 A |
自定義選項
| 光學 | 金、鋁或電介質 |
| 線長、電纜類型 | 任何 6-C 電纜長度 |
| 連接器 | 任何 6 針連接器，MTA 標準 |
| 鑒定 | 雕刻、標簽 |
電氣規格
| 電源 | 24 VDC，3 安培額定值 |
| 最佳電氣驅動電路 | 升壓開路 = 24 V，持續 40 ms 保持開路 = 7 V 延遲 = 16 ms 制動 = 24 V，持續 10 ms |
| 推薦控制器 | CX4000B |
| Shutter Winding Resistance | 8 歐姆標稱 |
| 標稱繞組電感 | 25 毫秒 |
| 位置傳感器 | 微動開關 PN 311SM706-T |
| 電纜/電線類型、編號、 長度、端接 | 6-C 電纜，六線，22 克， 6 英尺，MTA-100 或懸空引線 |
Wire Pin # – 顏色
| 1 – 白色 | 功率繞組 （+） |
| 2 – 黑色 | 功率繞組 （-） |
| 3 – 4 – 紅色/橙色對 | 打開開關， 快門打開時讀取 Continuity |
| 5 – 6 – 藍/綠對 | 關閉開關， 當快門關閉時讀取連續性 |
屬性
| 尺寸 | 6 英寸x 1 英寸x 4 英寸。 |
| 重量 | ~1.5 磅 |
| 分類 | 安全/脈沖門控 |

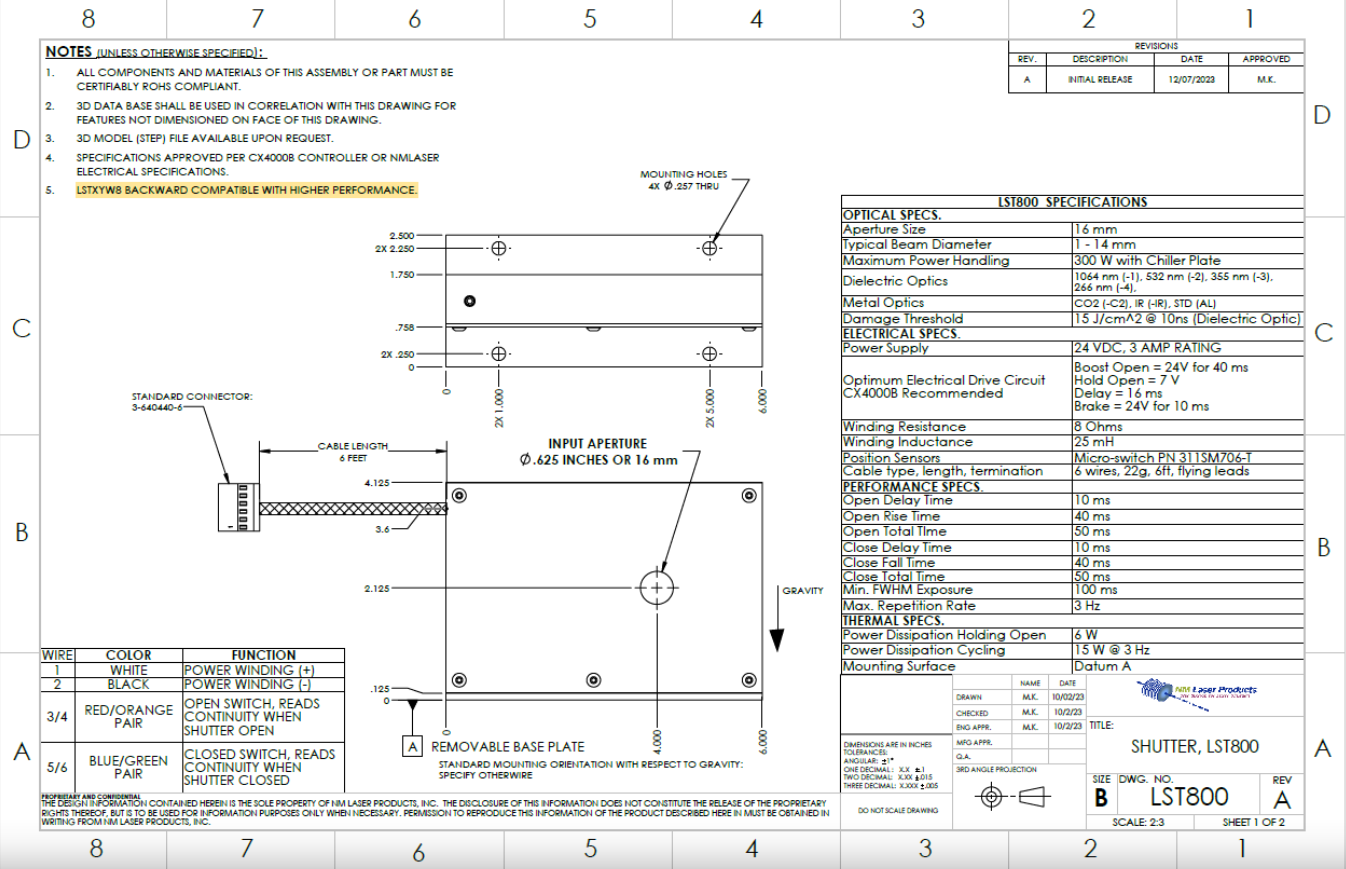

描述
LST800?型號主要用作 YAG 和類似固態激光器的安全聯鎖快門和脈沖門控，每脈沖具有高 Q 開關能量。它使用來自世界領先涂層供應商的介電光學器件，為低納秒激光脈沖提供 355 nm 處 5 J/cm2 至 1064 nm 處 15 J/cm2 的損傷閾值。重定向的能量通過 UV 級熔融石英擴散，然后在快門內吸收。50 毫秒的開關速度使其能夠從高達 10 Hz 的激光器脈沖序列中提取單個脈沖。閉合穩定時間取決于重力方向。為了實現最快的閉合速度，請使用磁阻尼?CX4000B?控制器 PCB 或圍繞 24 VDC 設計的用戶構建電路。 選項使用后綴代碼系統可用。許多選項在制造后無法安裝，因此請謹慎選擇。1 mm 基板上的標準 1.000 英寸圓形介電光學元件來自主要行業供應商。鏡子被粘合到我們的移動組件中。使用后綴 –1 表示 1064 nm，-2 表示 532 nm，-3 表示 355 nm，-4 表示 266 nm 諧波鏡，以獲得較低的損傷閾值（參見?LST800-1,2,3,4）。使用 -C2 表示 CO2（參見?LST800-C2），-800 表示鈦：藍寶石。還提供 20 mm 大孔徑（參見?LST800-20mm）。額外的反射鏡可用于特定的激光線。請聯系我們的應用工程師。 參考底板的平面，CX4000B控制器可以進行水平或垂直校準校準。水平是默認設置（如產品照片所示）。不使用阻尼閉合的電路將產生更長的閉合規格穩定時間，最大可達 100 毫秒。 此型號的特殊注意事項包括預防措施，在安裝了鏡子的情況下使用適當?shù)募す馄?，并為超過 50 瓦的負載添加冷卻板附件。梁管對輸入/輸出的基臺是典型的;由于厚度緊湊，此型號的漫反射反向散射比其他型號的要高一些。該型號的限制用途包括選擇與激光兼容的鏡子，以及遵守關鍵定時應用的重力安裝方向。 有關尺寸，請參閱 Mechanical 圖紙。
