NM Laser光閘CO2 激光快門LST800-C2 激光快門300W光處理能力
NM Laser光閘CO2 激光快門LST800-C2 激光快門300W光處理能力特性
光功率處理能力：300 W
孔徑：16 mm
開關速度：40 ms
LIDT：500 mJ/cm2
光學元件：金色
NM Laser光閘CO2 激光快門LST800-C2 激光快門300W光處理能力應用
焦耳級脈沖/門控
激光器 安全聯鎖
薄區
LSTXYW8 升級

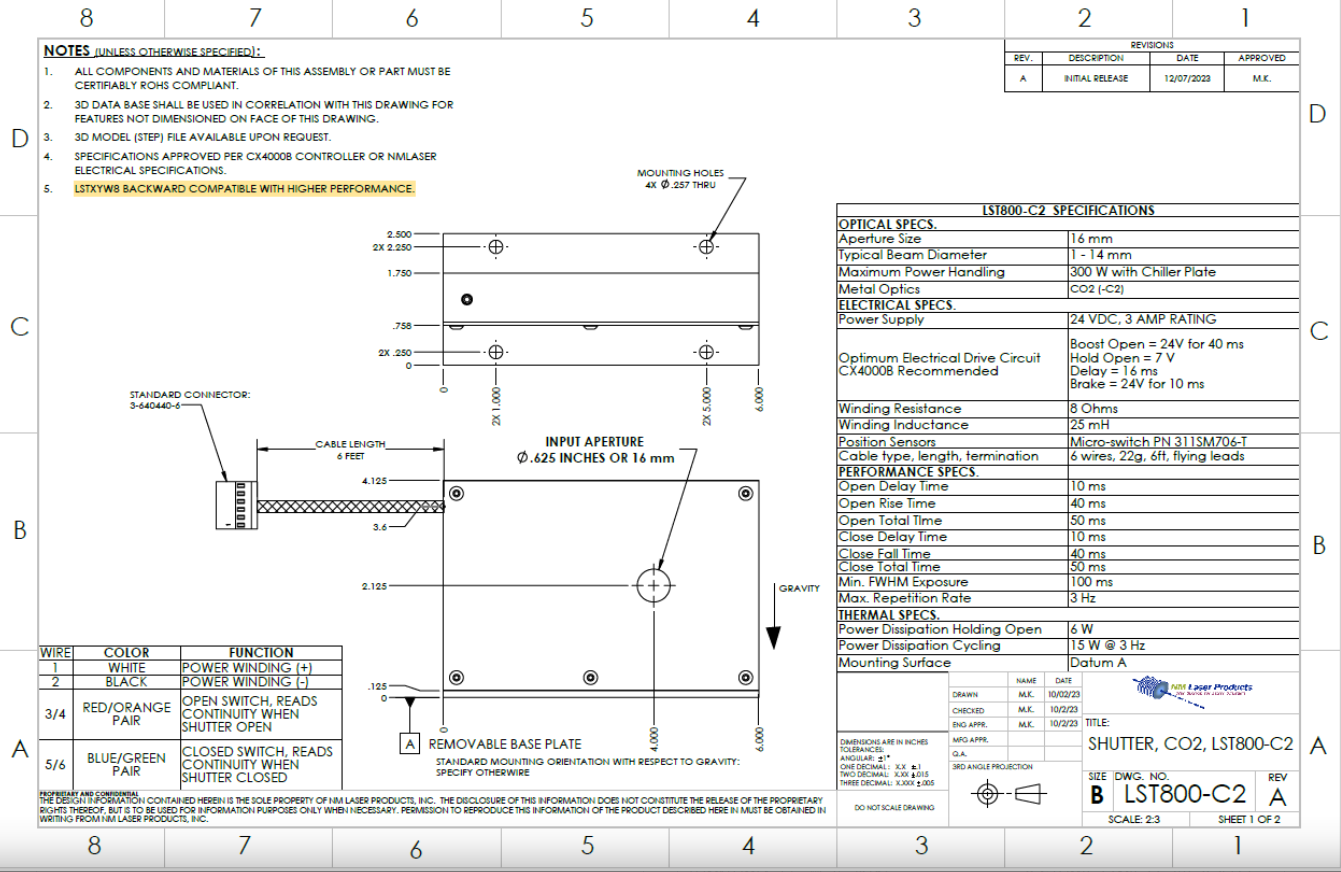

NM Laser光閘CO2 激光快門LST800-C2 激光快門300W光處理能力光學規格
| 孔徑直徑 | 16 毫米 |
| 典型光束直徑 | 1 – 14 毫米 |
| 最大光功率處理能力 | 300 瓦 （+50 瓦需要水冷） |
| 光學 | 金 |
| Optics 后綴 | 二氧化碳 （-C2） |
NM Laser光閘CO2 激光快門LST800-C2 激光快門300W光處理能力性能規格
| Open Delay Time | 10 毫秒 |
| 開放上升時間 | 40 毫秒 |
| 總打開時間 | 50 毫秒 |
| 關閉延遲時間 | 10 毫秒 |
| 關閉 Fall Time | 40 毫秒 |
| 關閉總時間 | 50 毫秒 |
| 最小 FWHM 曝光能力 | 100 毫秒 |
| 最大快門重復率 | 3 赫茲 |
散熱規格
| 熱功率耗散保持打開 | 6 瓦 |
| 熱功率耗散，循環 | 15 瓦 @ 3 赫茲 |
| 用于散熱的安裝表面 | 基準 A |
NM Laser光閘CO2 激光快門LST800-C2 激光快門300W光處理能力自定義選項
| 線長 | 任何長度 |
| 電線/電纜類型、線規 | 任何 6-C 電纜 |
| 連接器 | 任何 6 針連接器，MTA 標準 |
| 鑒定 | 雕刻、標簽 |
NM Laser光閘CO2 激光快門LST800-C2 激光快門300W光處理能力電氣規格
| 電源 | 24 VDC，3 安培額定值 |
| 最佳電氣驅動電路 | 升壓開路 = 24 V，持續 40 ms 保持開路 = 7 V 延遲 = 16 ms 制動 = 24 V，持續 10 ms |
| 推薦控制器 | CX4000B |
| 繞組電阻 | 8 歐姆標稱 |
| 繞組電感 | 25 毫秒 |
| 位置傳感器 | 微動開關 PN 311SM706-T |
| 電線/電纜類型、編號、長度、 端接 | 6-C 電纜，六線，22 克，6 英尺， MTA-100 或懸空引線 |
Wire Pin # – 顏色
| 1 – 白色 | 功率繞組 （+） |
| 2 – 黑色 | 功率繞組 （-） |
| 3 – 4 紅色/橙色對 | 打開開關， 快門打開時讀取 Continuity |
| 5 – 6 藍色 / 綠色對 | 關閉開關， 當快門關閉時讀取連續性 |
屬性
| 尺寸 | 6 英寸x 1 英寸x 4 英寸。 |
| 重量 | ~1.5 磅 |
| 分類 | 安全/脈沖門控 |
NM Laser光閘CO2 激光快門LST800-C2 激光快門300W光處理能力描述
NM Laser Products LST800 安全快門
光束屬性、對準和極化
每個快門都有一個光學等級，必須遵守該等級以避免光學和機械損壞。仔細考慮額定波長（用于介電鏡）或 波長（用于金屬鏡）、CW 最大功率、峰值能量密度（通量）、推薦的光束直徑、偏振矢量（如果適用）和光束對準。 光閘專為使用孔徑 50-80% 的典型光束而設計。如果要在較大的孔徑中使用小光束，和/或通量或 CW 功率很高， 我們的銷售/工程團隊可以推薦安全閾值，以防止在推薦范圍之外作時造成光學損壞。 使用后綴 –1 表示 1064 nm，-2 表示 532 nm，-3 表示 355 nm，-4 表示 266 nm，–12 表示 532 + 1064 nm 諧波鏡（損傷閾值下限）。使用 CO2 的 –C2 后綴 激光器。選擇 –IR 后綴以用于 CO2 和 IR，從大約 700 nm 開始。 光束需要對齊并進入“輸入孔徑”，以確保傾倒的能量反射到正確的位置。介電光學元件需要良好的對準 做法以提供最高的反射率和損傷閾值。入射梁應與輸入面正交，誤差約為 3 度。激光束應 切勿對準輸出孔徑！如果快門中的光學元件是偏振的，請確保激光束偏振與 輸入孔徑側的偏振矢量標簽。
安全安裝和熱管理
光閘必須剛性安裝，以保持光束在孔徑內對齊。正常運行期間光閘內部產生的熱量必須通過 正確的散熱器安裝。一般來說，快門支架必須由高導熱材料制成，必須有大橫截面的材料 光閘底座（或機身安裝型號的主體）一直到“無限”大散熱器，并且附近的支架或硬件不得是鐵磁性的。這 通常會導致使用鋁作為散熱器/支架。 如果溫度超過 50 °C，百葉窗性能會下降，并且大多數光閘在 80 °C 以上的溫度下將無法打開，這表明存在熱過載。超過 110 °C 任何時間都會造成不可逆轉的損壞。在您希望將系統與沖擊和振動隔離的情況下，請考慮使用冷水板，或者 在特殊情況下，可以進行空氣冷卻。這允許百葉窗在機械上“懸浮”，同時仍接受必要的冷卻?？諝饫鋮s通常不是 推薦，但可以通過仔細的設計考慮來實現。
電氣設計和注意事項
必須正確校準電源電路，以確?？扉T將按制造商的預期運行。如果升壓信號太短，快門將無法完全 打開。如果增壓時間過長，彎曲的快速加速和由此產生的速度可能會導致反沖而不是鎖定到打開狀態。當然，這是一個非常長的提升 無論后坐力如何，周期最終都會穩定下來，但后坐力可能足以讓光線通過光圈泄漏。理想的電路從升壓電平切換 （通常為 24-28 V）以保持水平（通常約為 10 V），當彎曲臂通過其行程距離的 75% 左右時。電壓不應有明顯的壓降 在 boost 和 hold 之間，除非正確說明。我們的控制器針對每個快門型號進行了精確校準，以確保最佳性能、峰值效率、 并最大限度地延長使用壽命。
