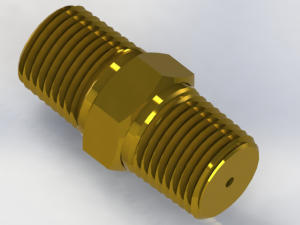

零件編號 B-4-BR，孔口組件，B 型

流向	金屬孔組件可用于任一方向的流動。Air Flow （空氣流量）和 Water Flow （水流量）數據適用于產品圖片中所示的流向。
材料	黃銅
標稱孔徑	4
C_V	0.00035
孔口幾何	圓
最大工作壓力	2000 磅/平方英寸
連接 A	1/8“ NPT 外螺紋
連接 B	1/8“ NPT 外螺紋
篩選	沒有

空氣流通說明

標準條件 70°F，14.7 psia
SCFH – 標準立方英尺/小時
SLPM – 標準升/分鐘
金屬孔氣流數據使用 B 型限流器獲得。
其他金屬限流器的流速為與 B 型基本相同。
金屬孔氣流數據取代了以前的出版物。

金屬孔口水流數據根據每個孔口的 Cv 計算得出。流量 = Cv √ΔP。ΔP = 以 psid 為單位的壓差。假設孔口兩側的區域完全被淹沒，沒有氣穴。
