ON-TRAK Photonics OT-4040 便攜式激光對準系統
The OT-4040.便攜式，二維對齊。
介紹一種簡單而強大的方法，可在旅途中執行準確的對中測量。OT-4040 準直激光系統能夠在可見激光參考線（一條長達 300 英尺的線）上的任何點實時即時測量 X-Y 偏差。在項目展開時動態監控項目。只需沿參考線將“透明”測量目標放入任何標準 NAS 工具球中，然后使用連接的中央處理器進行讀數。OT-4040 對準激光系統已得到飛機制造商、造船廠和汽車行業的廣泛驗證。它顯著簡化了各種具有挑戰性的對中應用中的效率并減少了工時。
硅位置傳感探測器

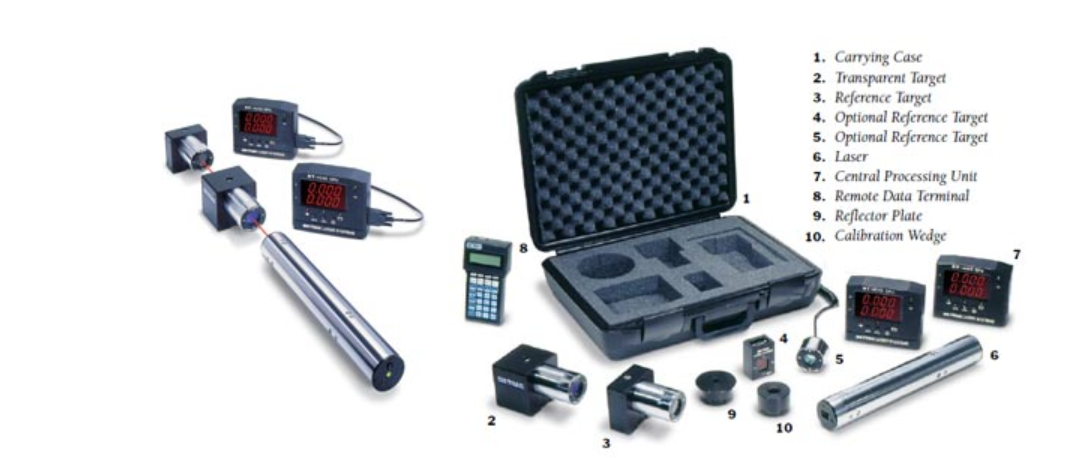

一個典型的系統由一個 OT-4040 型 LL 準直激光器、OT-4040 TTS4 透明目標、OT-4040 TS4 參考目標和兩個 OT-4040 中央處理器（每個目標一個 CPU）組成。此外，還提供了許多選項。
0.001 英尺處的 300 英寸分辨率。
優化精度并獲得更大的信心。OT-4040 在最遠 300 英尺的距離內提供保守指定的 0.001 英寸分辨率。第三代光纖耦合半導體激光管傳輸系統可確保長距離出色的光束相干性 – 即使在苛刻的戶外環境中也是如此。
任何人都可以操作它。
專注于您的工作，而不是您的對齊系統。OT-4040 的操作非常簡單。事實上，即使是初次操作的操作員也可以在不到 5 分鐘的時間內啟動并運行，幾乎不看一眼說明手冊。該系統就是這么簡單直觀。
- 成本效益高。在此特定應用中，其性能優于激光跟蹤系統，而價格只是其中的一小部分。
- 超精密。消除了與主觀手動方法相關的誤差幅度。
- 實時反饋。使用戶能夠進行現場對齊調整。
- 更快的測量。減少工時并提高項目效率。
- 最大化范圍。在最遠 300 英尺的距離內執行測量。
- 同步測量。可同時測量多個目標。
- 數據分析。位置數據可由計算機監控、存儲和分析。
工業實力。
極端的工業環境？沒關系。OT-4040 CPU 和 OT-4040 Target 可承受日常地板使用的嚴酷條件。
理想的激光跟蹤/光學望遠鏡替代品。
許多人認為激光跟蹤儀對于單獨的對準應用來說是“太多的解決方案”。相反，光學望遠鏡由于其緩慢和主觀的性能，通常被認為是“太小的解決方案”。OT-4040 提供了兩全其美的優勢：它非常準確，但操作簡單且具有成本效益。此外，OT-4040 系統經過優化，可通過 NAS 標準外殼即時更換光學望遠鏡系統。最重要的優勢是多點、動態、客觀的測量 – 這是激光跟蹤儀和光學望遠鏡都無法單獨提供的。
Line Laser 的優勢。
與競爭對手的對準技術相比，基于激光的對準具有顯著優勢。
激光對準一目了然
極端的工業環境？沒關系。OT-4040 CPU 和 OT-4040 Target 可承受日常地板使用的嚴酷條件。
激光對準的工作原理。
線性激光對準的原理很簡單。固定激光器瞄準最遠 300 英尺外的參考目標，形成一條“太空線”，作為堅如磐石的測量參考。 接下來，將一個或多個透明目標直接放置在光束路徑中。當激光穿過每個透明目標時，目標能夠確定 激光束相對于工具球的中心。最后，這些定位信息被實時輸出到 CPU 進行控制、顯示和分析。（可選的 遠程數據終端或計算機可用于數據收集或遠程操作。
空間中的兩個點定義一條線：定位激光，使光束以目標 #1 和 #3 為中心?，F(xiàn)在，將目標 #2 沿光束路徑移動到任意位置以讀取 X，Y 偏差。側視圖顯示垂直 （Y） 方向的偏差;頂視圖顯示水平 （X） 方向的偏差。
內部光纖耦合半導體激光管。
- 不折不扣的性能，最高可達 300 英尺。
- 光束居中;0.002 英寸。
- 10 Hz 脈沖 – 使目標完全不受環境光的影響。
權力。內部可充電鎳氫電池組可提供 24 小時連續使用。您還可以使用標準的交流壁式充電器（同時為電池充電）為激光器供電。
低電量指示燈。當電池組電量低且需要充電時亮起。
錐形 NAS 支架。鍍鉻不銹鋼 NAS 支架在激光器前部附近略微變細，確保立即集成到任何標準 NAS 工具球體支架中。
1 英寸直徑的傳感器區域。較大的有效區域使得將目標放置在參考光束路徑中變得容易。智能傳感器設計。當安裝在標準 NAS 工具球體中時，目標的內部 PSD 在球體內完全居中，以確保可重復性和對角度測量誤差的不敏感。正磁安裝。一體式磁鐵將目標牢固地鎖定在任何標準 NAS 工具球中。
練級泡泡。一體式 30 分鐘水平氣泡可實現方便、超精確的目標定位。
激光指示器。當激光照射到目標時，紅色 LED 會持續亮起。
OT-4040 CW 0.010 英寸校準楔（可選）。
直接在工廠車間實時驗證目標校準。CW 校準楔塊可方便地連接到所有 NAS 兼容目標的正面。
OT-4040 CTS4 參考目標（可選）。
CTS4 采用扁平傳感器頭，完全封裝在直徑為 2.2498 英寸、長 1.6 英寸的外殼中。CTS4 是有限空間應用的理想選擇，可提供與 TS4 相同的性能。
OT-4040 RP 反射板（可選）。
使用 RP 反射板促進初始靶標設置。此選項可以輕松確保目標面垂直于入射激光束。
OT-4040 RS4 參考目標（可選）。
RS4 提供與 TS4 相同的性能，采用矩形外殼，尺寸為 2 x 2.75 x 1.4 英寸（寬 x 高 x 深）。外殼背面的精密定位銷為目標的中心提供了一個位置。
專有的透明設計。專有的分束薄膜設計帶有內部補償楔塊，消除了與激光束穿過玻璃相關的光束偏差。
1 英寸直徑的傳感器區域。較大的有效區域使得將目標放置在參考光束路徑中變得容易。智能傳感器設計。當安裝在標準 NAS 工具球體中時，目標的內部 PSD 在球體內完全居中，以確?？芍貜?fù)性和對角度測量誤差的不敏感。
多目標功能。最多可使用 7 個 TTS4 透明靶標。與 OT-4040 CPU 一起使用時，它們提供同步、實時顯示和數據分析。
正磁安裝。一體式磁鐵將目標牢固地鎖定在任何標準 NAS 工具球中。
練級泡泡。一體式 30 分鐘水平氣泡提供方便、超精確的目標定位。
激光指示器。當激光穿過目標時，紅色 LED 持續亮起。
顯示。雙四位紅色 LED 顯示屏使其易于讀取 X 和 Y 位置 – 即使距離幾英尺。此外，七級顯示亮度有助于延長電池壽命。脈沖平均。平均任意數量的脈沖，范圍為 1 到 100。
零偏移調整。立即將零點設置在探測器上除機械/電氣零點以外的任何點。
權力。內部可充電鎳氫電池組可提供 10 至 12 小時的連續使用時間，具體取決于用戶選擇的 LED 亮度。您還可以使用標準 AC 壁式充電器（同時為電池充電）為系統供電。當電池電量不足時，黃色 LED 會持續閃爍。
睡眠模式。這種省電功能會在 CPU 處于非活動狀態 10 分鐘（即激光脈沖、按鍵輸入或串行端動）后自動關閉 CPU。將保存所有當前設置。
激光指示器當激光撞擊探測器時，紅色 LED 會持續亮起。
串行通信。RS-232 串行通信端口使遠程操作變得容易。連接您的計算機或可選的 OT-4040 RDT 遠程數據終端以收集數據、尋址目標或執行校準任務。
OT-4040 系統規格
OT-4040 LL Ultralign 激光器
功率輸出IIA 類（<1 mW 可見紅光）
波長?635 nm
光束直徑?8 至 12 mm
光束輪廓圓高斯，TEM?00
調制頻率?10 Hz
操作距離?0 至 300 英尺 （100 m）
定心± 0.05 毫米（0.002 英寸）
控制開/關開關
鎳氫電池壽命?24 小時連續運行
電源要求?12V/1A 直流壁式充電器
重量?8 磅 （3.64 kg.）
總長度?14.5 英寸（368.3 毫米）
外殼NAS 標準 2.2498 英寸
?（57.15 毫米） 直徑
OT-4040 TTS4 透明靶材
位置感應區域?直徑 25 mm
分辨率?0.01 毫米 （0.001 英寸）
定心± 0.05 毫米（0.002 英寸）
?到 NAS 掛載
重量?2.75 磅 （1.25 千克）
大小NAS 支架：2.2498 英寸 x 3.0 英寸
?（57.15 x 76 毫米）
?外殼：3.5 英寸 x 3.5 英寸 x 3.1 英寸
?（89 x 89 x 78 毫米）
激光采集指示器紅色 LED 與激光脈沖同時閃爍
OT-4040 CPU 中央處理器
分辨率?0.001 英寸
權力可充電鎳氫電池
?DC 壁式充電器
電池壽命?10-12 小時，取決于
?亮度
顯示LED ± 4 位，可編程
通信RS-232 ASCII 格式
重量?32 盎司。
尺寸?6 x 5 x 1.75 英寸（高 x 寬 x 深）
OT-4040 TS4 參考靶材
位置感應區域?直徑 25 mm
分辨率?0.01 毫米 （0.001 英寸）
定心± 0.05 毫米（0.002 英寸）
?到 NAS 掛載
重量?2 磅 （0.9 kg.）
大小NAS 支架：2.2498 英寸 x 2.75 英寸
?（57.15 x 76 毫米）
?外殼：3.5 英寸 x 3.5 英寸 x 1.6 英寸
?（89 x 89 x 40 毫米）
激光采集指示器紅色 LED 與激光脈沖同時閃爍
激光輻射。不要用光學儀器直接盯著光束視圖。使用某些光學儀器（如雙筒望遠鏡或望遠鏡）查看激光輸出可能會對眼睛造成危害。
