氣密密封同軸射頻連接器
同軸，帶電磁干擾（EMI）屏蔽
可提供的版本包括 BNC、SMA、SHV、MHV、N 型和三軸（Triaxial），具備浮動或接地屏蔽，適用于壓力或真空環境。此外，幾乎任何類型的同軸或屏蔽電纜均可按任意組合或長度實現氣密封裝。多針同軸 PAVE-Mate 連接器也可提供，最多支持 29 個屏蔽觸點。

同軸射頻連接器版本支持最高 40 GHz 或 100 GHz 頻率應用，包含 SMA Ka 波段或 1.0mm 類型。除非為非恒定阻抗的連接器類型，典型阻抗控制為所選連接器標稱阻抗值的 ±10%。任何特殊電氣要求（如駐波比 VSWR、插入損耗、射頻泄漏、時域反射 TDR 測試或嚴格阻抗控制）應在訂購前先與 PAVE 銷售工程師溝通。

下載資料：Serno 336851-033，微型同軸電纜密封數據

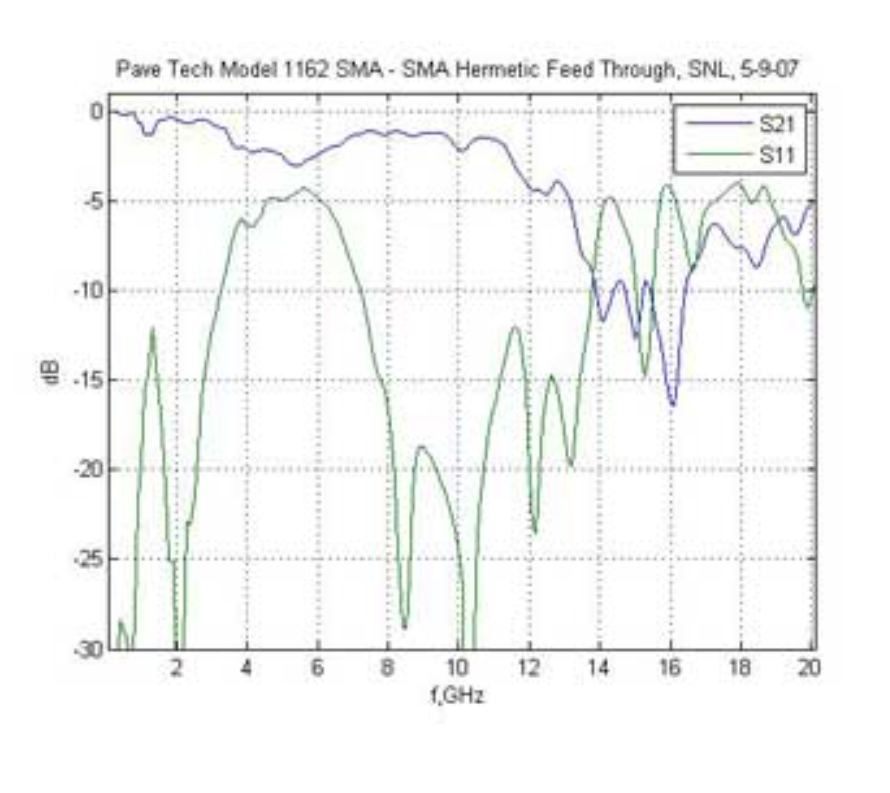

請參見下圖，為桑迪亞國家實驗室網絡分析儀測量的完整雙端口 S 參數數據所繪制的傳輸和反射系數曲線。

EMI屏蔽同軸連接器
SMA Ka波段 2.92mm 同軸連接器

同軸射頻密封 — 氣密同軸連接器規格

• 介電強度：＞17.4 kV/mm

• 介電常數：5.3 @ 1 MHz

• 體積電阻率：＠125°C，1×101? 歐姆·厘米

• 損耗因子：0.03 @ 1 MHz

• 硬度（肖氏D）：96

• 低真空排氣性能：TML（總質量損失）25%；CVCM（揮發性凝聚物損失）＜0.01%

• 高抗真菌性能：符合 MIL-STD–454J/4 標準

• 比重：＠25°C 2.3

• 抗壓強度：＞948 kg/cm2

• 壓縮模量：7.7×10? kg/cm2

• 抗拉強度：＞470 kg/cm2

• 吸水率（24小時）：0.03%

氣密環氧樹脂溫度等級（環氧為專有配方，不單獨銷售）

• PAVE Wire Seal? 150：-40°C 到 150°C

• PAVE Wire Seal? 200：-60°C 到 200°C

• PAVE Wire Seal? 200FR：符合 UL94V-O 阻燃標準

其他性能指標：

• 毒性等級 K（NASA MAPTIS）

• 氣味等級 A

• 熱真空穩定性等級 A

• 可燃性等級 X

• FM Class 3600，EExd II 90°C TI

PAVE-Seal? 環氧樹脂對大多數油類、溶劑、燃料、氟利昂、氣體等均具有極強的耐受性?？蛻艨缮暾?qǐng)環氧樣品以評估特定化學兼容性。

可指定任何類型或尺寸的導線或電纜，包括同軸電纜、熱電偶線對、高壓線、光纖電纜、扁平電纜等，長度可定制。

導體或絕緣體無任何可檢測泄漏
