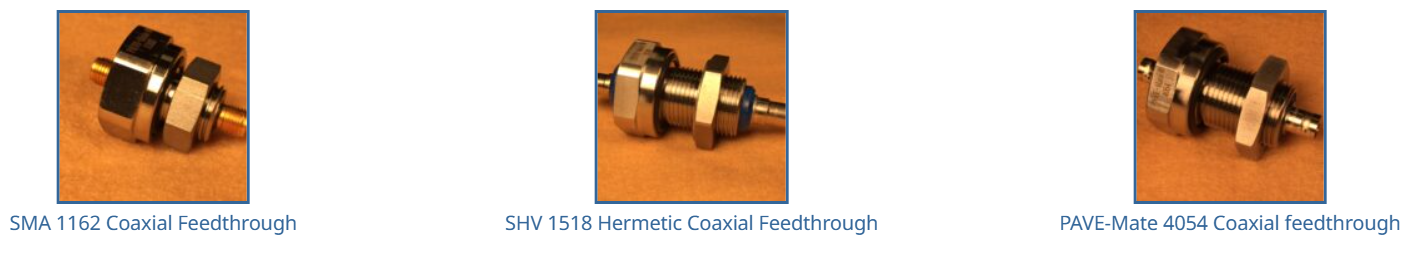

PAVE密封型同軸射頻連接器
同軸設計，帶EMI屏蔽

可選型號：BNC、SMA、SHV、MHV、N型及三同軸連接器（支持浮動或接地屏蔽），適用于壓力或真空環境。此外，幾乎所有類型及長度的同軸/屏蔽電纜均可定制密封封裝。另提供多針同軸PAVE-Mate連接器，最多支持29個屏蔽觸點。

高頻性能：

• 頻率覆蓋范圍：最高40 GHz或100 GHz（含SMA Ka波段及1.0mm型）

• 阻抗容差：標準型號為標稱阻抗值的±10%（非常規阻抗型號除外）

• 特殊電氣要求（如VSWR、插入損耗、射頻泄漏、TDR測試或嚴格阻抗控制）需在訂購前與PAVE銷售工程師確認

同軸射頻密封連接器技術規格

電氣性能

• 介電強度：>17.4 kV/mm

• 介電常數：5.3@1 MHz

• 體積電阻率（125℃）：1×101? Ω·cm

• 損耗因數：0.03@1 MHz

機械性能

• 肖氏D硬度：96

• 抗壓強度：>948 kg/cm2

• 壓縮模量：7.7×10? kg/cm2

• 抗拉強度：>470 kg/cm2

環境特性

• 低真空放氣指標：

  • 總質量損失(TML)：≤25%

  • 收集揮發性冷凝物(CVCM)：≤0.01%

• 高防霉等級：符合MIL-STD-454J/4標準

• 吸水率（24小時）：0.03%

物理特性

• 比重（25℃）：2.3
