PAVE氣密密封件產品說明

雙向密封設計（真空/壓力通用）

大多數PAVE氣密密封件采用雙向密封設計，可同時適用于真空或壓力環境。

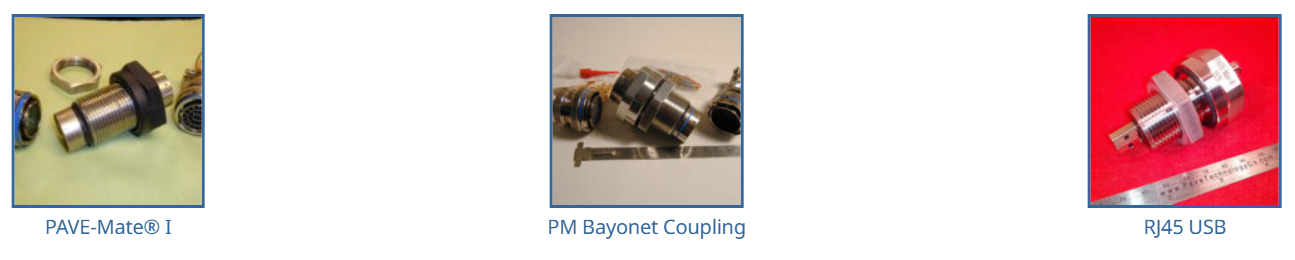

PAVE-Mate I系列穿艙多觸點連接器

產品特性

• 結構類型：穿艙式多觸點連接器，支持雙側插拔（六角側為公針，螺紋側為母座）。

• 外殼材質：高性能軍用/工業級鋁、塑料或不銹鋼。

• 適用場景：

  • 高真空環境

  • 低壓或高壓應用（具體壓力范圍需根據型號確認）

• 可選版本：信號、電源、同軸、熱電偶及光纖型。

配套插頭與觸點選項

1. 標準供貨

   • 提供雙側配套插頭。

   • 默認配壓接式松散觸點（需另購壓接/插拔工具）。

2. 焊接觸點選項

   • 若PAVE型號中含?3102?或?3112?代碼，可提供固定焊接式觸點的插頭。

   • 松散壓接觸點也可手工焊接（需確保工藝整潔）。

3. 無硅橡膠（Silicone-Free）版本

   • 型號含?3112?的連接器，可定制無硅橡膠材料的插頭（適用于一側或雙側穿艙）。

     • 典型應用：高真空/鎖緊螺母側，或?qū)O低放氣要求嚴格的場景。

     • 注意：無硅橡膠版本插頭無針腳排列字母標識，訂購時需聯系PAVE銷售工程師確認型號。

泄漏測試標準

• 氦氣泄漏率：依設計不同，滿足?<10?? cc/sec?至?10?? cc/sec（等效空氣）。

• 常規測試：采用經濟高效的80 psi（5 bar）流體氣泡法。

• 高壓測試：可提供10,000 psi（600 bar）的特殊測試服務。

PAVE密封式雙面貫穿連接器技術規格

介電強度：>17.4 千伏/毫米
介電常數：5.3@1兆赫
體積電阻率：@125°C 1×101? 歐姆·厘米
損耗因數：0.03@1兆赫
肖氏D硬度：96
低真空放氣率：總質量損失(TML)≤25%；收集揮發物(CVCM)<0.01%
高防霉等級：符合MIL-STD-454J/4標準
比重：@25°C 2.3
抗壓強度：>948 千克/平方厘米
壓縮模量：7.7×10? 千克/平方厘米
抗拉強度：>470 千克/平方厘米
吸水率（24小時）：0.03%
