PD200是一種寬帶、低噪聲線性放大器，用于驅動壓電致動器和其他負載。輸出電壓范圍可以是單極、雙極或不對稱的，從50V到200V。在橋接配置中可以達到+/-200V。PD200可以驅動任何負載阻抗，包括無限電容性負載，如堆疊致動器、標準壓電致動器、二線彎曲機和需要偏置電壓的三線壓電彎曲機。
配置選項包括電壓范圍、極性和輸出電流。電壓范圍也可以由兩個用戶可訪問的電位計限制。PD200適用于廣泛的應用，包括電光、超聲波、振動控制、納米定位系統和壓電電機。
有四個輸出連接器，包括Lemo 00，Lemo 0B，BNC和螺絲端子，允許直接連接到幾乎任何商用壓電致動器。后面板連接器還提供溫度輸出、過載監視器和外部停機輸入。
| 電氣規格 | |||
| 輸出電壓范圍 | 100 Vp-p | 150 Vp-p | 200 Vp-p |
| 均方根電流 | 1.2 A | 0.91 A | 0.57 A |
| 脈沖電流 | 10.0 A | 10.0 A | 10.0 A |
| 功率帶寬 | 470 kHz | 310 kHz | 230 kHz |
| 增益 | 20 V/V | ||
| 斜率 | 150 V/us | ||
| 信號帶寬 | 680 kHz | ||
| 最大功率 | 60 W Dissipation | ||
| 負載 | Any | ||
| 噪音 | 714 uV RMS (10uF Load, 0.03 Hz to 1 MHz) | ||
| 保護 | 連續短路，過熱 | ||
| 電壓監測 | 1/20 V/V (BNC) | ||
| 電流監測 | 1 V/A (BNC) | ||
| 模擬輸入 | +/-10V (BNC, Zin = 27k) | ||
| 輸出連接器 | LEMO 0B, LEMO 00, Screw Terminals, BNC | ||
| 電源 | 90 Vac to 250 Vac | ||

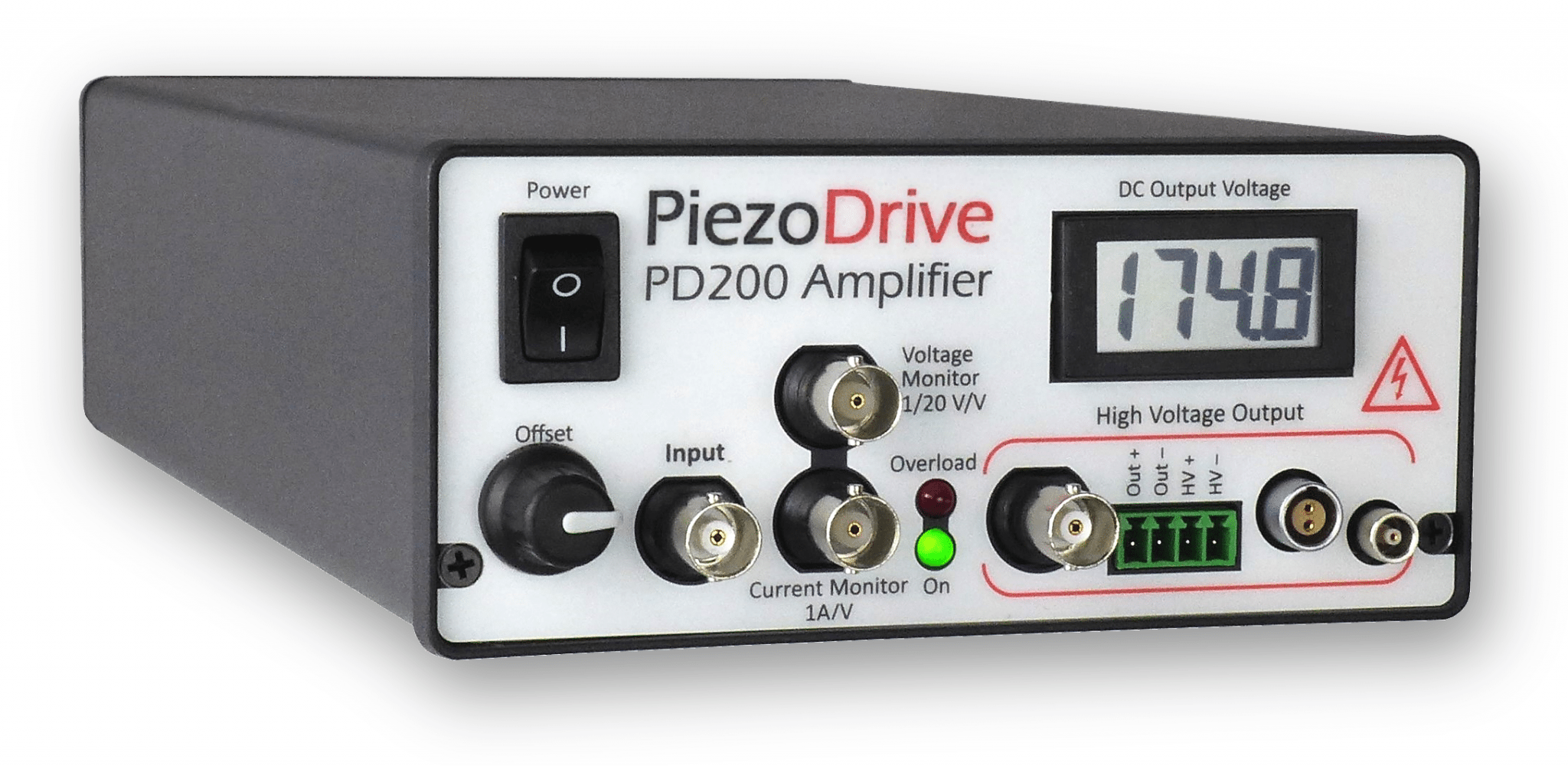

前面面板
| 控制 | 類型 | 功能 |
| 電源 | 電源On/Off | |
| 偏移 | 向輸入信號添加直流偏移 | |
| 輸入 | 輸入 | 輸入信號(+/-15V max) |
| 電壓監測 | 輸出 | 測量輸出電壓, scaled by 1/20 |
| 電流監測 | 輸出 | 測量輸出電流, 1 A/V |
| 過載 | 當放大器被禁用或處于過載狀態時為紅色 | |
| 電源 | 電源打開時為綠色 | |
| BNC 輸出 | 輸出 | 高壓輸出BNC連接器，適用于公BNC電纜插頭 |
| HV- | 輸出 | 接負高壓供電軌 |
| HV+ | 輸出 | 接正高壓供電軌 |
| Output- | 輸出 | 高壓輸出信號返回（用于測量電流） |
| Output+ | 輸出 | 高壓輸出信號 |
| LEMO 00 Output | 輸出 | 高壓輸出連接器，適合LEMO FFA.00.250電纜插頭 |
| LEMO 0B Output | 輸出 | 高壓輸出連接器，適合LEMO FGG.0B.302電纜插頭 |
| 直流輸出電壓 | 顯示平均輸出電壓的顯示器 |
背面面板
| 控制 | 類型 | 功能 |
| 接地 | 接地 | |
| 溫度 | 輸出 | 內部散熱器溫度, 0.1 V/degree (攝氏度) |
| 過載 | 輸出 | 當放大器被禁用或處于過載狀態時輸出+5V |
| 禁用 | 輸入 | 從+3V到+24V的電壓將禁用放大器 |
