Piezodrive 壓電掃描管為壁厚比較薄，徑向極化，外壁有四個電極，內壁一體或者分區電極的壓電陶瓷管，當向其中一個外電極施加電壓時。當外部施加一個電壓到某一個區域時，陶瓷管垂直方向收縮，使陶瓷管頂部產生比較大的傾斜，同時施加電壓會使陶瓷軸向或徑向膨脹和收縮。

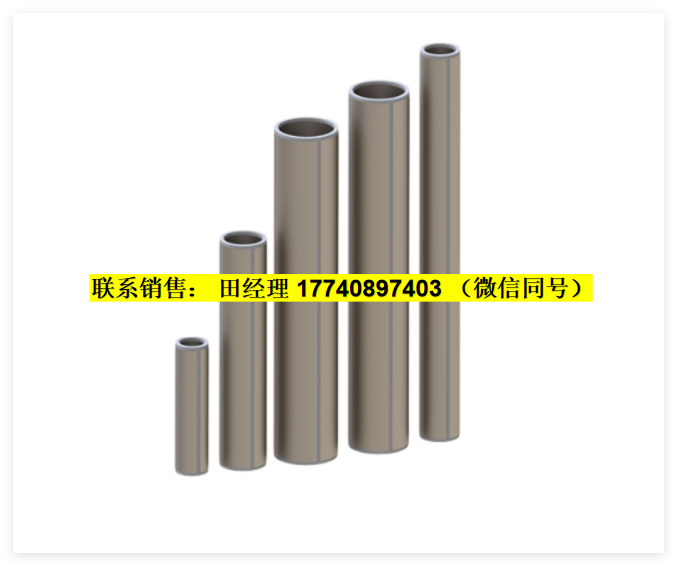

Piezodrive 壓電掃描管是由徑向極化的壓電材料制成的薄圓柱體，具有四個外部電極和一個連續的內部電極。當一個外部電極施加電壓時，管的自由端將朝向施加電壓彎曲。通過向所有外部電極施加相等電壓或向內部電極施加電壓來實現垂直伸展。
Piezodrive 壓電掃描管廣泛應用于掃描探針顯微鏡作為XYZ納米定位器，以及其他應用，如微操作和光束掃描。這些管可以單獨訂購，也可以選擇包括用于連接到TD250-INV放大器的布線和連接器，以及用于簡便組裝的安裝表面。根據要求提供定制尺寸和/或電極配置。
Piezodrive 壓電掃描管主要型號：
| Order Code | Length (1) | Diameter (2) | Thickness (3) | Electrode Clearance (4) | Max. Voltage (5) | Scan Range (6) | Extension Range (7) | Resonance Frequency (8) | Quadrant Capacitance (9) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| TB1005-N | 10.0 mm | 5.0 mm | 0.66 mm | 0.7 mm | ±?264 V | 3.8 um | 2.1 um | 25 kHz | 2 nF | ||
| TB1006-N | 10.0 mm | 6.0 mm | 0.65 mm | 0.7 mm | ±?260 V | 3.2 um | 2.1 um | 31 kHz | 3 nF | ||
| TB2006-N | 20.0 mm | 6.0 mm | 0.65 mm | 0.7 mm | ±?260 V | 13 um | 4.2 um | 7.7 kHz | 4 nF | ||
| TB3006-N | 30.0 mm | 6.0 mm | 0.65 mm | 0.7 mm | ±?260 V | 29 um | 6.3 um | 3.4 kHz | 6 nF | ||
| TB3507-N | 35.0 mm | 7.0 mm | 0.66 mm | 0.7?mm | ±?264 V | 39 um | 7.4 um | 3.0 kHz | 10 nF | ||
| TB4006-N | 40.0 mm | 6.0 mm | 0.65 mm | 0.7 mm | ±?260 V | 51 um | 7.4 um | 1.9 kHz | 6 nF | ||
| TB5006-N | 50.0 mm | 6.0 mm | 0.65 mm | 0.7 mm | ±?260 V | 80 um | 11 um | 1.2 kHz | 10 nF | ||
| TB5509-N | 55.0 mm | 9.0 mm | 0.6 mm | 0.7 mm | ±?250 V | 64 um | 12 um | 1.6 kHz | 17 nF | ||
| TB6006-N | 60.0 mm | 6.0 mm | 0.65 mm | 0.7?mm | ±?260 V | 114 um | 13 um | 850 Hz | 11 nF | ||
| TB10006-N | 100.0 mm | 6.0 mm | 0.65 mm | 0.7 mm | ±?260 V | 318 um | 21 um | 310 Hz | 19 nF |
