PX200是一種低噪聲電壓放大器，設計用于驅動電容和其他負載從直流到數百千赫。輸出電壓范圍可以是單極性、雙極性或不對稱的，峰值在50V和200V之間。兩個放大器可以橋式連接，以提供±200V或+400V。放大器將提供高達4安培的正弦輸出峰值，或高達8安培的脈沖應用峰值。
| 電氣規格 | |||
| 輸出電壓范圍 | 100 Vp-p | 150 Vp-p | 200 Vp-p |
| 均方根電流 | 3.1 A | 2.0 A | 1.5 A |
| 峰值電流 | 8.0 A | 8.0 A | 8.0 A |
| 功率帶寬 | 110 kHz | 93 kHz | 55 kHz |
| 增益 | 20 V/V | ||
| 斜率 | 35 V/us | ||
| 信號帶寬 | 390 kHz | ||
| 最大功率 | 140 W 功耗 | ||
| 負載 | 任意負載下都穩定 | ||
| 噪音 | 150 uV RMS (10 uF Load, 0.03 Hz to 1 MHz) | ||
| 保護 | 連續短路，過熱 | ||
| 電壓監測器 | 1/20 V/V (BNC) | ||
| 電流監測器 | 1 V/A (BNC) | ||
| 模擬輸入 | Signal input (BNC, Zin = 48.7k) | ||
| 輸出連接器 | LEMO 0B, LEMO 00, Screw Terminals, BNC | ||
| 工作電壓 | 90 Vac to 250 Vac | ||
| 產品規格 | |
| 環境 | 0 – 40 C (32 – 104 F), 非冷凝濕度 |
| 尺寸 | 212 x 304.8 x 88 mm (8.35 x 12 x 3.46 in) |
| 重量 | 2 kg (4.4 lb) |
輸出電壓范圍

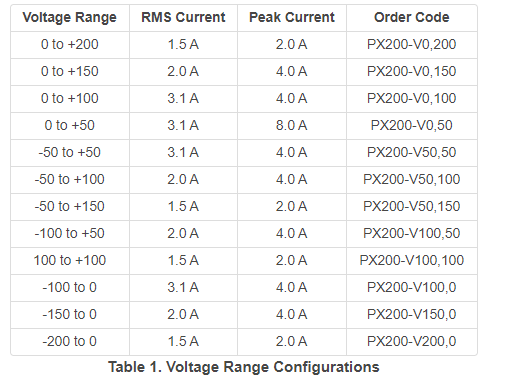

訂購時指定所需的輸出電壓范圍。默認輸出范圍為0V至+200V（PX200-V0200）?？捎秒妷悍秶拖嚓P(guān)電流限制如下所示。也可以通過前面板控制裝置對電壓范圍進行微調，請參見下面的“電壓配置表”。
