線性衰減器：電壓控制

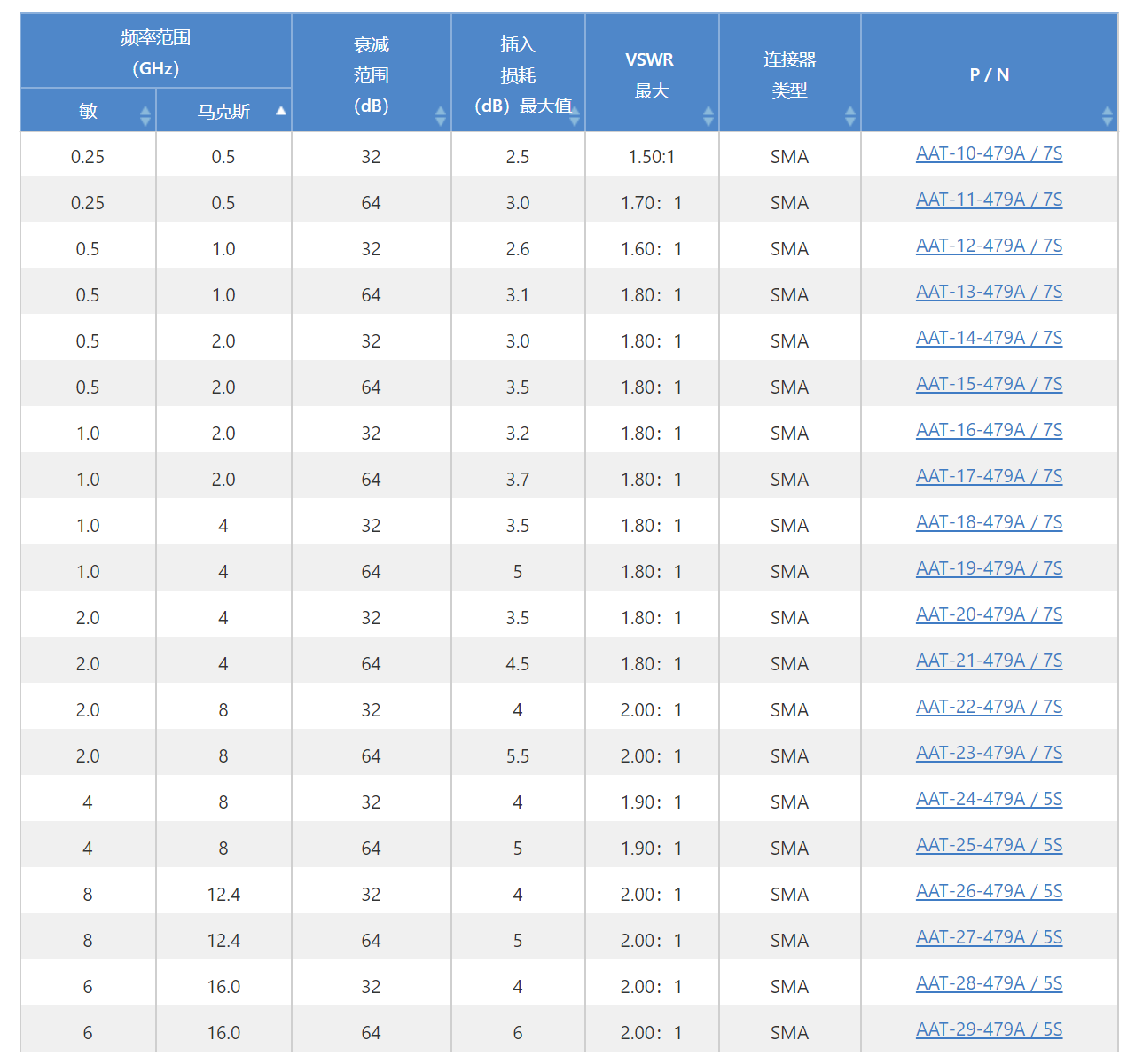

Pulsar的電壓控制PIN二極管線性衰減器的頻率范圍為0.25-16 GHz，衰減范圍為32和64 dB。每個型號都包括一個集成的線性化器和一個控制衰減級別的驅動器。這種設計導致衰減電平之間的瞬態自由切換，而不是通過直接數字控制衰減器打開或關閉衰減值時產生的雜散輸出。傳遞函數為8 dB / Volt。

概況：
傳遞函數：
8 dB / Volt典型值，適用于32 dB衰減范圍。
16 dB / Volt 64 dB衰減范圍的典型值。

典型開關速度：600 ns
工作功率：<= 0 dBm
功率處理：最大+27 dBm。
工作溫度：-25°C至+ 80°C
直流電源：
+12至+15伏特@ 100mA典型值。
-12至-15伏特@ 50mA典型值。

諧波失真受輸入功率和頻率的影響。
輸入功率小于0.0 dBm時，典型失真為50 dBc。
對于小于0.0 dBm的輸入功率，雙音互調產物通常為54 dBc。

這些衰減器是雙向的：SMA連接器可用作輸入。
