Sapphire Plus數字延遲脈沖發生器
Sapphire Plus是我們標準Sapphire的升級版，增強版提供了更好的性能和更高的規格。這款設備非常適合預算有限但尋求更高精度和更低抖動的用戶。

• 2 或 4 個獨立通道輸出
• 5 ns 分辨率
• < 50 ps RMS 抖動
• “虛擬”通道定時器
• 高達20 MHz的外部觸發速率
• 快速上升時間，<2 ns
• 可選1 ppm時鐘
• 通過藍牙的無線選項
• 全面客戶支持

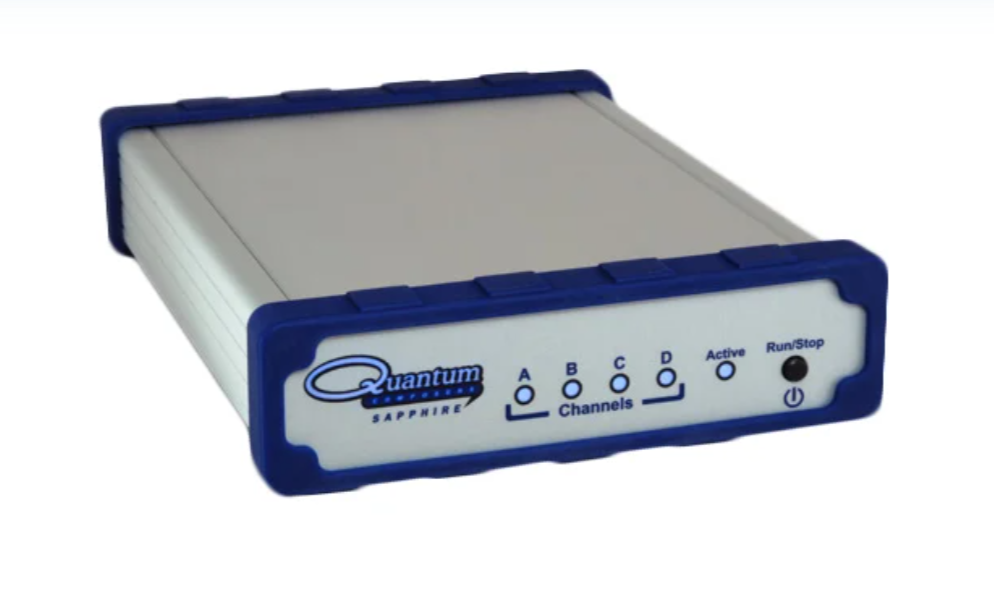

Sapphire Plus脈沖發生器
Sapphire Plus具有2個或4個獨立輸出，提供了標準9200所沒有的功能和規格。寬度、延遲和周期計數器的分辨率和準確度提高到5 ns，這允許對寬度、延遲和周期進行更精細的調整（5 ns）。
虛擬通道 – 2通道版本增加2個“虛擬”通道，4通道版本增加4個“虛擬”通道，這有效地將儀器可利用的通道定時器數量翻倍。新增的“周期計數器”可以測量外部觸發脈沖之間的時間，有助于提高準確性。Sapphire Plus還可選配1 ppm晶體振蕩器以提升性能。
憑借直觀、簡潔的圖形用戶界面（GUI）控制定時參數，并能快速調用最多6個系統配置，該儀器即刻準備就緒。通過標準USB接口和可選藍牙連接，用戶可以全面控制Sapphire。

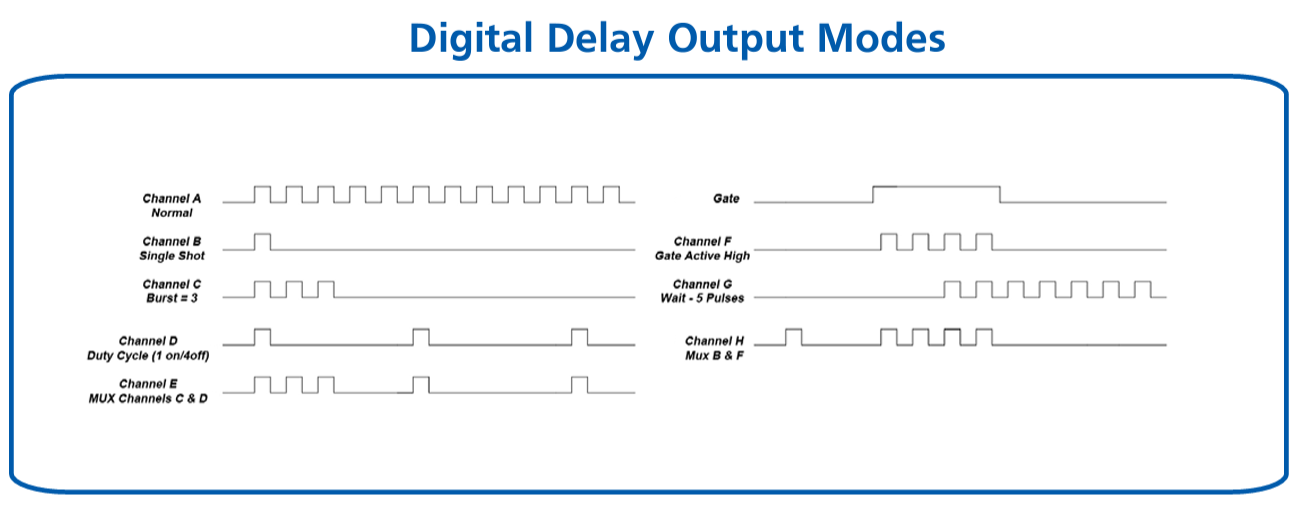

數字延遲波形：
