Quantum 9530系列數字延遲脈沖發生器, 9534型同步控制儀, 9538型同步信號發生器

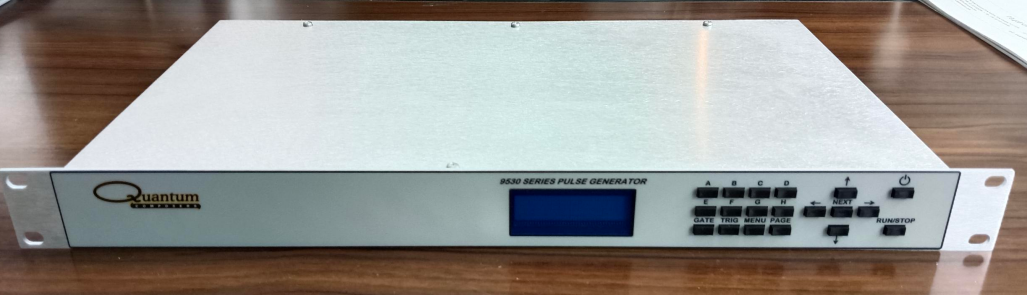

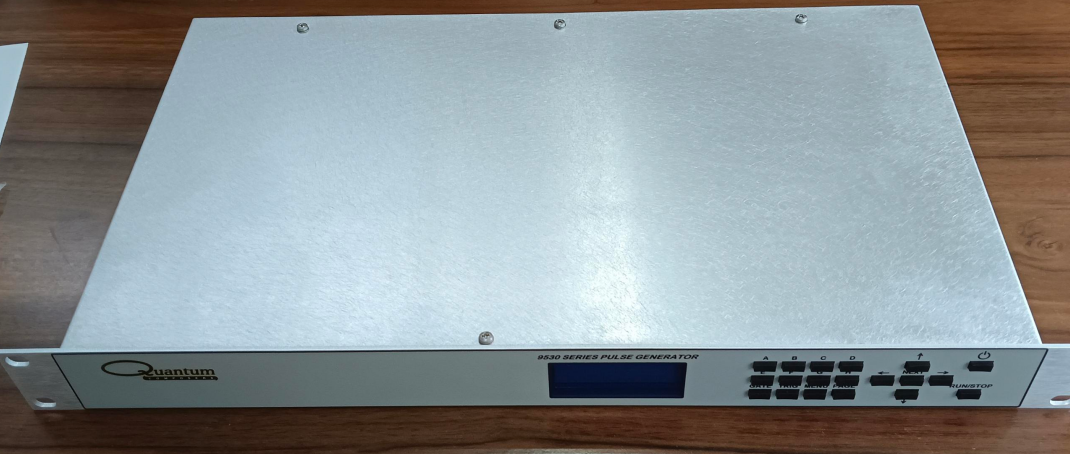

Quantum 9530系列數字延遲脈沖發生器

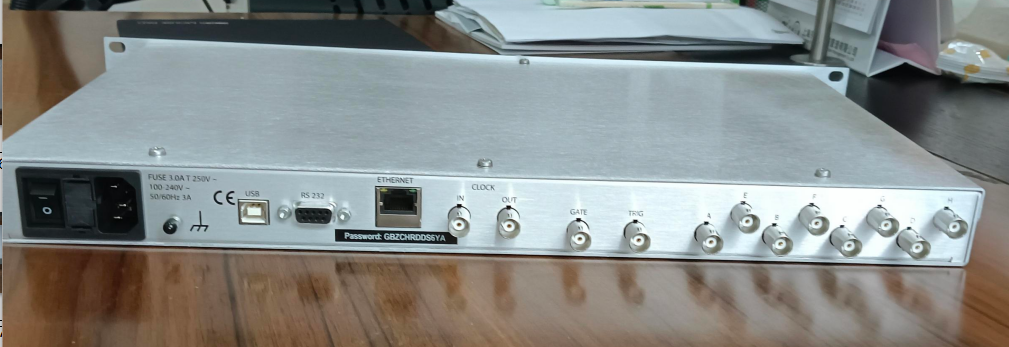

Quantum Composers 9530系列數字延遲脈沖發生器提供最新的激光計時和同步，提供獨特的1U19英寸機架式封裝，具有所有的背面板連接。非常適合集成進機架式計時和控制系統。

9530系列數字延遲脈沖發生器主要特點：
9530系列脈沖控制儀代表最新的計時和同步能力，具有獨特的1U19英寸規格。該系統在頻率上能夠直接對外部時基鎖相達到100MHz，在振幅上下降到20mV。這允許對激光光電二極管信號直接同步，相對于低抖動的激光計時，提供完整的系統計時。
9534型：4個獨立輸出、雙觸發/門輸入及外部時鐘基準輸入
9534型：8個獨立輸出、雙觸發/門輸入及外部時鐘基準輸入
9530系列數字延遲脈沖發生器也提供時鐘輸出，驅動50歐姆的負載并且能夠用來對其它脈沖發生器或設備提供一個主時基。
精密計時的9530系列數字延遲脈沖發生器的核心技術是提供250ps的延遲和脈沖寬度分辨率及50ps的內部抖動。以太網/USB接口、復雜的突發序列、分頻計數器、設定輪廓、時鐘分頻器、脈沖選擇和負延遲給予用戶在建立實驗或多個事件方面非常大的靈活性。免費贈送的NI認證的LabVIEW驅動程序可用。

9530系列數字延遲脈沖發生器主要參數：

通道：4或8個獨立通道輸出（9534型，9538型）
型號：9534， 9538
分辨率：250ps
精度：1ns+0.0001 x設定值
抖動：<50ps
內存：24個存儲插槽
通信端口：USB、以太網、RS232
