Quantum 9530系列數字延遲脈沖發生器，同步控制器，同步信號發生器

Quantum 9530系列數字延遲脈沖發生器，同步控制器,同步信號發生器:

Quantum 9530系列脈沖發生器提供精確的定時和同步，以有效觸發任何系列事件或必要的設備，具有四個或八個獨立輸出、帶門/觸發器或可選雙觸發器的雙輸入以及外部時鐘參考輸入。9530可以接受低幅度時鐘頻率，低至20毫伏，高達100兆赫。這提供了直接對激光光電二極管信號進行相位鎖定的能力，以極低的抖動（<50 ps）提供與激光器的系統定時同步。免費提供Labview驅動程序（NI認證）。

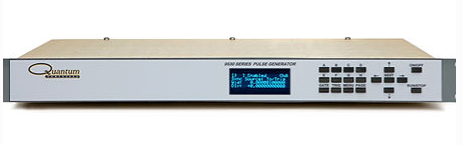

9530系列數字延遲脈沖發生器代表最新的計時和同步能力，具有獨特的1U19英寸規格。
9538型：8個獨立輸出、雙觸發/門輸入及外部時鐘基準輸入使這個脈沖發生器對激光系統計時應用是理想的。該系統在頻率上能夠直接對外部時基鎖相達到100MHz，在振幅上下降到20mV。這允許對激光光電二極管信號直接同步，相對于低抖動的激光計時，提供完整的系統計時。9530型 脈沖發生器也提供時鐘輸出，驅動50歐姆的負載并且能夠用來對其它脈沖發生器或設備提供一個主時基。
精密計時的9530系列數字延時脈沖信號發生器的核心技術是提供250ps的延遲和脈沖寬度分辨率及50ps的內部抖動。以太網/USB接口、復雜的突發序列、分頻計數器、設定輪廓、時鐘分頻器、脈沖選擇和負延遲給予用戶在建立實驗或多個事件方面非常大的靈活性。免費贈送的NI認證的LabVIEW驅動程序可用。

9530系列同步控制器主要參數：
通道：4或8個獨立通道輸出（9534型，9538型）
型號：9534， 9538
分辨率：250ps
精度：1ns+0.0001 x設定值
抖動：<50ps
內存：24個存儲插槽
通信端口：USB、以太網、RS232
