Quantum composer 9520脈沖發生器 9520系列脈沖延遲發生器 9522數字延遲脈沖發生器 9522數字延時脈沖發生器 高頻脈沖發生器

Quantum composer 9520脈沖發生器 9520系列脈沖延遲發生器 9522數字延遲脈沖發生器 9522數字延時脈沖發生器 高頻脈沖發生器

Quantum composer9520系列將脈沖發生和數字延遲的能力提高到新的水平。該系列產品節約成本，功能強大，這款設備為多種從易到難的應用提供了多脈沖和觸發器的發生和同步的多種方案。9520系列具有使用新的時鐘分頻器功能，為所有通道提供了不同速率的獨特功能。且提供了8個獨立的數字控制通道，每個通道自行控制寬度，延遲，速率和振幅。

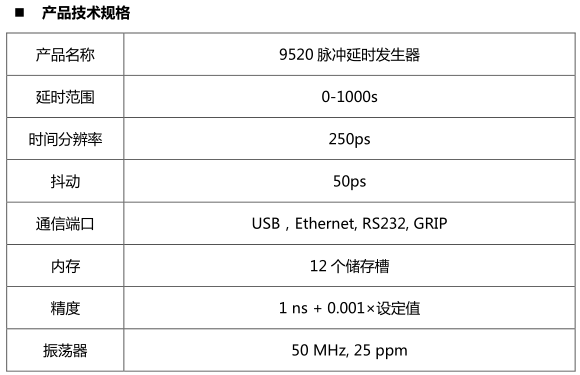

Quantum composer 9520脈沖發生器主要參數：

● 通道: 2, 4 或8 獨立輸出
● 分辨率: 250ps
● 精確性: 1.5 ns + .0001 x setpoint
● Jitter: <50 ps
● 內存: 12 Storage Slots
● 接口: USB, Ethernet, RS232, GPIB

Quantum composer 9520脈沖發生器主要特征：

內置Labview驅動

通道高級編程模式

可根據內部存儲的模型輸出多種不同方式的信號

雙輸入端口（gate/trigger;trigger/trigger）

時鐘輸入/輸出：允許一個10MHz-100MHz的輸入時鐘信號。

每個通道都可以進行正負延遲和脈寬控制操作

每個通道都有背景信號指示燈，顯示脈沖狀態
