衍射光柵
衍射光柵是一種光學元件，可將入射能量衍射成其組成波長。光柵的刻線密度、深度和輪廓決定了其光譜范圍、效率、分辨率和整體性能。
衍射光柵通常分為兩類：刻劃光柵和全息光柵?？虅澒鈻磐ㄟ^刻劃機在光柵基底（通常為鍍有反射層的玻璃）上用金剛石刀具刻制溝槽而成；而全息光柵則采用光刻技術制作，其溝槽輪廓可呈正弦或閃耀狀。
正弦光柵是全息光柵中最常見的類型，其溝槽對稱分布，因此無特定閃耀方向。與閃耀光柵相比，正弦光柵的光譜覆蓋范圍更廣，但效率通常較低。
閃耀全息光柵的正弦輪廓經特殊處理轉變?yōu)椤颁忼X”狀。這種鋸齒結構可在目標波長范圍內顯著提升衍射效率，同時不增加雜散光。光譜科學公司采用專利閃耀技術，所制造的閃耀光柵在效率相當甚至更優的情況下，雜散光水平遠低于離子蝕刻光柵。目前該技術適用于200-300mm的閃耀區域。
除平面光柵外，光譜科學還是少數能設計并制造UV-可見光波段優化的消像差平場成像閃耀光柵的企業之一。
衍射光柵類型
衍射光柵是一種將入射能量按組成波長進行衍射的光學元件。其溝槽密度、深度和輪廓決定了光柵的光譜范圍、效率、分辨率及整體性能。
主要分類
衍射光柵通常分為兩大類：
刻劃光柵：通過刻劃機使用金剛石刀具在光柵基底（通常為鍍有反射層的玻璃）上直接刻制溝槽而成
全息光柵：采用干涉光刻技術制作，具有更光滑的溝槽表面，可消除刻劃光柵固有的周期性誤差
工作方式
按工作模式可分為：
反射式光柵：通常鍍有反射膜層（紫外-可見-近紅外波段采用加保護層的鋁膜，紅外波段采用金膜）
透射式光柵：通常配備抗反射涂層
常見形制
雖然根據應用需求也可制成凸面或環形等特殊輪廓，但最常見的衍射光柵形制為：
平面光柵
凹面光柵
溝槽輪廓
衍射光柵的溝槽輪廓主要分為兩種：
正弦型：效率通常較低，但光譜覆蓋范圍較廣
閃耀型：具有”鋸齒狀”輪廓，衍射效率更高

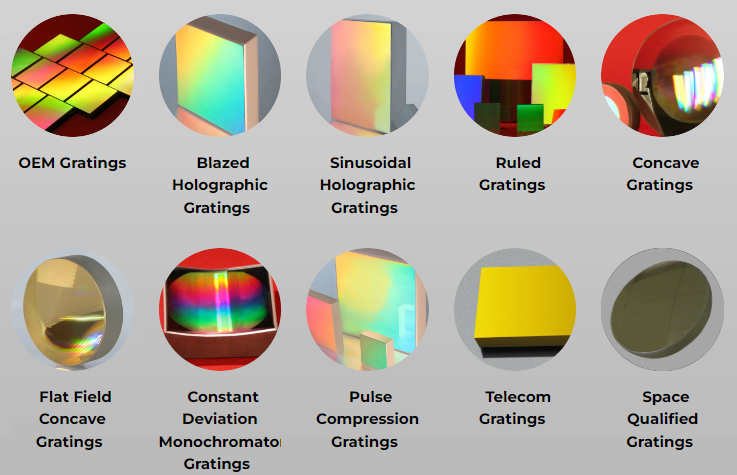

衍射光柵產品系列
全息光柵
正弦型全息光柵
對稱溝槽結構
寬光譜覆蓋特性
適用于光譜分析基礎應用
閃耀型全息光柵
鋸齒狀溝槽輪廓
高衍射效率設計
200-300mm閃耀區專利技術
凹面光柵系列
標準凹面光柵
傳統羅蘭圓結構
光譜成像基礎配置
閃耀型全息凹面光柵
結合凹面聚焦與閃耀特性
增強特定波段光通量
像差校正（平場成像）凹面光柵
專利像差校正技術
優化UV-VIS波段成像質量
適用于光譜成像系統
羅蘭型凹面光柵
經典羅蘭圓構型
保持波長線性分布特性
特殊應用光柵
恒偏向單色器光柵
固定出射角設計
簡化光譜儀光路結構
脈沖壓縮光柵
超短脈沖激光專用
高損傷閾值設計
啁啾脈沖放大系統核心元件
透射式光柵
抗反射涂層處理
直讀式光譜檢測方案
緊湊型光學系統優選
