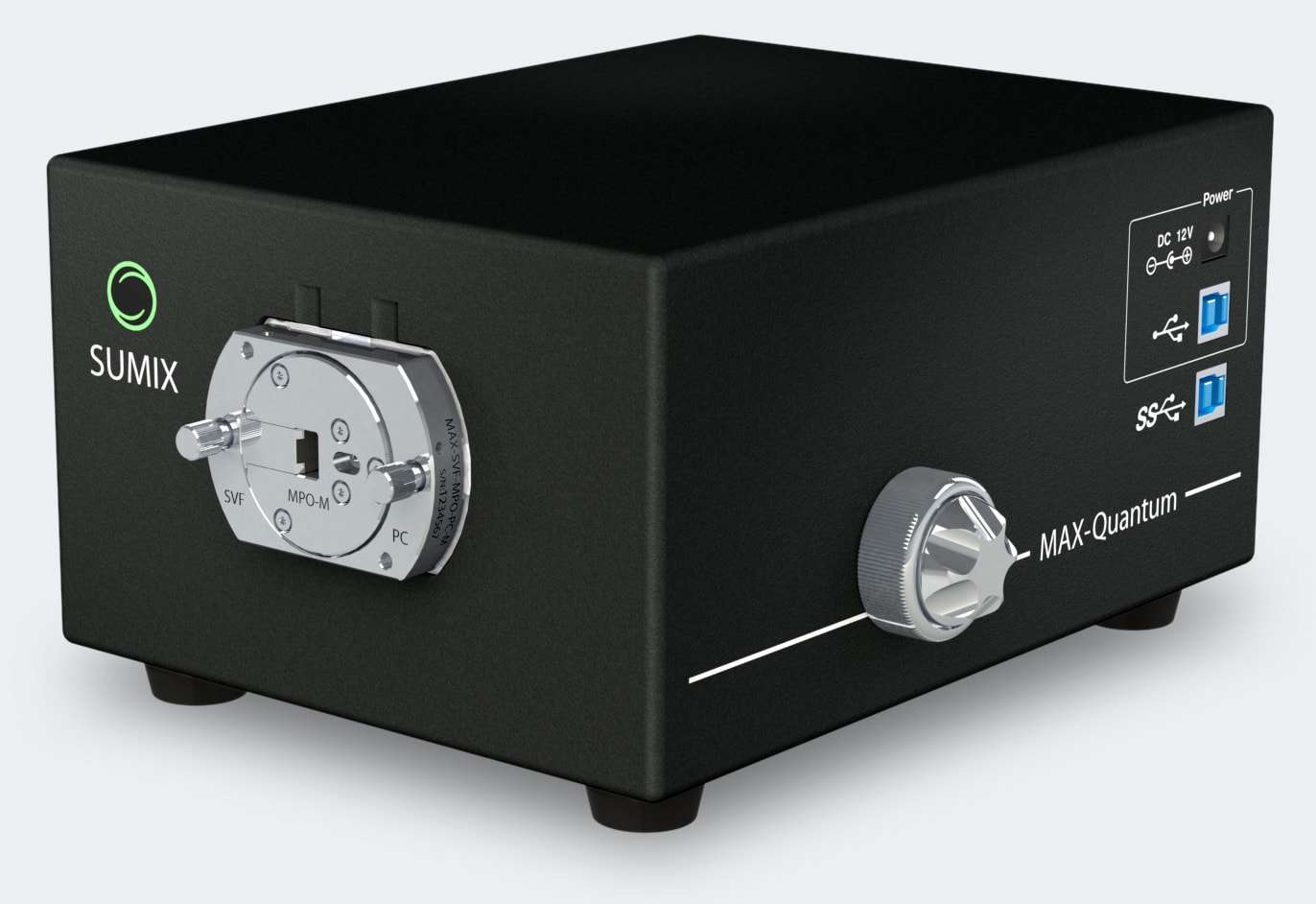

Sumix干涉儀MAX Quantum是一款自動化干涉儀，用于在單次掃描中檢查MTP/MPO、ST、FC、SC、LC、MU、E2000類型的單光纖和多光纖連接器以及MT、MT-RJ套圈。Sumix干涉儀MAX Quantum提供同步端面幾何檢查、異常檢測和導向孔平行度和角度測量。MAX Quantum干涉儀具有高光學分辨率、自動聚焦和大視場，能夠測試每行16根光纖。
Sumix干涉儀MAX Quantum性能特點：
高分辨率二維和三維表面剖面圖
自動對焦
異常檢測和幾何檢測相結合
快速測量
與創新的側視+前視夾具兼容
MT16 和 MT32 檢測
數據庫連接
MaxInspect 自動檢測軟件
符合行業標準
Sumix干涉儀MAX Quantum性能參數：
產地：美國
測量技術：非接觸式；邁克爾遜干涉測量法
透鏡：NA = 0.22
照明器：綠色 LED（530 nm）
視場角：6.0 × 4.4 mm
橫向分辨率：1.47 μm
放大倍數：200 倍（數字變焦關閉）
對焦：自動和手動
圖像尺寸max：4096 × 3000 px
適合的連接器/插頭（PC 和 APC）：SC、FC、ST、LC、MU、E2000、MTP/MPO、MT16/32、MT-RJ、MT、SMA
顯微鏡模式：是
測量模式：相移和白光
測量范圍
ROC： 1 mm至平面
頂點偏移 ： 0 至 2000μm
光纖高度：1000 μm以上
角度測量 – 全量程： 0 至 28度
光纖高度：0.8 nm (MT12)；0.1 nm (SC/APC)
角度：0.005 度（MT12）；0.0002 度（SC/APC）
頂端偏移：0.04 μm（SC/APC）
光纖高度：1.1 nm (MT12)；0.4 nm (SC/APC)
角度：0.01 度（MT12）；0.006 度（SC/APC）
頂端偏移：1.0 μm（SC/APC）
溫度：+20°… +24°C
壓力：700 – 850 mm汞柱
濕度：5 – 75%，無冷凝
尺寸（高 × 寬 × 長）：181 × 213 × 117 mm（7.13 × 8.39 × 4.61 英寸）
重量：4.8 千克（10.6 磅）
電源：外置，USB 3.0 電纜，12 V 直流電源適配器
Sumix干涉儀MAX Quantum產品應用：
單纖和多纖跳線
軍用規格端子
激光切割帶狀光纖
開路裸光纖
裸環箍
大直徑光纖
平面拋光
