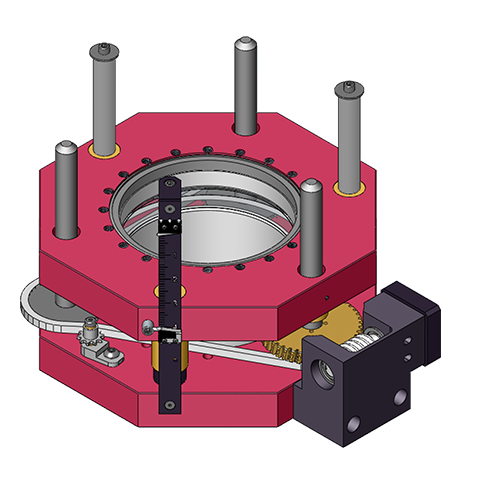

ECT 系列轉換器

ECT 系列轉換器提供短行程的 Z 行程和廣泛的波紋管內徑。所有裝置均采用三個導螺桿和三個精密研磨的不銹鋼導桿。這些裝置提供出色的機械支撐。這些頂升平臺全金屬，可烘烤，可選配可調節的預設擋塊。

ECT 系列設計用于在垂直方向上處理重達 45 磅的客戶有效載荷，重心在軸上。水平安裝和懸臂負載可以在許多設備上處理。請咨詢工廠以了解您的特定應用。

這些平臺的標準波紋管內徑為 3.00“ 至 5.75”，也可提供更大的內徑。

規格

• 2“ 至 6” Z 行程，蝸桿 acme 齒輪箱驅動，預緊絲杠和蝸桿軸，位置鎖定
• /3LS 3 導程絲杠
• 4.5 英寸、6 英寸或 8 英寸外徑底座法蘭細節
• 4.5 英寸、6 英寸或 8 英寸外徑的移動法蘭細節，螺紋
• 整個硬化不銹鋼導桿
• 青銅襯套
• 最高烘烤溫度：200°C

運動規格 – Z 軸

• 分辨率 <0.001 英寸（0.025 毫米）
• 使用 /PI 選項可讀至 0.01”

訂購信息

尺寸（英寸）

選項

• 可調預設擋塊 – 帶固定螺釘鎖的可調節梯形螺釘擋塊
• 位置指示器 – 刻度和指針
• 步進電機
