EC系列XYZ機械手 三維機構 三軸機械手 XYZ三坐標立體空間定位

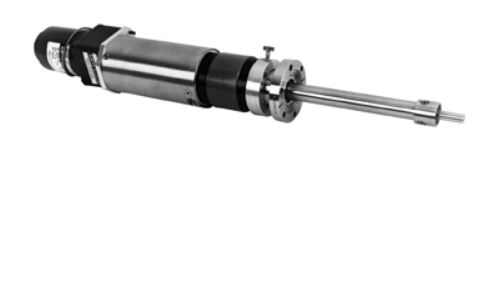

EC系列XYZ機械手以最低的成本提供高精度的定位，可容納1.39英寸和1.87英寸ID波紋管，最大行程為6英寸，有效負載能力為10磅。

特征

  • 可完全組裝至200°C烘烤；沒有用于建筑的鑄件
  • 硬化鋼X和Y交叉滾子導軌
  • 雙0.75“ OD硬化不銹鋼Z導桿
  • 鋁制舞臺結構
  • 僅有不銹鋼的材料暴露于真空中
  • 全位置操作

?X和Y軸

  • X和Y行程為±0.5英寸，圓形，預裝微米級耦合，0.001微米刻度
  • 可烘烤至200°C的千分尺

Z軸

  • 0.100“ /旋鈕調節

?技術指標

基礎法蘭外徑波紋管
I.D.		行程
法蘭		Z行程型號。
2.751.392.752EC-B275C-T275T-1.39-2
2.751.392.754EC-B275C-T275T-1.39-4
2.751.392.756EC-B275C-T275T-1.39-6
4.51.872.752EC-B450C-T275T-1.87-2
4.51.872.754EC-B450C-T275T-1.87-4
4.51.872.756EC-B450C-T275T-1.87-6

?

精度

軸千分尺
刻度		解析度重復性反沖調整
XY0.001″<0.001″<0.00015″<0.00015″標準
?千分尺
?0.0005″<0.0005″0.0005″0.0007″旋鈕調整
XY0.0001″<0.0001″<0.00015″<0.00015″可選
大千分尺

選件

6英寸基礎法蘭-?型號：-B600C

  • 將基礎法蘭更改為外徑6.0″
  • 可以與任何型號一起訂購此選項

具有5個微型端口的6英寸基礎法蘭-?型號：-B600MC

  • 通過5個微型端口將基礎法蘭更改為外徑為6.0″
  • 該選項只能在ID為1.39″的波紋管中訂購

XY千分尺，±0.5″行程- 型號：/ LM

  • 帶有0.0001″分隔的大千分尺
  • 一套兩個

機動化

提供步進和同步電動機驅動器選項
