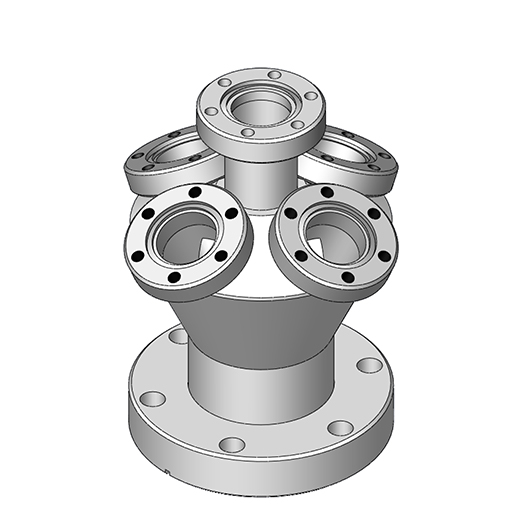

RFH直通帽
Thermionics的RFH直通帽將整個實用套件通過探頭支撐管軸向組裝在一起，提供給樣品頭。
- 旋轉和/或線性運動，以驅動測角儀
- 樣品加熱器的電源
- 用于溫度測量的熱電偶
- 樣品偏置處理
- 水冷用于變速箱冷卻
- LN2冷卻用于樣品冷卻
樣品的極旋轉是大多數測角儀和精密齒輪箱的基本要求。使用基礎法蘭公用設施交付時，極性旋轉會導致公用設施管線在真空中彎曲并相互磨損。彎曲會導致線路故障，磨損會導致顆粒污染。為了避免這些潛在風險，可以使用軸向公用事業輸送系統。
RFH系列穿線帽可用于2.75英寸，4.5英寸和6英寸外徑的基礎法蘭上。頂部法蘭是2.75“或1.33” OD法蘭。公用事業輸送端口是“加冕的”，以改善訪問，簡化安裝并避免公用事業管線的扭結。
可重入密封件適用于單個LN?2?系統。
提供的這些實用帽組件沒有盲板法蘭。
技術指標
| 基礎 法蘭外徑 | 上 法蘭外徑 | 迷你端口數量 | 頂部法蘭到 基礎法蘭的 尺寸 | 型號。 |
|---|---|---|---|---|
| 2.75英寸 | 2.75英寸 | 2 | 5.0” | RFH-275-275-2 |
| 3 | 5.0” | RFH-275-275-3 | ||
| 4 | 5.0” | RFH-275-275-4 | ||
| 5 | 5.0” | RFH-275-275-5 | ||
| 6 | 5.0” | RFH-275-275-6 | ||
| 沒有 | 3 | 0.0“ | RFH-275-0-3 | |
| 1.33“ | 3 | 3.75英寸 | RFH-275-133-3 | |
| 4 | 5.75英寸 | RFH-275-133-4 | ||
| 4.5英寸 | 2.75英寸 | 2 | 4.5英寸 | RFH-450-275-2 |
| 4 | 4.5英寸 | RFH-450-275-4 | ||
| 6 | 4.5英寸 | RFH-450-275-6 | ||
| 1.33“ | 4 | 4.5英寸 | RFH-450-133-4 | |
| 6″ | 2.75英寸 | 2 | 4.5英寸 | RFH-600-275-2 |
| 4 | 4.0英寸 | RFH-600-275-4 | ||
| 6 | 4.0英寸 | RFH-600-275-6 | ||
| 8 | 4.0英寸 | RFH-600-275-8 |
選項
0.75定制支撐探針管
- 0.75“ OD不銹鋼結構
- 旋轉軸的端軸承支撐
- 客戶指定長度
并行迷你端口
- 允許帽子組件以最小有效半徑旋轉
- 不能與高壓連接器或WOA饋通一起使用
- 延伸軟管并在每個微型端口法蘭下安裝彎頭
- 將微型端口極軸與安裝法蘭軸平行對齊
擴展并行迷你端口
- 擴展并行微型端口以允許高壓連接器和?WOA?饋通
應用說明
標準軸向公用事業交付組件由以下組件組成：
- 實用程序端口：RFH系列饋通帽為實用程序密集型探針組件提供實用程序端口。
- 探針支撐管輸送通道：安裝在禮帽上并連接到樣品頭。當需要加熱和使用LN2時，探頭的最小外徑通常為0.75英寸，外徑至少為1.5英寸。
- 大直徑的探針支撐管可大大提高樣品頭的穩定性?？梢栽诰€性平移器和FM型復合機械手的基礎法蘭的探頭上添加額外的軸承支撐。
- 樣品頭：任何帶有相關樣品加熱和冷卻或其他樣品環境調節的測角儀或精密齒輪箱。
- 極性旋轉：RNN系列差動泵旋轉密封提供360°極性旋轉。
