錐形和直螺紋桿組件
最常見的井組類型和尺寸。螺紋井允許通過三通管或側面直接插入工藝管線。它們也可以通過半聯軸節或螺紋出口插入油箱。它們有一個直柄可用于更長的磨損和錐形，以限制流動限制或當必須考慮速度時。
| 工藝連接: | 3/4″NPT or 1″NPT |
|---|---|
| 材料: | 304 & 316 Stn. Stl. Carbon Steel, Brass |
| 校準 | J, K, T, E, N |
| 連接頭: | Aluminum, Stainless Steel, Cast Iron or Polypropylene |
| 認證: | NEMA-4, 4X, Explosion Proof FM, CSA, ATEX |
錐形合金鉆螺紋桿
其他環境、腐蝕條件或需要額外強度時。棒料井可在許多奧氏體、鐵素體或馬氏體不銹鋼、鎳合金、鉻鉬或其他特種金屬中制造。由于這些合金通常只有圓形庫存，所以扳手平面被加工成頸部以便安裝。可提供帶標準錐形、直柄或階梯形柄的井。
| 工藝連接: | 3/4″NPT or 1″NPT |
|---|---|
| 材料: | 310 & 446 Stn. Stl., Hastelloy C276, Monel 400, Inconel 600, F11, F22 |
| 校準 : | J, K, T, E, N |
| 接頭: | Aluminum, Stainless Steel, Cast Iron or Polypropylene |
| 認證: | NEMA-4, 4X, Explosion Proof FM, CSA, ATEX |
鉆制螺紋棒料組件?
階梯桿結構為剩余的2 1/2〃井長提供了減小的壁厚。這種設計允許熱電偶元件的響應時間得到改善。長度小于等于2 1/2〃的井在整個桿長上提供直徑為1/2〃的臺階
| 工藝連接: | 3/4″NPT or 1″NPT |
|---|---|
| 材料: | 304 & 316 Stn. Stl. Carbon Steel, Brass |
| 校準: | J, K, T, E, N |
| 接頭: | Aluminum, Stainless Steel, Cast Iron or Polypropylene |
| 認證: | NEMA-4, 4X, Explosion Proof FM, CSA, ATEX |
鉆孔承插焊棒料井組件
承插焊棒料井用于高溫高壓場合，通常是電力行業的常規產品，在電力行業中，必須采用絕對防漏永久連接。承插井通過三通或側線插入工藝管線，或通過承插孔插入分支管線。焊接井直接焊接到厚壁罐中。
| 工藝連接: | 3/4″NPT or 1″NPT, 1.315 or 1.5 Weld-in |
|---|---|
| 材料： | 304 & 316 Stn. Stl. Carbon Steel, Carbon Steel, Chrome-moly |
| 校準: | J, K, T, E, N |
| 連接頭: | Aluminum, Stainless Steel, Cast Iron or Polypropylene |
| 認證: | NEMA-4, 4X, Explosion Proof FM, CSA, ATEX |
鉆孔法蘭錐形、直形、階梯形
鍛造法蘭在許多尺寸，額定值和飾面配合到現有的工藝法蘭連接在管道或通過焊接法蘭法蘭反應器或坦克。有凸面、平面和環形接頭連接。法蘭焊接到兩側的棒料桿上?？蛇x的全熔透焊縫可用于額外的無泄漏保護。
| 工藝連接: | Connects to Mating Flange |
|---|---|
| 材料: | All grades of Stainless Steel, Nickel alloys, Hastelloy, Specialty metals |
| 校準: | J, K, T, E, N |
| 連接頭: | Aluminum, Stainless Steel, Cast Iron or Polypropylene |
| 認證: | NEMA-4, 4X, Explosion Proof FM, CSA, ATEX |
Van Stone直錐形井組件
Van Stone熱電偶套管由一根桿件加工而成，其頸部直徑與1〃或1 1/2〃法蘭的表面直徑相同。這種設計允許將van stone夾在容器工藝法蘭和固定滑套法蘭之間。這種設計有兩個優點：
1，消除任何焊接應力。
2，不暴露在工藝條件下的滑動法蘭可以采用較便宜的材料。
| 工藝連接: | Connects to 1″ or 1 1/2″ Mating Flange |
|---|---|
| 材料: | All grades of Stainless Steel, Nickel alloys, Hastelloy, Specialty metals |
| 認證: | J, K, T, E, N |
| 連接頭: | Aluminum, Stainless Steel, Cast Iron or Polypropylene |
| 認證: | NEMA-4, 4X, Explosion Proof FM, CSA, ATEX |
平錐法蘭管井組件
在壓力和速度較低的情況下，替代棒料井的成本較低的方法。管井有40號、80號、160號或XX號管井，管井尺寸為1/4〃至1〃。平井可以直接焊接到儲罐中，也可以簡單地自由懸掛，螺紋井配備有焊接的NPT套管，用于螺紋工藝連接，法蘭管井連接到配對法蘭，以便進行更牢固的連接。管井通常提供長達20英尺的長度。
| 工藝連接: | Welded, NPT Threaded or Flanged |
|---|---|
| 管材料: | All grades of Stainless Steel, Nickel alloys, Hastelloy, Specialty metals |
| 校準: | J, K, T, E, N |
| 連接頭: | Aluminum, Stainless Steel, Cast Iron or Polypropylene |
| 認證: | NEMA-4, 4X, Explosion Proof FM, CSA, ATEX |
在不需要熱電偶套管或保護管的情況下，陶瓷熱電偶是一種經濟有效的替代方法。陶瓷熱電偶可將元件密封在用于防漏連接的雙端配件上，或?qū)椈杉虞d在元件上以限制側移。對于較大的工藝開口，可增加變徑襯套。
| 工藝連接: | 1/2″NPT Thread |
|---|---|
| 校準: | J, K, T, E, N |
| 連接頭: | Aluminum, Stainless Steel, Cast Iron or Polypropylene |
| 認證: | NEMA-4, 4X, Explosion Proof FM, CSA, ATEX |
油封熱電偶提供了一種測量軸承溫度的有效方法。設計在組件中的“O”形環防止?jié)櫥瓦M(jìn)入連接頭。油封有一個浮環和S頭塊或O形密封圈接頭。
| 工藝連接: | 1/2″NPT Thread |
|---|---|
| 校準: | J, K, T, E, N |
| 連接頭: | Aluminum, Stainless Steel, Cast Iron or Polypropylene |
| 認證: | NEMA-4, 4X, Explosion Proof FM, CSA, ATEX |
直角組件管夾、墊片
工業管夾組件測量管道表面溫度?？砂惭b在1/2〃至48〃以上的工藝管道上。
工業墊片總成與金屬表面連接，金屬表面配有螺柱和1 1/2〃NPT半聯軸器，用于防風雨連接。
直角組件用于接近油箱頂部，頭部延伸至下降連接的側面。
| 工藝連接: | Surface Mounting or Tank Access |
|---|---|
| 校準: | J, K, T, E, N |
| 連接頭: | Aluminum, Stainless Steel, Cast Iron or Polypropylene |
| 認證: | NEMA-4, 4X, Explosion Proof FM, CSA, ATEX |
遠程頭戴式組件
遠程安裝的泵頭確保在發生油井故障時，工藝介質不會泄漏到泵頭中。在過程振動可能導致頭部連接問題的情況下，遠程頭部也很有用。在工藝連接處的物理間隙有限的情況下，使用壓頭是一種很好的方法。遠程頭組件提供一個1/2“不擴散條約”的井連接配件，該元素終止聚氯乙烯涂層靈活的任何長度的裝甲線索。
| 工藝連接: | 1/2″NPT Thread |
|---|---|
| 校準: | J, K, T, E, N |
| 連接頭: | Aluminum, Stainless Steel, Cast Iron or Polypropylene |
| 認證: | NEMA-4, 4X, Explosion Proof FM, CSA, ATEX |
陶瓷保護管用于金屬井不適用的高溫區域?？商峁└鞣N尺寸和材料，以滿足工藝的精確條件。雙陶瓷管組件在電廠啟動運行期間提供額外的熱沖擊保護。
| 工藝連接： | NPT or Flanged |
|---|---|
| 管材料: | Alumina, Mullite, Cermet, Silicon Carbide |
| 校準: | J, K, T, E, N |
| 連接頭: | Aluminum, Stainless Steel, Cast Iron or Polypropylene |
| 認證: | NEMA-4, 4X, Explosion Proof FM, CSA, ATEX |
組件-無熱電偶套管-備用TC元件
程序集可以匹配，以適應現有的威爾斯或威爾斯提供的另一供應商。這些組件也可以擰入設備外殼的鉆孔孔中。
更換元件可用于任何熱電組件作為啟動或調試備件，或通過快遞服務制造和運輸至現場。
| 工藝連接: | 1/2″ or 3/4″NPT |
|---|---|
| 單元類型: | Grounded or Ungrounded |
| 類型: | J, K, T, E, N |
| 護套材料: | 304, 316, 310, inconel 600 |

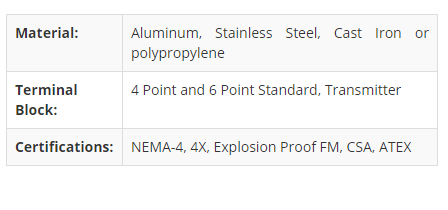

連接頭
連接頭執行兩個基本功能：它提供了一種通過安裝在連接頭內的接線板或變送器端接RTD的方法。它還保護元件免受環境和機械條件的影響。
熱電公司的大型設備連接頭能夠容納多余的盤繞導線或許多大型智能變送器。
