US Digital S4T 微型光學軸編碼器 非接觸式旋轉數字轉換器 將實時軸角度、速度和方向轉換為無索引的 TTL 兼容正交輸出

S4T 功能

• 體積小
• 低成本
• 高保持力咬接式極化連接器

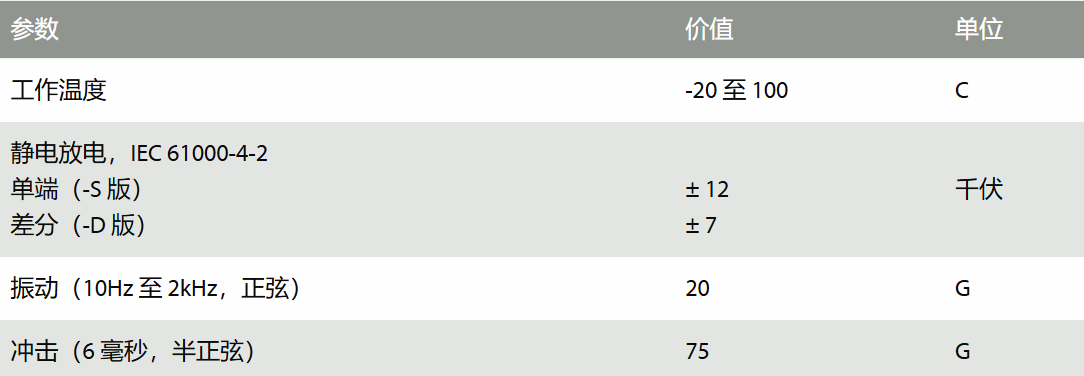

• -20C 至 100C 工作溫度
• 每轉 100 至 1,000 次循環 （CPR）
• 每轉 400 至 4,000 個脈沖 （PPR）
• 2 通道正交 TTL 方波輸出

S4T 產品描述

S4T 微型光學軸編碼器是一種非接觸式旋轉數字轉換器。S4T 包含一個 LED 光源、單片光電探測器和聚酯薄膜盤。編碼器將實時軸角度、速度和方向轉換為無索引的 TTL 兼容正交輸出。它由單個 +5VDC 電源供電。

提供三種軸扭矩選項：

• 默認 （-D）：具有更高阻尼的套筒襯套，適用于人機界面應用。
• 滾珠軸承 （-B）：適用于高速應用的微型精密滾珠軸承。
• 輕靜態阻力 （-N）：具有較低阻尼的套筒襯套，適用于低速應用。

S4T 使用高保持力 4 芯咬接式極化 1.25mm 間距連接器。配套電纜和連接器不包括在內，單獨提供；
